Konstruktion ändern
Nach der Konstruktion wurde ein neues Element erzeugt. Oftmals besteht aufgrund der geometrischen
Zusammenhänge die Möglichkeit das Ergebnis zu ändern. Gehen Sie dazu wie folgt vor:
z.B. Gerade aus Punkt und Kreis wird als Standard als Gerade durch Kreiszentrum ausgegeben. Gewünscht
wird aber die Tangente zum Kreis.
Konstruieren Sie die Gerade aus Kreis 8 und Punkt 9, indem Sie die Funktion Gerade anwählen und beide
Elemente mit den Cursor-Tasten markieren. Beenden Sie mit FINISH. In der Anzeige sehen Sie die Gerade 10
aus Element 9 und 8.
Die Softwaretasten sind mit Abruf (Elementabruf mit Nummer), Ansicht (grafische Darstellung Messergebnis
und Ändern (Messergebnis ändern) belegt.

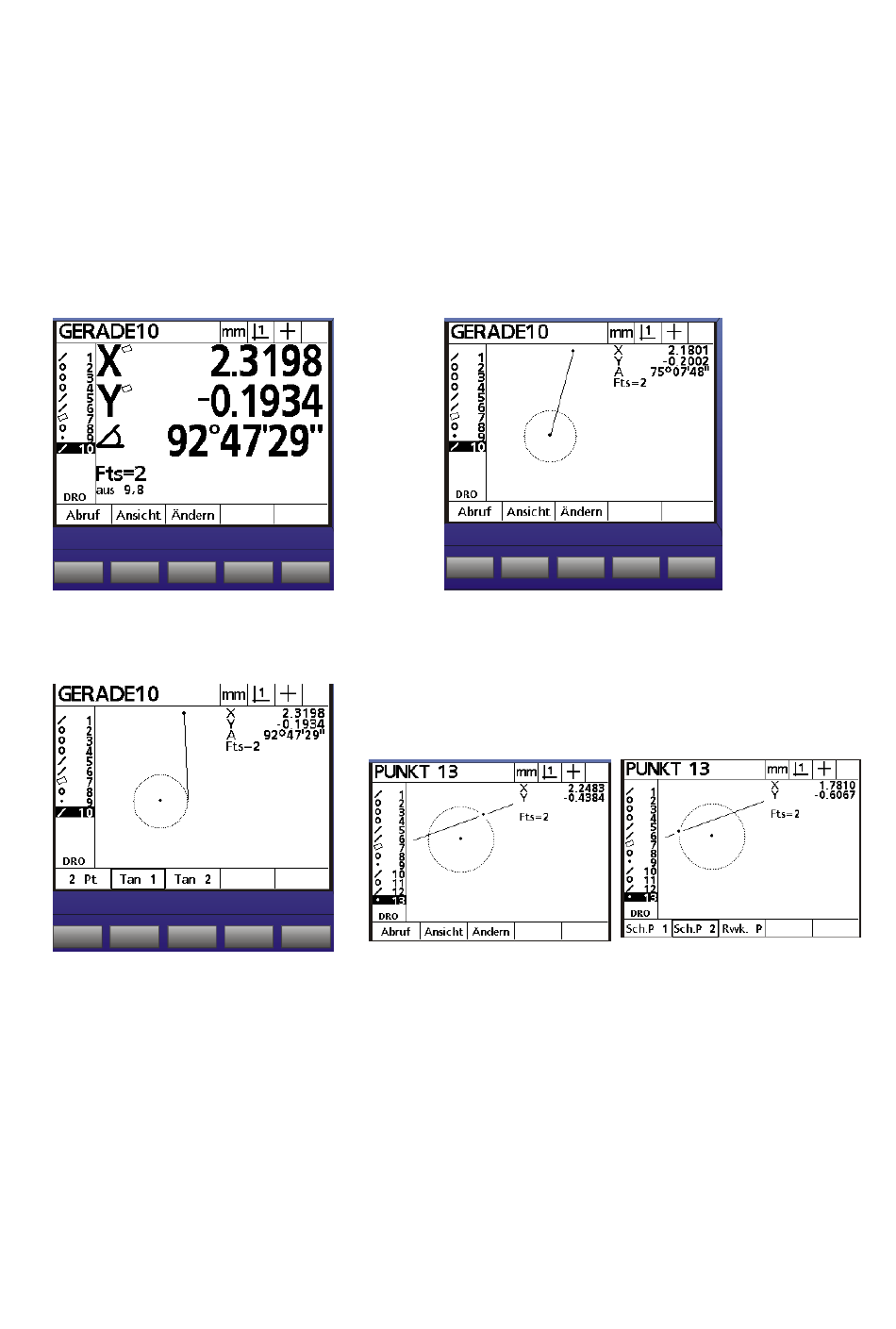

Drücken Sie zuerst zur besseren Übersicht die Taste ANSICHT.
Wie Sie sehen wurde die Gerade durch das Kreiszentrum definiert. Drücken Sie nun die Taste ÄNDERN.
Sie können zwischen Gerade durch Zentrum, Tangente1 und Tangente 2 ändern. Nachdem die Berechnung
geändert wurde springt der Rechner automatisch zurück zum Messmodus.
Punkt aus Sekante und Kreis; ändern von Schnittpunkt 1 in SP 2.
Merke: Drücken der Taste ÄNDERN zeigt sofort alle Möglichkeiten auf, egal welches Element in der Ansicht
erscheint
Die Anzeige kann fortwährend im Grafikmodus belassen werden !
22
