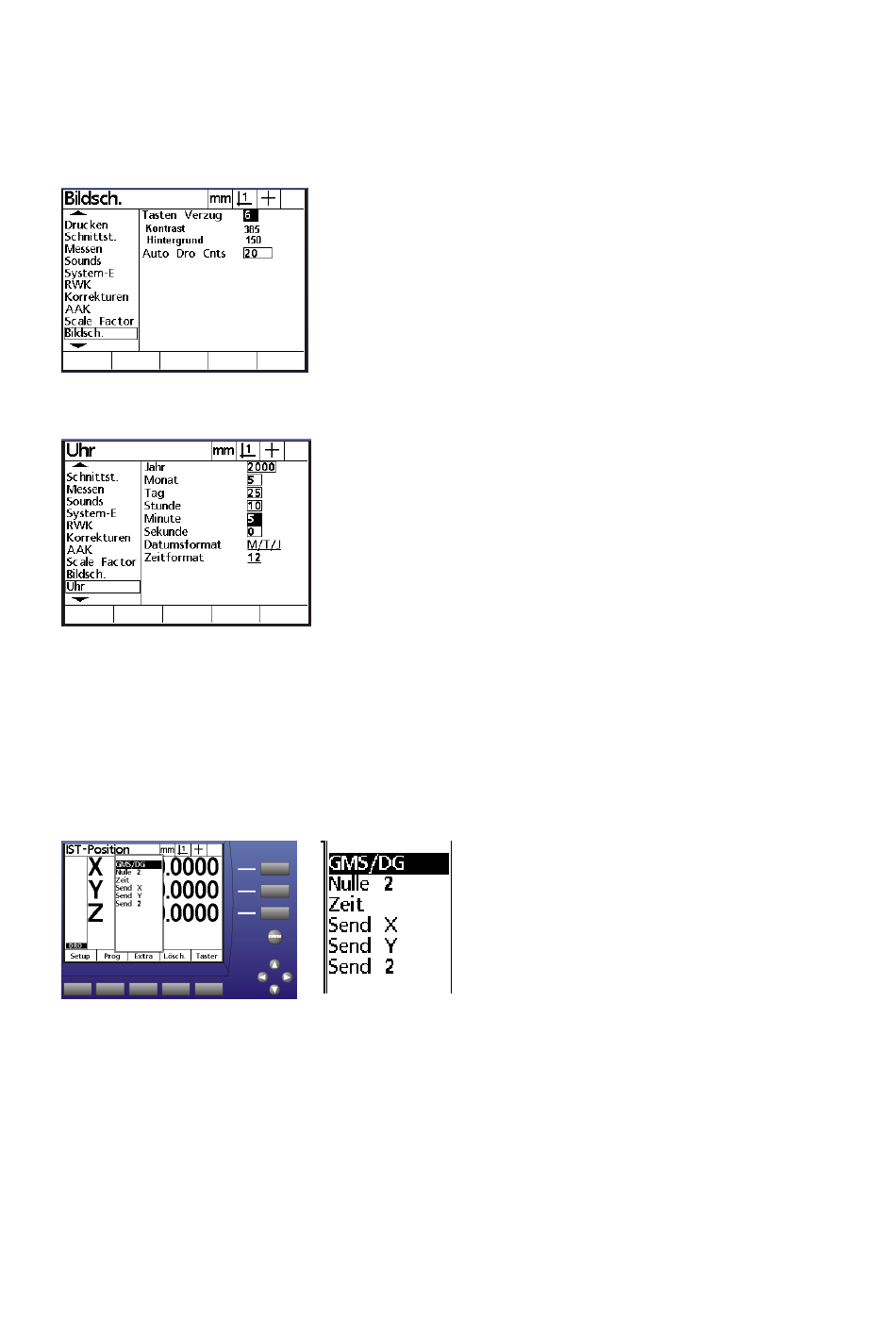

Bildschirm bzw Einstellungen:
Eingabe der Tasten-Ansprechzeit, des Standard-Kontrastes der Anzeige, sowie die Stärke der Hintergrund-
Beleuchtung. Standardwerte sind 385 für Kontrast und 150 für Beleuchtung.
Uhr:
Einstellung Datum und Uhrzeit.
NLEC:
Optionale zusätzliche Matrix-Korrektur für X/Y-Tisch.
Nachdem alle notwendigen Einstellungen ausgeführt wurden können Sie mit dem Messen beginnen.
Untermenü EXTRA
Nach Drücken der Taste Menü, gefolgt von Softwaretaste EXTRA, erscheint im Display ein zusätzliches Menü.
GMS/DG
wechselt von Grad, Minuten, Sekunden Anzeige nach Dezimalgrad-Anzeige
Nulle 2
Nullen beider Achsen
Zeit
zeigt aktuelles Datum und Zeit
Send X
sendet den aktuellen Wert von X an die serielle Schnittstelle
Send Y
sendet den aktuellen Wert von Y an die serielle Schnittstelle
Send 2
sendet den aktuellen Wert von X und Y an die serielle Schnittstelle
Ist das Gerät mit mehr als zwei Achsen ausgerüstet, so werden die Funktionen entsprechend erweitert.
