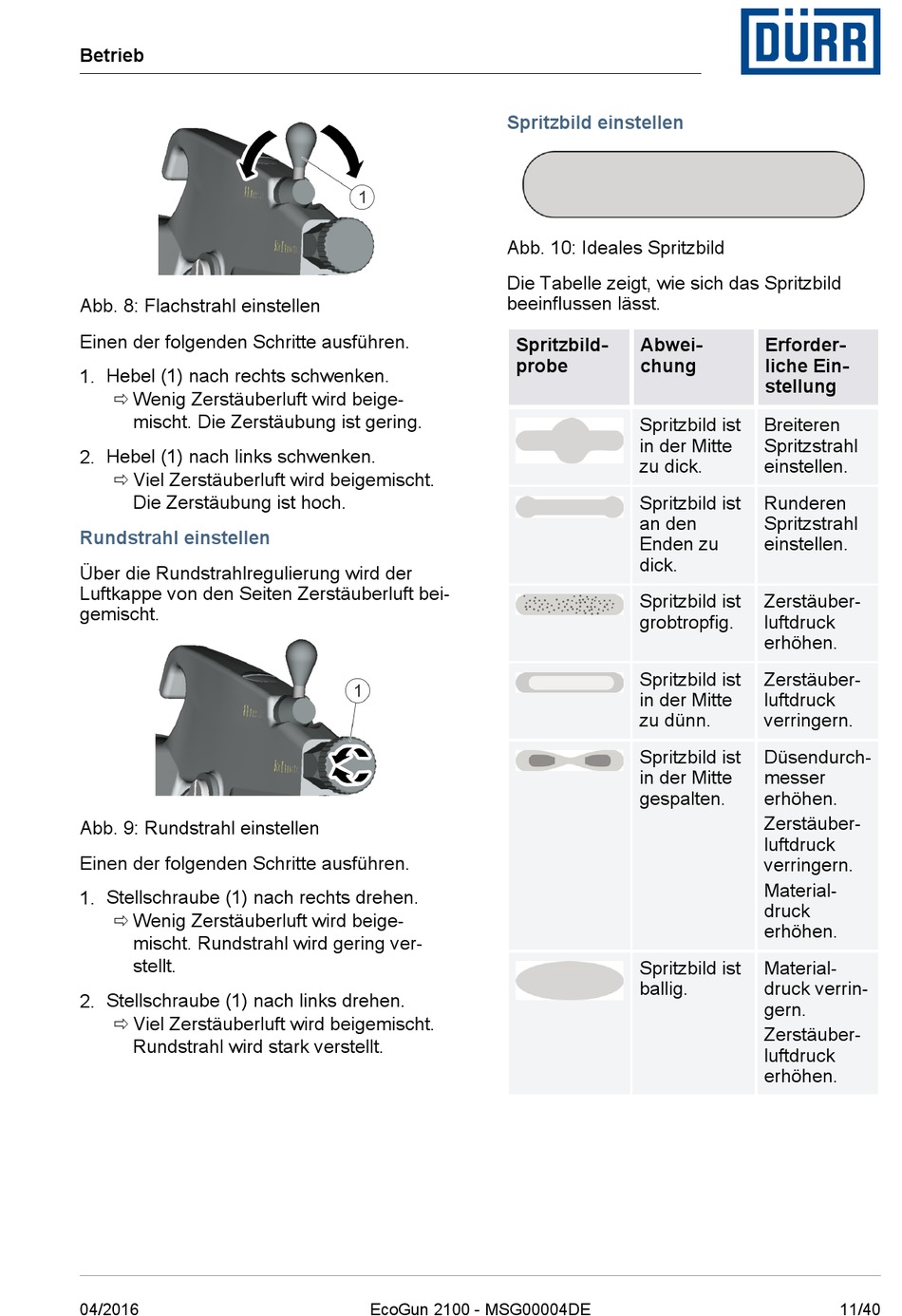

Durr EcoGun 2100 Betriebsanleitung Seite 11

Betrieb
Abb. 8: Flachstrahl einstellen
Einen der folgenden Schritte ausführen.
1. Hebel (1) nach rechts schwenken.
ð Wenig Zerstäuberluft wird beige-
mischt. Die Zerstäubung ist gering.
2. Hebel (1) nach links schwenken.
ð Viel Zerstäuberluft wird beigemischt.
Die Zerstäubung ist hoch.
Rundstrahl einstellen
Über die Rundstrahlregulierung wird der
Luftkappe von den Seiten Zerstäuberluft bei-
gemischt.
Abb. 9: Rundstrahl einstellen
Einen der folgenden Schritte ausführen.
1. Stellschraube (1) nach rechts drehen.
ð Wenig Zerstäuberluft wird beige-
mischt. Rundstrahl wird gering ver-
stellt.
2. Stellschraube (1) nach links drehen.
ð Viel Zerstäuberluft wird beigemischt.
Rundstrahl wird stark verstellt.
04/2016
Spritzbild einstellen
Abb. 10: Ideales Spritzbild
Die Tabelle zeigt, wie sich das Spritzbild
beeinflussen lässt.
Spritzbild-
probe
EcoGun 2100 - MSG00004DE
Abwei- Erforder-
chung liche Ein-
stellung
Spritzbild ist Breiteren
in der Mitte Spritzstrahl
zu dick. einstellen.
Spritzbild ist Runderen
an den Spritzstrahl
Enden zu einstellen.
dick.
Spritzbild ist Zerstäuber-
grobtropfig. luftdruck
erhöhen.
Spritzbild ist Zerstäuber-
in der Mitte luftdruck
zu dünn. verringern.
Spritzbild ist Düsendurch-
in der Mitte messer
gespalten. erhöhen.
Zerstäuber-
luftdruck
verringern.
Material-
druck
erhöhen.
Spritzbild ist Material-
ballig. druck verrin-
gern.
Zerstäuber-
luftdruck
erhöhen.
