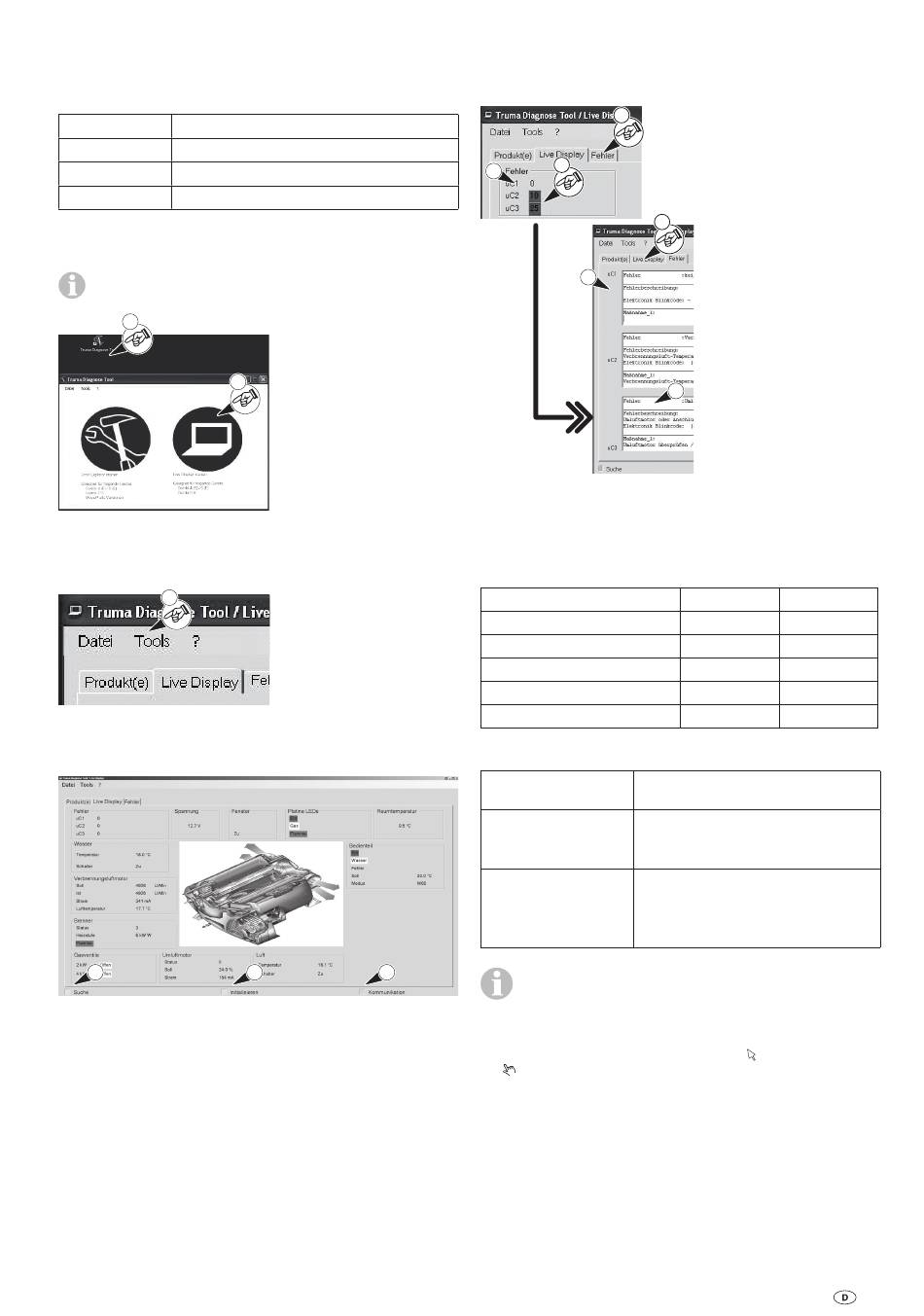

Programm „Live Display"– Combi
Betriebszustände und Parameter darstellen oder ändern
Voraussetzung für den Betrieb:
Gerät
Version der Software im Gerät
Combi (Gas)
> V 03.00.00
Combi D
> V 04.00.00
Mover®
–
Programm starten
Das Programm „Error Explorer" darf nicht aktiv sein, es
muss gegebenenfalls vorher beendet werden.
1
2
Gerät suchen
1
Nach erfolgreicher Suche werden die Betriebsparameter in ei-
nem Fenster angezeigt. Beispiel zeigt das Gerät – Combi (Gas).
1
Anzeige der aktuellen Aktion
1 Suche des Geräts.
2 Initialisierung der Hard- und Software.
3 Kommunikation zwischen PC und Gerät.
– Feld blinkt grün – fehlerfreie Kommunikation.
– Feld leuchtet rot – Unterbrechung.
1 Programm durch Dop-
pelklick auf das Icon
„Truma Diagnose Tool"
im Desktop starten.
2 Im Auswahlfenster
„Live Display" starten.
1 Menü „Tools" öffnen
und die Suche mit Klick
auf „Start" beginnen.
2
3
Fehlerdetail anzeigen
Auftretende Fehler werden in der Darstellung rot markiert.
Beispiel zeigt das Gerät – Combi (Gas).
2
1
5
5
Betriebszustand einstellen
Für Untersuchungen am Gerät können Betriebsparameter
geändert werden. Abhängig vom angeschlossenen Gerät sind
unterschiedliche Simulationsmöglichkeiten einstellbar.
Simulationsmöglichkeiten Combi (Gas)
Umluftmotor *
Brenner *
Bedienteil
Energiewahlschalter
Raumtemperaturfühler
* Version der Software im Gerät < V 05.00.00
Version der Software
im Gerät
< V 05.00.00
– Analoges Bedienteil anstecken.
– Drehknopf für Raumtemperatur
auf „5" stellen.
≥ V 05.00.00
– Analoge / Digitale Bedienteile
abstecken.
– Raumtemperatur im Programm-
auf „25 °C" stellen.
Die Drehzahl des „Umluftmotor" auf min. 25 % stellen,
sonst kann eine ungewollte Abschaltung der Heizung
wegen Überhitzung erfolgen.
Den Mauszeiger über das gewünschte Feld bewegen, dabei
wechselt die Darstellung des Zeigers von
zu
(Hand). Zum Ändern das Feld anklicken.
1 Details des Fehlers
durch Klick auf das rot
markierte Feld anzeigen.
oder
2 Details des Fehlers
durch Klick auf den Rei-
4
ter „Fehler" anzeigen.
3 Detaillierte Beschreibung
des Fehlers.
4 Zum Programm
„Live Display" durch
Klick auf den Reiter „Live
Display" zurückkehren.
5 Bei „Combi" werden
3
μC1, μC2 und μC3
dargestellt.
Bei „Combi D"
wird nur μC1 dargestellt.
Combi D
—
✔
—
✔
✔
✔
✔
✔
—
✔
(Pfeil)
9
