Interface « Diagnose Tool »
Éléments fournis
1 Diagnose Tool - Interface/matériel
1 CD-ROM avec logiciel pour
– « Error Explorer »
– « Live Display »
1 câble USB
2 câbles - connexion Combi (RJ12 - RJ12)
1 câble - connexion Mover® (RJ12 douille - prise directe)
1 accouplement RJ12 pour prolongation de câble
1 câble (avec fiche à jack de 5 mm d'un côté) - pour l'alimen-
tation électrique de l'interface via la commande
Configuration système requise
Windows XP, Vista, 7, 8 (pas Windows RT)
Espace nécessaire sur le disque dur : environ 40 Mo (si
Microsoft .NET Framework version 4.0 n'est pas installé,
environ 275 Mo d'espace supplémentaire sont nécessaires sur
le disque dur)

Installation du logiciel

– Insérer le CD-ROM dans l'ordinateur et suivre les étapes qui
s'affichent sur l'écran.
Pour pouvoir connecter le « Diagnose Tool », le logiciel
doit être installé sur l'ordinateur.

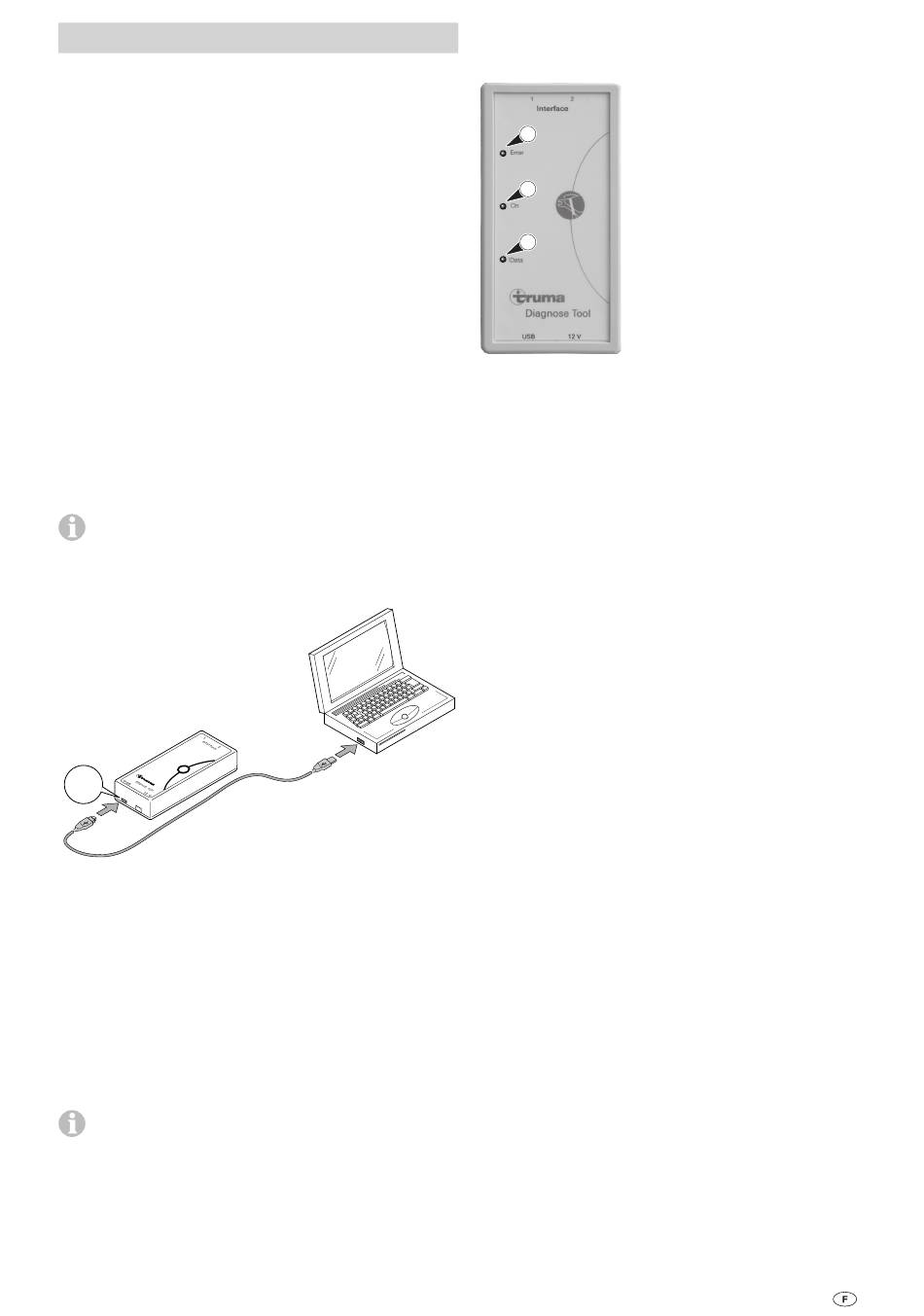

Connecter le « Diagnose Tool » à l'ordinateur
USB

Tension de service

L'interface a besoin d'une tension CC de 12 V.
L'alimentation est fournie via
– la commande,
– ou via un câble connecté à la commande.
Mettre le logiciel à jour
Le logiciel le plus récent peut être téléchargé depuis l'espace
réservé aux revendeurs (voir www.truma.com).
À chaque démarrage, le « Diagnose Tool » recherche le
logiciel le plus récent. Si une erreur se produit (par
exemple, en l'absence de connexion Internet), un message
apparaît.

Affichage DEL

1
2
3
1 Error - DEL rouge
– Donne au fabricant des
informations sur le flux de
données.
2 On - DEL verte
– S'allume
lorsque la connexion USB et
la tension de service sont en
place.
– Clignote une fois (1 Hz)
en cas d'absence de tension
de service via l'interface
1(2).
– Clignote (1 Hz, 0,5 sec.
désactivé/activé)
en cas d'absence de
connexion USB.
(brancher/contrôler le câble)
3 Data - DEL jaune
– Signale le transfert de
données vers le bus.
