Mover®
Steuerung im Fahrzeug eingebaut
– Die Steuerung des Mover® muss betriebsbereit sein.
– Die Spannungsversorgung muss aktiv sein.
– 13- oder 7-poligen Stecker des Wohnwagens in die Sicher-
heitssteckdose einstecken.
– „Diagnose Tool" mit Mover®-Adapterkabel anschließen.

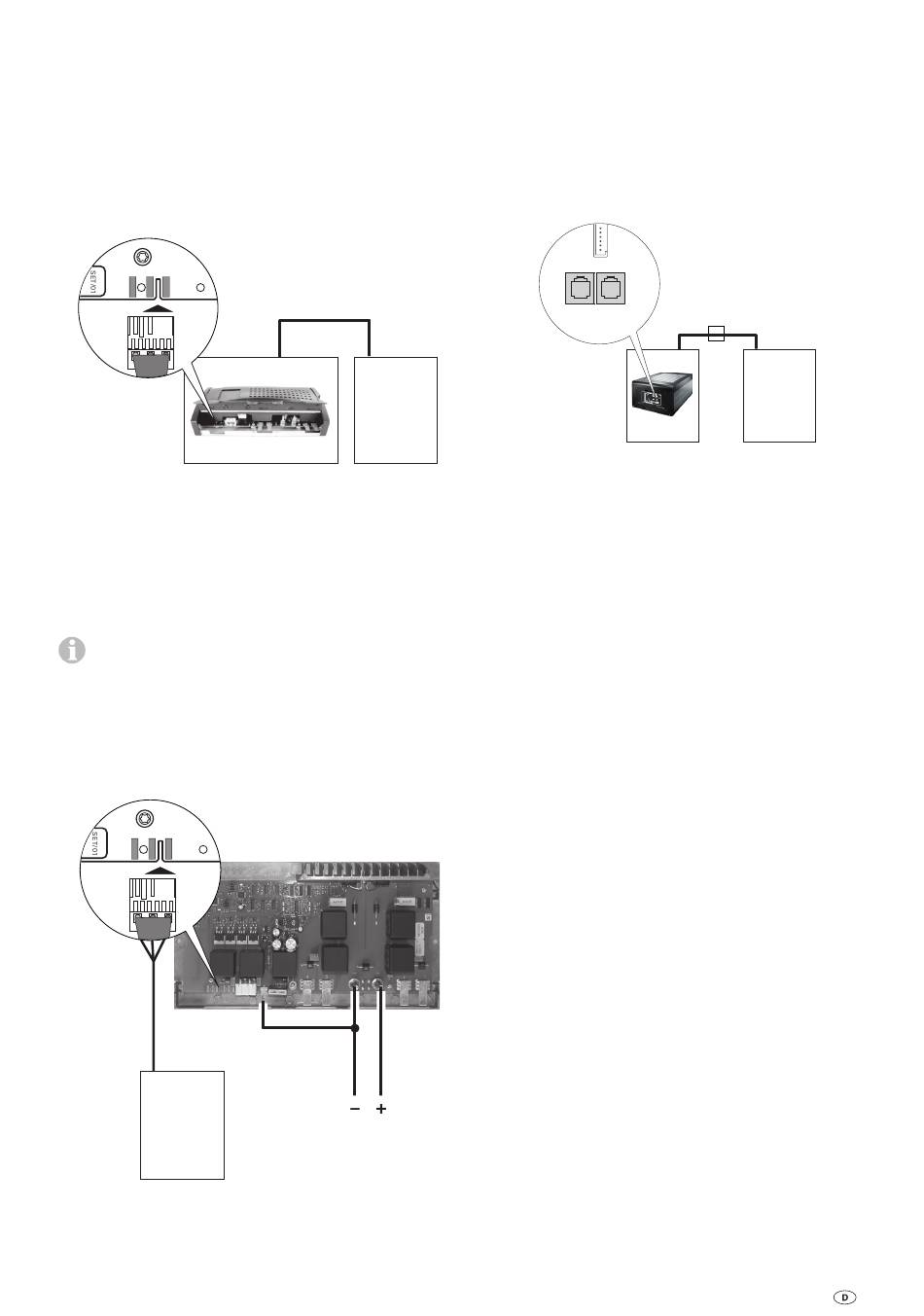

Anschluss Mover®
Mover®
Fehlerspeicher auslesen
– Programm „Truma Diagnose Tool / Error Explorer" auf dem
Computer starten.
Steuerung separat auslesen
– Steuerung auf eine nichtleitende Oberfläche legen.
– Auf die richtige Polung achten.
Der Betrieb der Steuerung ohne Peripherie kann neue
Fehler generieren.
Anschluss Mover®
– Steuerung mit Spannung versorgen (12 V DC / min. 0,2 A).
– Anschluss der Sicherheitssteckdose mit Brücke (W1)
simulieren.
– „Diagnose Tool" mit Mover®-Adapterkabel (W2)
anschließen.
W2
1
2
Interface
Diagnose Tool
Fehlerspeicher auslesen
– Programm „Truma Diagnose Tool / Error Explorer" auf dem
Computer starten.
1
2
Interface
Diagnose Tool
W1
12 V
Brennstoffzellensystem VeGA
Elektronik in VeGA eingebaut
Voraussetzungen für den Betrieb
– Das Brennstoffzellensystem VeGA muss gemäß Einbauan-
weisung angeschlossen und installiert sein.
– Digitales Bedienteil abstecken.
– „Diagnose Tool" mit Adapterkabel anschließen.
Anschluss
VeGA
X1 Kupplung RJ12 zur Kabelverlängerung
Fehlerspeicher auslesen
– Programm „Truma Diagnose Tool / Error Explorer" auf dem
Computer starten.
Elektronik separat auslesen
Ein Betrieb der ausgebauten Steuerung ist nicht möglich.
X1
1
2
Interface
Diagnose Tool
5
