Interface „Diagnose Tool"
Lieferumfang
1 Diagnose Tool – Interface / Hardware
1 CD-ROM mit Software für
– „Error Explorer"
– „Live Display"
1 USB Kabel
2 Kabel – Anschluss Combi (RJ12 – RJ12)
1 Kabel – Anschluss Mover® (RJ12 Buchse – Direktstecker)
1 Kupplung RJ12 zur Kabelverlängerung
1 Kabel (einseitig mit 5 mm Klinkenstecker) – zur
Spannungsvers orgung des Interface über die Steuerung
Systemvoraussetzungen
Windows XP, VISTA, 7, 8 (nicht Windows RT)
Speicherbedarf auf der Festplatte ca. 40 MB
(wenn Microsoft .NET Framework Version 4.0 nicht installiert
ist, werden zusätzlich ca. 275 MB Speicherplatz auf
der Festplatte benötigt)
Software installieren
– CD-ROM in den Computer einlegen und den dort
angegebenen Schritten folgen.
Vor dem Anschluss des „Diagnose Tool" muss die
Software auf dem Computer installiert werden.

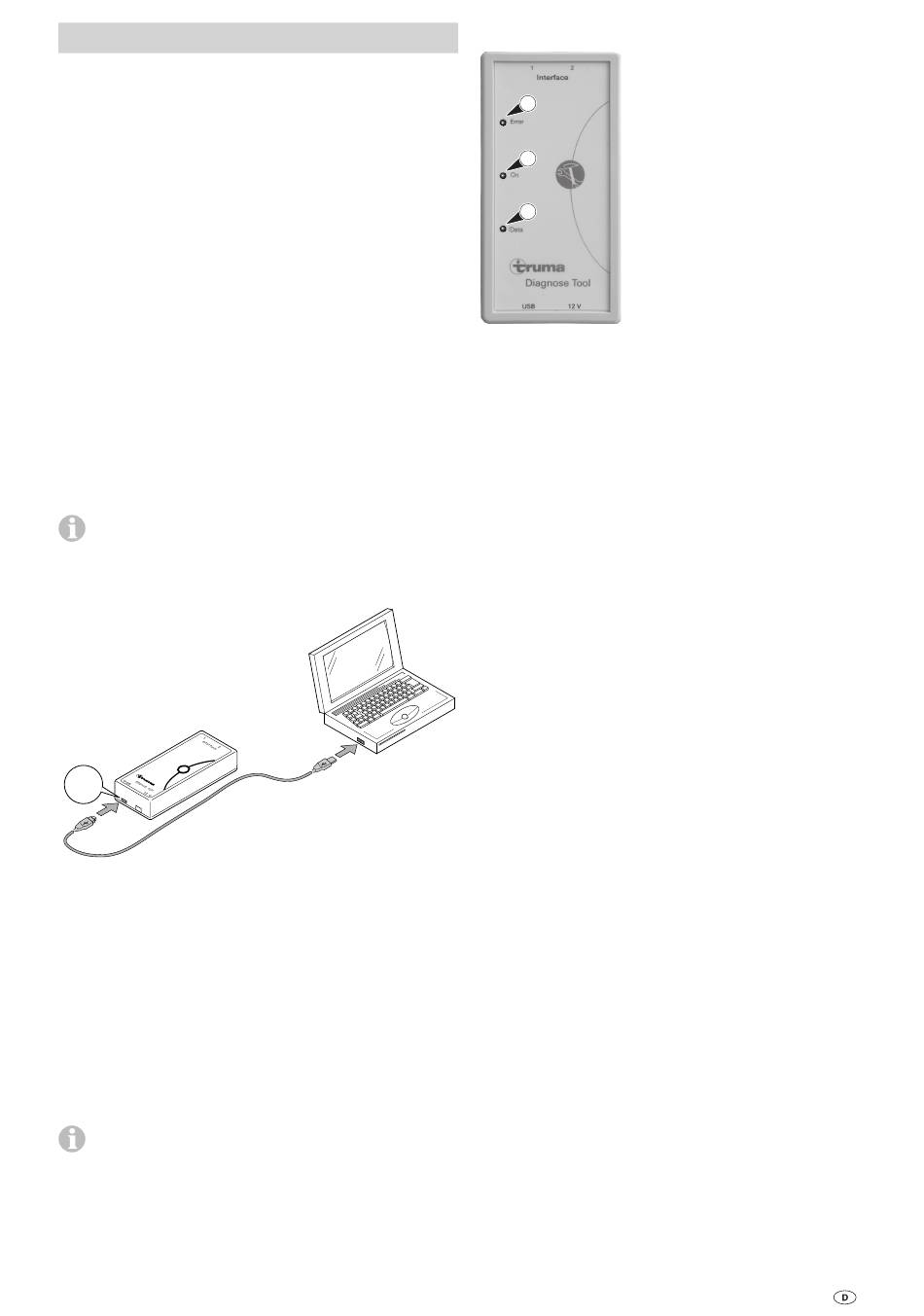

„Diagnose Tool" am Computer anschließen
USB
Betriebsspannung
Das Interface benötigt zum Betrieb eine Gleichspannung
von 12 V.
Die Spannungsversorgung erfolgt durch
– die Steuerung,
– oder über ein Kabel, das an der Steuerung angesteckt wird.
Software aktualisieren
Die aktuelle Software kann im Händlerbereich heruntergela-
den werden (siehe www.truma.com).
Bei jedem Start sucht das „Diagnose Tool" nach aktuel-
ler Software. Tritt ein Fehler auf (z. B. keine Internetver-
bindung) wird eine Meldung ausgegeben.
LED Anzeige
1
2
3
1 Error – rote LED
– Gibt dem Hersteller
Informationen über den
Datenverkehr.
2 On – grüne LED
– leuchtet
USB-Verbindung und Be-
triebsspannung vorhanden.
– blitzt (1 Hz)
Betriebsspannung über
Interface 1(2) fehlt.
– blinkt (1 Hz, 0,5 s aus / an)
USB-Verbindung fehlt.
(Kabel anstecken / prüfen)
3 Data – gelbe LED
– Signalisiert den Datentrans-
fer auf dem Bus.
3
