Mover®
Ohjausyksikkö asennettu ajoneuvoon
– Mover®-ohjausyksikön on oltava toimintavalmis.
– Virransyötön on oltava aktiivinen.
– Liitä matkailuvaunun 13- tai 7-napainen pistoke
turvapistorasiaan.
– Liitä Diagnose Tool Mover®-adapterikaapelilla.

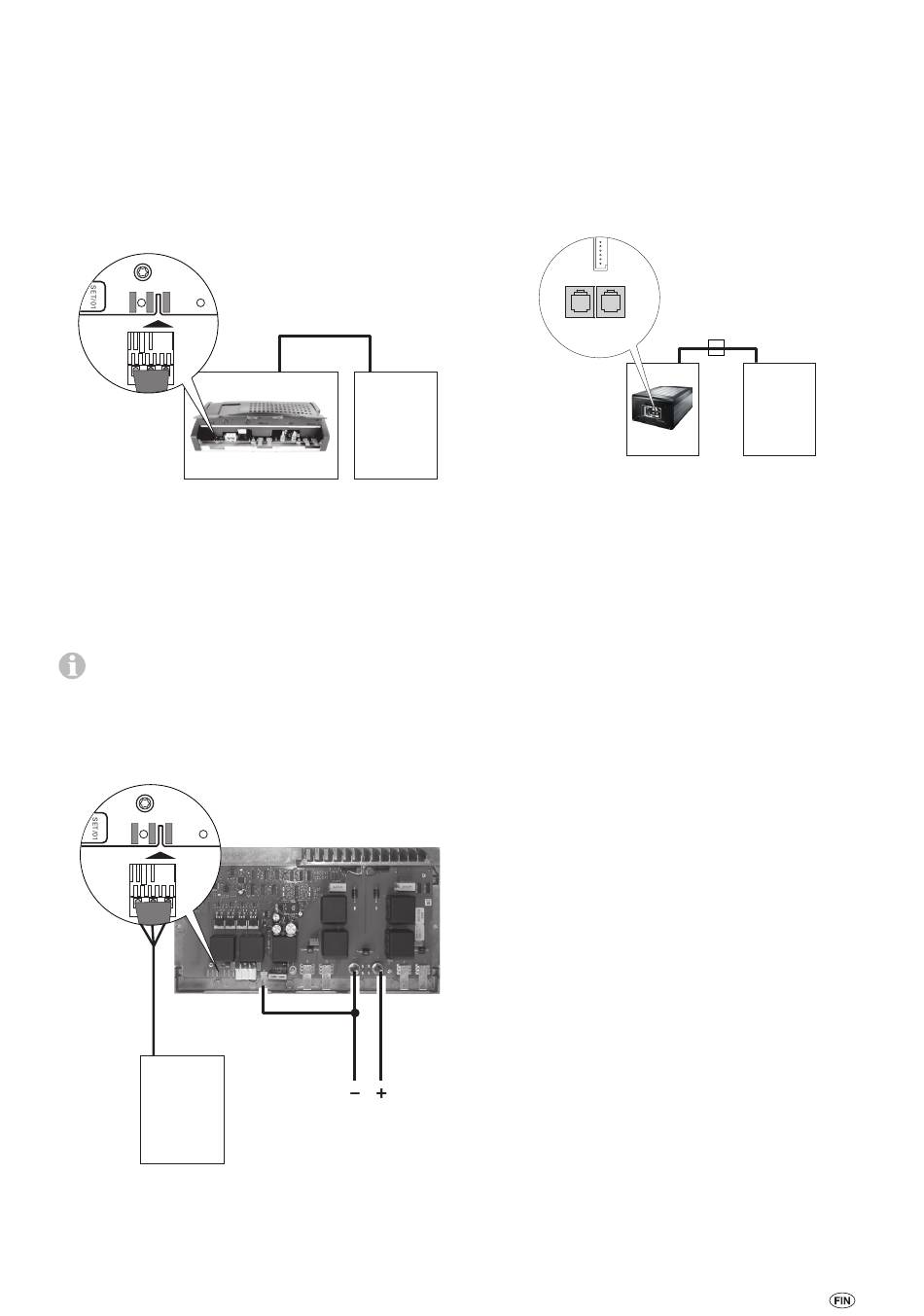

Mover®-liitäntä
Mover®
Virhemuistin tuonti
– Käynnistä Truma Diagnose Tool / Error Explorer -ohjelma
tietokoneessa.
Ohjausyksikön erillinen tuonti
– Aseta ohjausyksikkö eristetylle pinnalle.
– Tarkista, että johdot on liitetty oikeisiin napoihin.
Ohjausyksikön käyttö ilman oheislaitteita voi aiheuttaa
uusia virheitä.
Mover®-liitäntä
– Syötä ohjausyksikköön virtaa (12V DC / min. 0,2 A).
– Simuloi turvapistorasian liitäntä sillalla (W1).
– Liitä Diagnose Tool Mover®-adapterikaapelilla (W2).
W2
1
2
Interface
Diagnose Tool
Virhemuistin tuonti
– Käynnistä Truma Diagnose Tool / Error Explorer -ohjelma
tietokoneessa.
1
2
Interface
Diagnose Tool
W1
12 V
Käyttötarkoitus
VeGA-järjestelmään integroitu elektroniikka
Toimintaedellytykset
– VeGA-polttokennojärjestelmä on liitettävä ja asennettava
asennusohjeiden mukaan.
– Kytke irti digitaalinen ohjaustaulu.
– Liitä Diagnose Tool adapterikaapelilla.
Liitäntä
VeGA
X1 RJ12-liitin kaapelin pidennystä varten
Virhemuistin tuonti
– Käynnistä Truma Diagnose Tool / Error Explorer -ohjelma
tietokoneessa.
Elektroniikan erillinen tuonti
Irtikytkettyä ohjausyksikköä ei voi käyttää.
X1
1
2
Interface
Diagnose Tool
71
