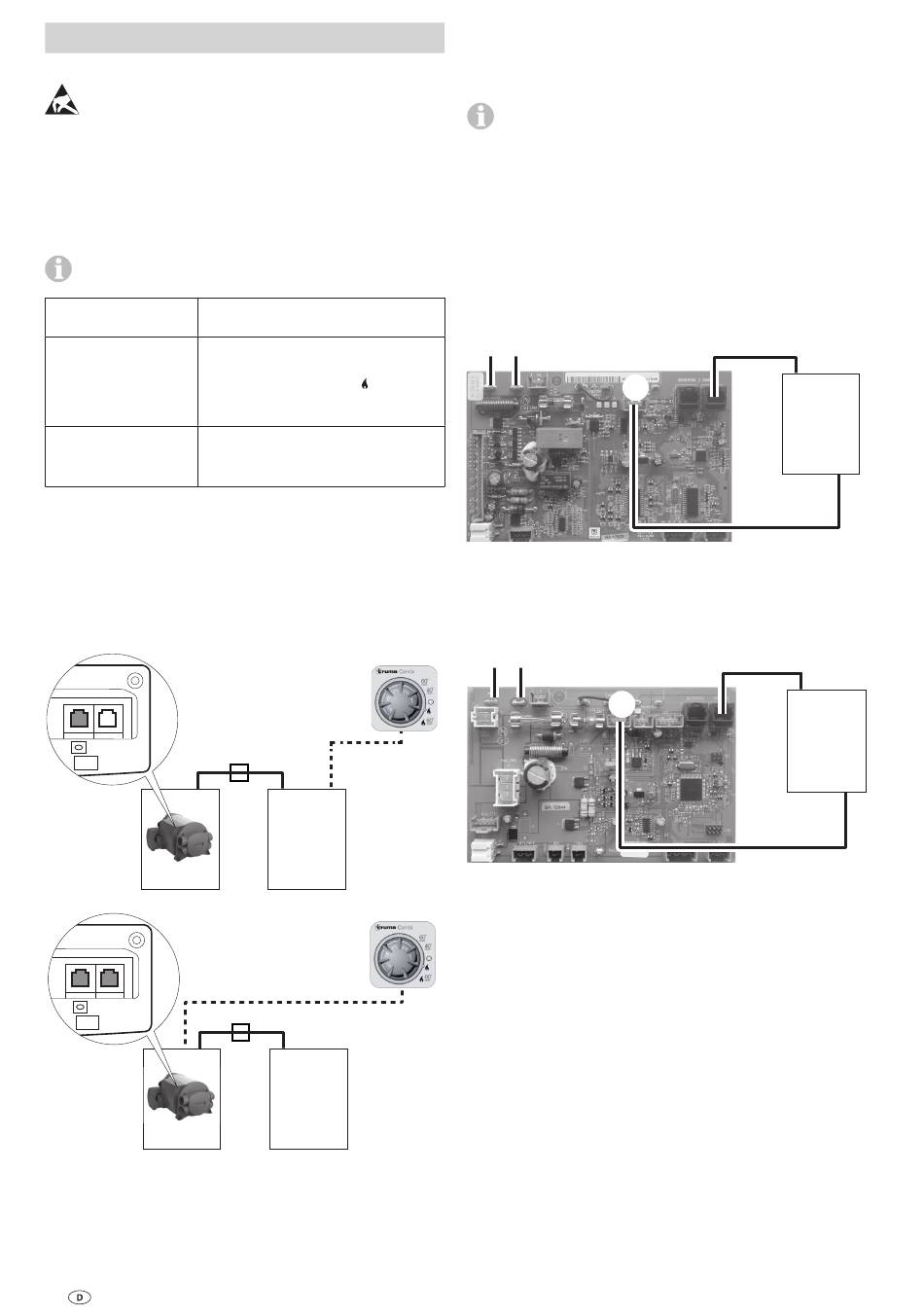

Anschluss (Geräte, Steuerungen)
ESD-Vorschriften beachten!

Combi / Combi D

Steuerung in Heizung eingebaut

Voraussetzungen für den Betrieb
Bei Heizungen mit Elektrobetrieb, z. B. Combi 6 E,
Energiewahlschalter abstecken!
Version der Software
im Gerät
< V 05.00.00 – Raumtemperaturregler auf Stel-
lung 1 (= Linksanschlag).
– Bedienteil einschalten –
Heizen ohne kontrollierte
Wassertemperatur.
≥ V 05.00.00 – Digitales / Analoges Bedienteil
abstecken.
– Klimasystem abstecken
Combi (Gas): Um mögliche Störungen des Programms durch
Zündfunken zu vermeiden, darf das „Diagnose Tool" erst nach
dem Start des Geräts angeschlossen werden.
– „Diagnose Tool" mit Combi-Adapterkabel anschließen.
Anschluss
Combi
Combi
* erforderlich bei Version der Software im Gerät < V 05.00.00
X1 Kupplung RJ12 zur Kabelverlängerung
Fehlerspeicher auslesen
– Programm „Truma Diagnose Tool / Error Explorer" auf dem
Computer starten.
4
*
X1
1 2
Interface
Diagnose Tool
X1
1 2
Interface
Diagnose Tool

Steuerung separat auslesen

– Steuerung auf eine nichtleitende Oberfläche legen.
– Auf die richtige Polung achten.
Der Betrieb der Steuerung ohne Fühler und Kabelbaum
kann neue Fehler generieren (Combi 4 / 6 – Nr. 61,
Combi D – Nr. 111).
Anschluss
– Steuerung mit Spannung versorgen 12 V DC / min. 0,2 A
– zusätzlich „Diagnose Tool" über die Steuerung mit Span-
nung versorgen (12 V DC / min. 0,2 A).
Anschluss Combi (Gas)
12 V
+ –
X2 Anschluss an Uhr – Combi (Gas)
Anschluss Combi D
12 V
+ –
X2 Anschluss an ZSU – Combi D
Fehlerspeicher auslesen
– Programm „Truma Diagnose Tool / Error Explorer" auf dem
Computer starten.
*
X2
12 V DC /
min. 0,2 A
X2
12 V DC /
min. 0,2 A
1 2
Interface
Diagnose Tool
1 2
Interface
Diagnose Tool
