Novoferm NovoSpeed Retail Montageanleitung Seite 80

4.15
PT

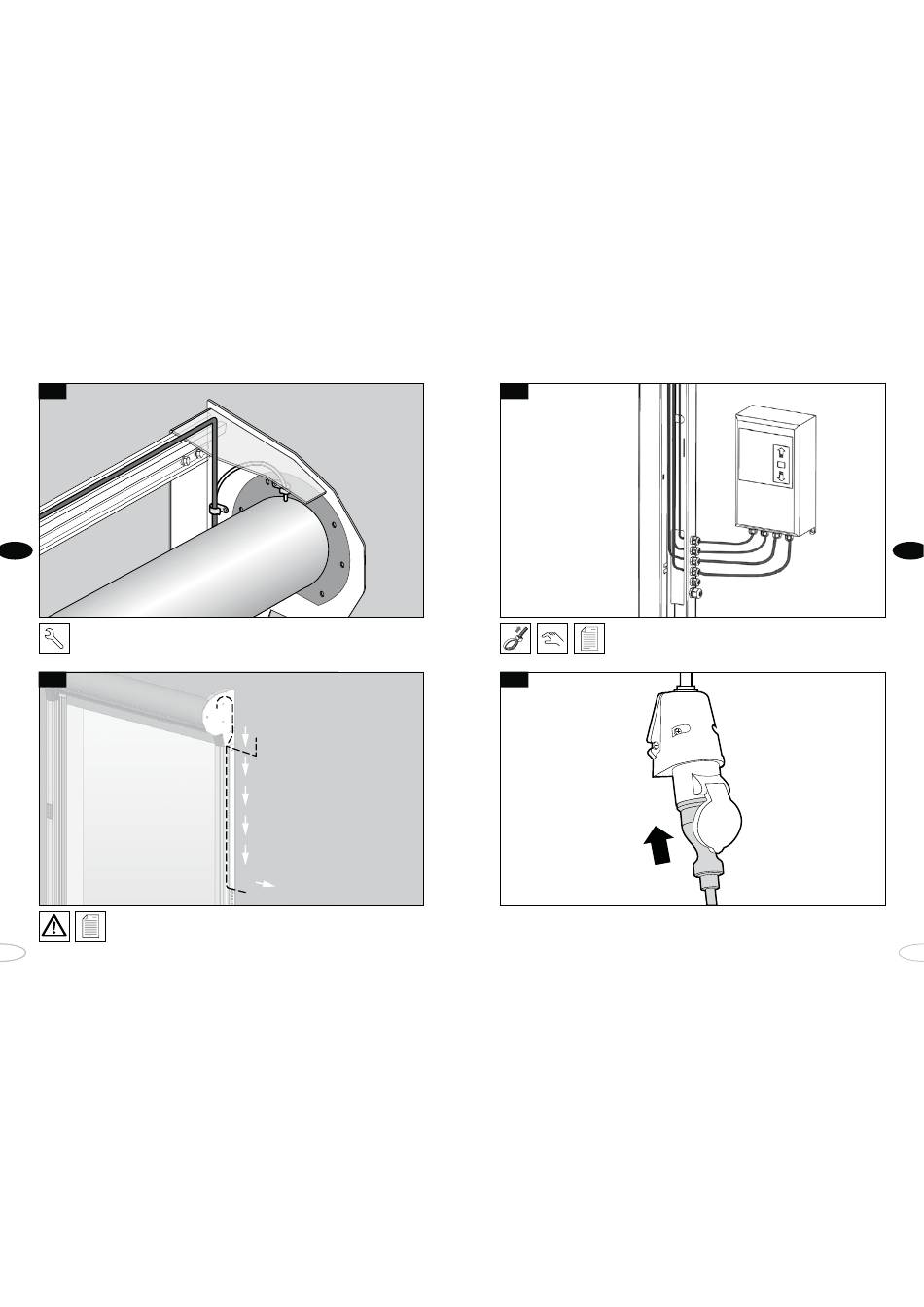

Passe a cablagem da célula fotoeléctrica na coluna accionada para cima e ao longo da
verga para o lado de accionamento. Passe o cabo para baixo através dos suportes
de montagem e através da câmara da mola da coluna. Certifique-se de que o painel
da porta fricciona os cabos.
4.16
Pode passar os cabos da célula fotoeléctrica e o mecanismo de accionamento de
encaixe (1.) através do suporte de montagem pela câmara da mola. Pode passar
o cabo de encaixe (2.) por baixo da consola para dentro da câmara da mola.
156
1.
2.
4.17
Passe os cabos pela câmara da mola para o encaixe e para o tornel
e a caixa de controlo. Ligue os cabos conforme indicado no Manual
de controlo fornecido. Instale a caixa de controlo e os componentes de
controlo seleccionados pretendidos pelo cliente.
4.18
Ligue a alimentação e ligue o controlo.
PT
157
