Novoferm NovoSpeed Retail Montageanleitung Seite 51

4.13a
NL
4.13b

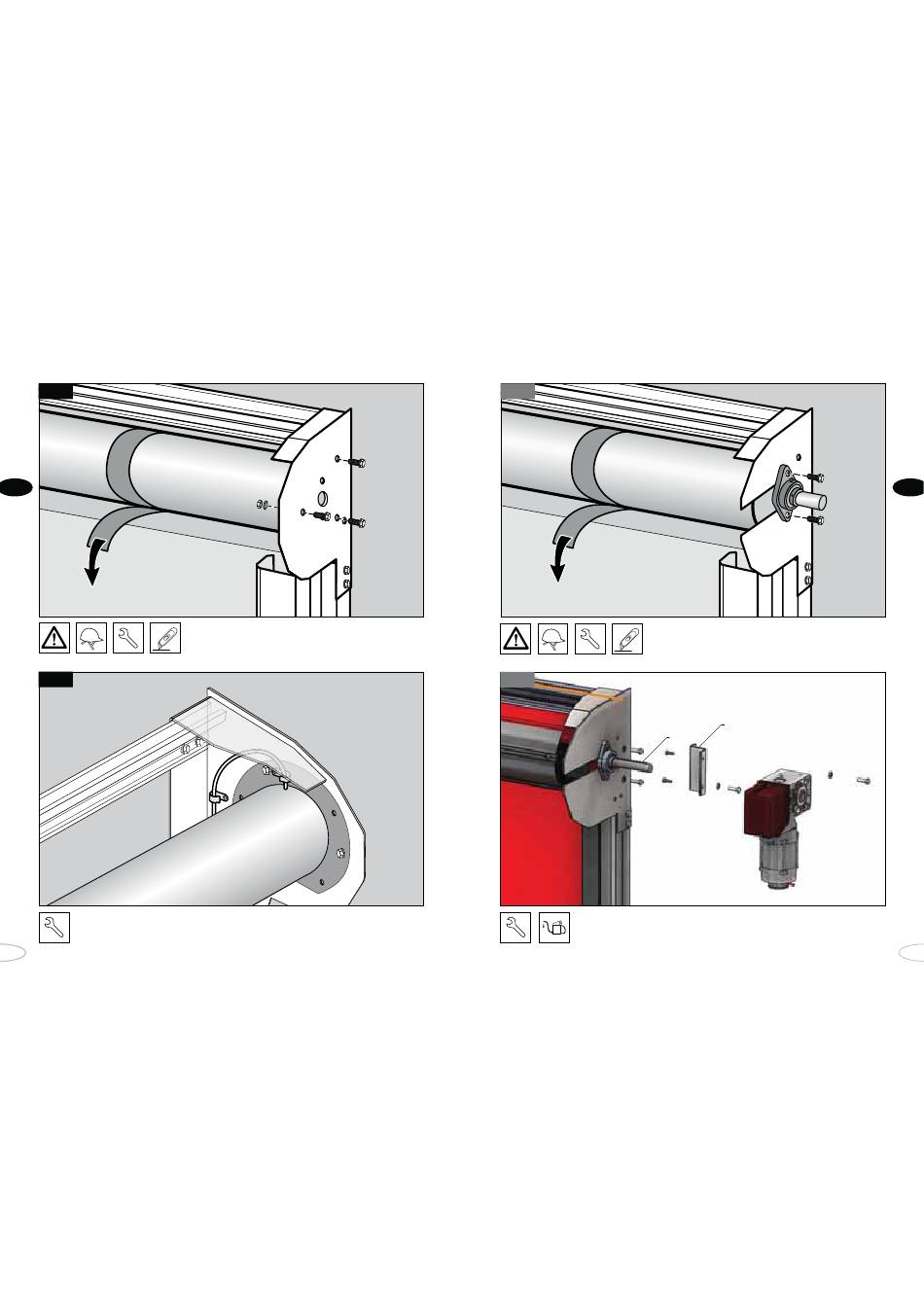

Bevestig de bekabeling van de aandrijving en de pulsgever met de metalen bevestigings-
beugels zoals aangegeven. Zorg er voor dat de deurplaat de kabels niet kan doorschuren.
98
Bij insteek aandrijving: bevestig de bovenrol
met de 3 bijgeleverde M12 bouten.
Verwijder daarna de verpakking van de bovenrol.
4.14a
Bij opsteek aandrijving: schuif het bloklager over de as en
bevestig dit aan het console met 2 bijgeleverde M12 bouten.
Verwijder daarna de verpakking van de bovenrol.
4.14b
spie
Monteer de aandrijvingssteun met 2 M10 bouten aan de console. Plaast de spie
in de spiebaan en schuif de aandrijving op de as. Voeg een druppel olie toe om
het schuiven makkelijker te maken. Zet de aandrijving met twee M8 bouten vast
aan de aandrijvingssteun.
aandrijvingssteun
NL
99
