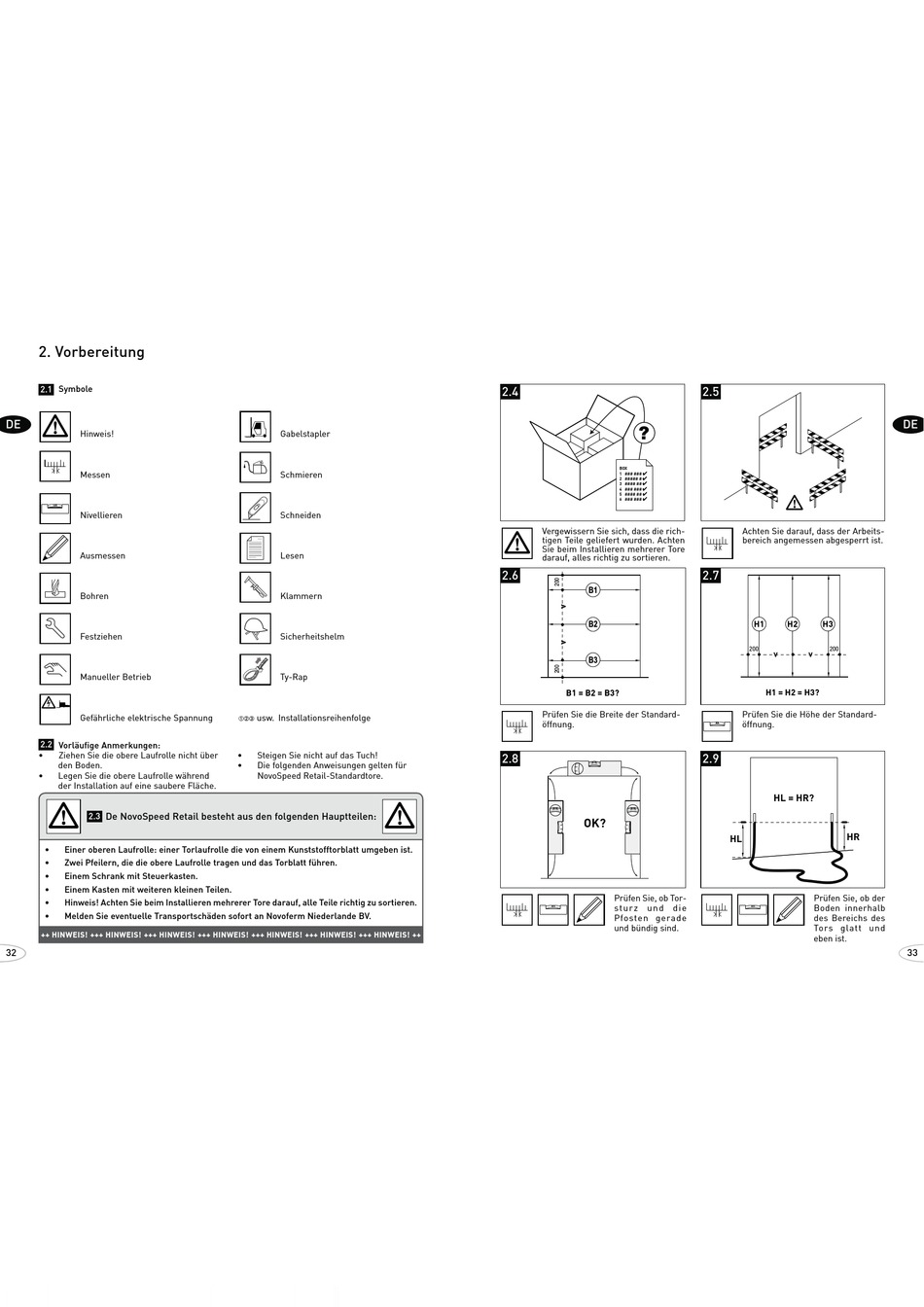

2. Vorbereitung

2.1 Symbole
DE
Hinweis!
Messen
Nivellieren
Ausmessen
Bohren
Festziehen
Manueller Betrieb
Gefährliche elektrische Spannung
2.2
Vorläufige Anmerkungen:
Ziehen Sie die obere Laufrolle nicht über
den Boden.
Legen Sie die obere Laufrolle während
der Installation auf eine saubere Fläche.
2.3 De NovoSpeed Retail besteht aus den folgenden Hauptteilen:
Einer oberen Laufrolle: einer Torlaufrolle die von einem Kunststofftorblatt umgeben ist.
Zwei Pfeilern, die die obere Laufrolle tragen und das Torblatt führen.
Einem Schrank mit Steuerkasten.
Einem Kasten mit weiteren kleinen Teilen.
Hinweis! Achten Sie beim Installieren mehrerer Tore darauf, alle Teile richtig zu sortieren.
Melden Sie eventuelle Transportschäden sofort an Novoferm Niederlande BV.
++ HINWEIS! +++ HINWEIS! +++ HINWEIS! +++ HINWEIS! +++ HINWEIS! +++ HINWEIS! +++ HINWEIS! ++
32
Gabelstapler
Schmieren
Schneiden
Lesen
Klammern
Sicherheitshelm
Ty-Rap
‘ usw. Installationsreihenfolge
Steigen Sie nicht auf das Tuch!
Die folgenden Anweisungen gelten für
NovoSpeed Retail-Standardtore.
2.4
BOX
✔
1 ### ###
✔
2 ##### #
✔
3 #### ##
✔
4 ### ###
✔
5 #### ##
✔
6 ### ###
Vergewissern Sie sich, dass die rich-
tigen Teile geliefert wurden. Achten
Sie beim Installieren mehrerer Tore
darauf, alles richtig zu sortieren.
2.6
B1
B2
B3
B1 = B2 = B3?
Prüfen Sie die Breite der Standard-
öffnung.
2.8
OK?
Prüfen Sie, ob Tor-
s t u r z u n d d i e
Pfosten gerade
und bündig sind.
2.5
Achten Sie darauf, dass der Arbeits-
bereich angemessen abgesperrt ist.
2.7
H1 H2 H3
200 200
v v
H1 = H2 = H3?
Prüfen Sie die Höhe der Standard-
öffnung.
2.9
HL = HR?
HR
HL
Prüfen Sie, ob der
Boden innerhalb
des Bereichs des
Tors glatt und
eben ist.
