Teile - Novoferm NovoSpeed Retail Montageanleitung

3. Teile

3.1
Gleichgewicht mit
Gewichten
DE
(Option)
15
16
17
14
13
12
11
10
9
8
7
6
5
4
3
2
1
35
34
34
Aufschieb-Antrieb
(Option)
18
19
20
21
22
23
24
33

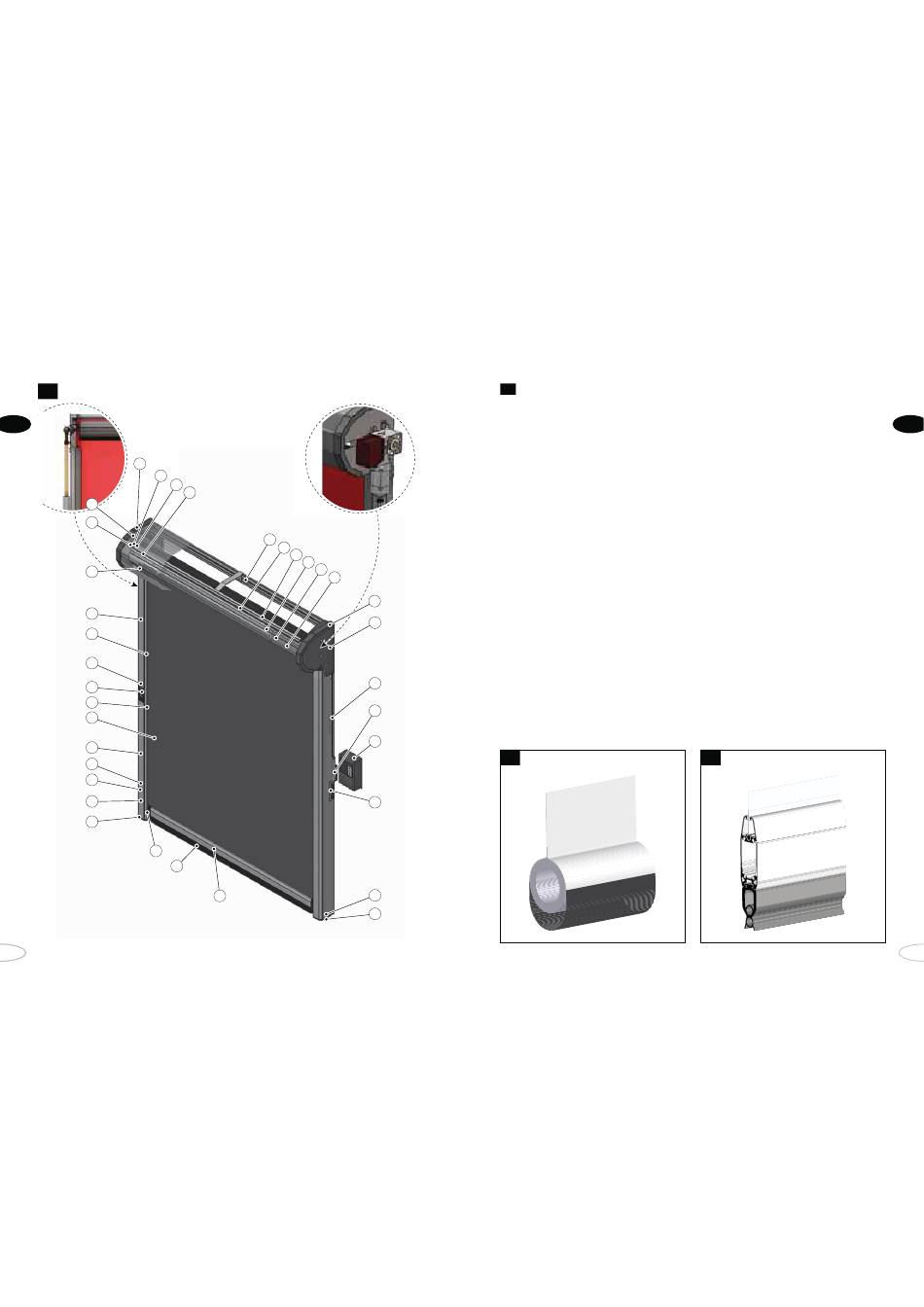

Teile
3.2
1 Fuß links
2 Führungen L/R
3 Federkappe L/R
4 Fotozelle (Sender/Empfänger einstellen)
5 Ausgleichsfeder
6 Torblatt
7 Dichtungsprofil Führung
8 Tastatur Auf/Stopp/Ab (optional)
9 Schnallenbefestigung
10 Klammerkugel
11 Spannriemen
12 Ausgleichsumkehrplatte
13 Ausgleichsaufrollantrieb
14 Linke Konsole
15 Abdeckleiste für linke
25
Sicherheitsvorrichtung
16 Lagergehäuse
26
17 Lager
18 Achsschenkelbaugruppe
angetriebene Seite
19 Distanzprofil & Sicherheits-
vorrichtungshalterung
27
20 Halterprofil für Torvorhang
28
29
3.3
30
31
32
21 Obere Laufrolle
22 Getriebe *
23 Antrieb *
24 Antriebsgehäuse *
25 Abdeckleiste für rechte
Sicherheitsvorrichtung
26 Rechte Konsole
27 Freigabeseil (optional)
28 Freigabegriff (optional)
29 Steuerkasten
30 Drehgelenke
31 Unterlegscheibe L/R
32 Fußplatte R
33 Flex Edge (3.3) / Hard Edge (3.4)
unterer Träger
34 Hard Edge-Gummi
35 Flex Edge-Endeinheit /
Hard Edge-Endeinheit
* diese bilden zusammen den Einsteck-Antrieb
3.4
Flex Edge
DE
Hard Edge
35
