Novoferm NovoSpeed Retail Montageanleitung Seite 24

4,15
DE

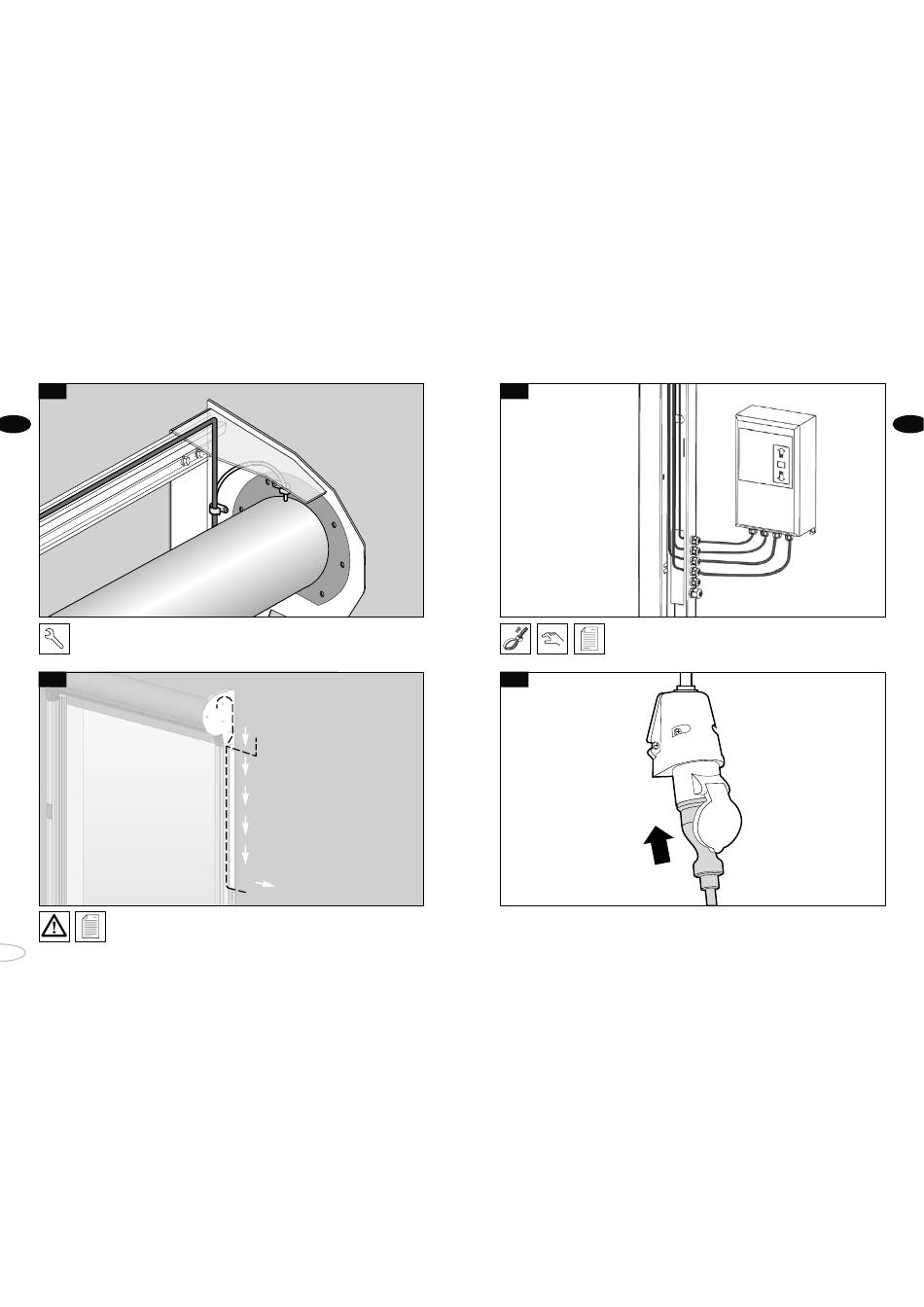

Führen Sie die Fotozellenverkabelung im angetriebenen Pfeiler nach oben und den Tor-
sturz entlang zur Antriebsseite. Führen Sie das Kabel nach unten durch die Montagehal-
terungen und durch die Federkammer des Pfeilers. Achten Sie darauf, dass das Torblatt
nicht an den Kabeln scheuert.
4,16
Sie können die Fotozellenkabel und den Plug-in-Antrieb (1.) über die Montage-
halterung durch die Federkammer führen. Sie können die Plug-in Kabel (2.)
unter der Konsole in die Federkammer verlegen.
44 44
1.
2.
4,17
Führen Sie die Kabel durch die Federkammer zu den Kabelverschrau-
bungen und zum Steuerkasten. Schließen Sie die Kabel wie im mitge-
lieferten Handbuch der Steuerung an. Installieren Sie den Steuerkasten
und die ausgewählten, vom Kunden gewünschten Steuerkomponenten.
4,18
Schließen Sie die Stromversorgung an und schalten Sie die Steuerung ein.
DE
45
