Novoferm NovoSpeed Retail Montageanleitung Seite 23

4,13a
DE
4.13b

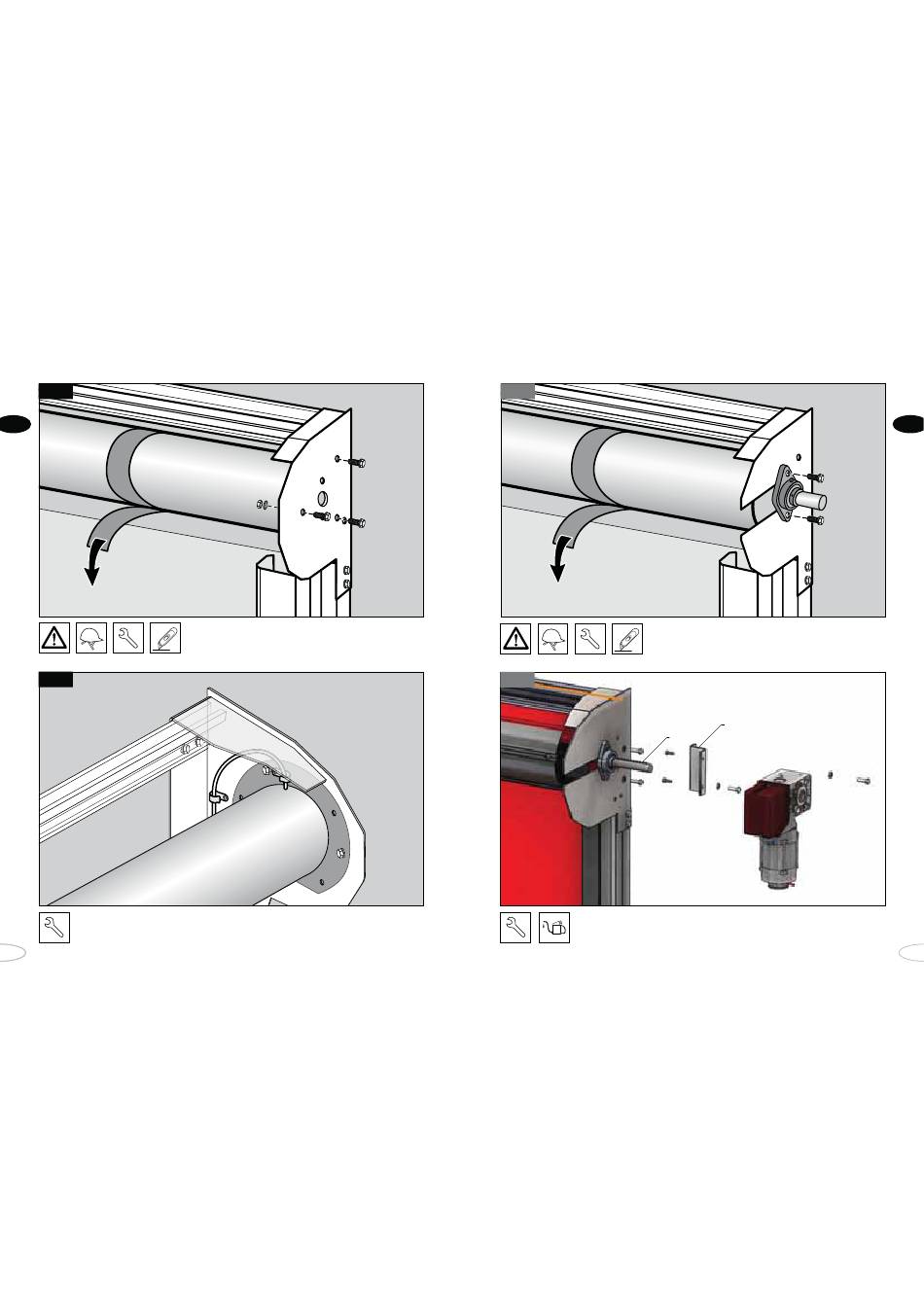

Befestigen Sie die Kabel des Antriebs und den Impulsgenerator mit den Metallmontage-
halterungen wie angegeben. Achten Sie darauf, dass das Torblatt nicht an den Kabeln
scheuert.
42
Bei dem Einsteck-Antrieb: Befestigen Sie die obere Lauf-
rolle mit den 3 mitgelieferten M12-Schrauben.
Entfernen Sie dann die Verpackung von der oberen Laufrolle.
4,14a
Bei dem Auschieb-Antrieb: Schieben Sie das Blocklager
über die Welle, und befestigen Sie es mit 2 mitgelieferten
M12-Schrauben an der Konsole.
Entfernen Sie dann die Verpackung von der oberen Laufrolle.
4.14b
Passfeder
Befestigen Sie die Antriebsstütze mit 2 M10-Schrauben an der Konsole. Legen
Sie die Passfeder in das Passfederbett und schieben Sie den Antrieb auf die
Welle. Fügen Sie einen Tropfen Öl hinzu, um das Schieben zu erleichtern.
Ziehen Sie den Antrieb mit zwei M8-Schrauben an der Antriebsstütze fest.
Antriebsstütze
DE
43
