Novoferm NovoSpeed Retail Montageanleitung Seite 25

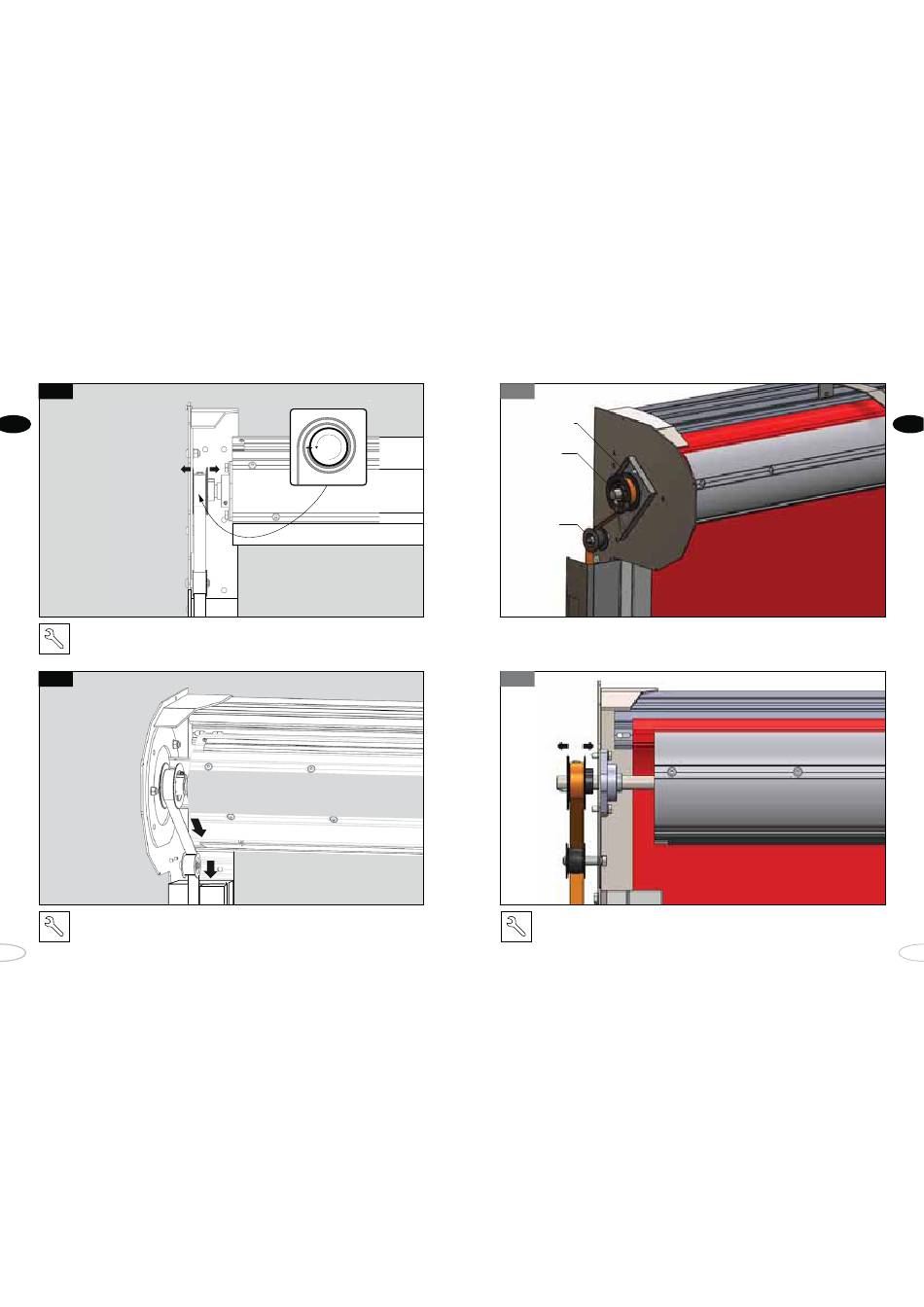

4.19a
DE
Die Spule ist mit dem Einsteck-Antrieb an der oberen Laufrolle vormontiert.
Wickeln Sie den Spannriemen ab und richten Sie die Spule an der Umlenkplatte aus.
Lassen Sie das 1,5- bis 2-fache des Riemens auf der Spule!
4.19B
Führen Sie den Spannriemen über die Umkehrplatte in die Federkammer des Pfeilers.
46
1,5-2 x
4.20a
Befestigungsplatte
Spule
Umlenkplatte
Schieben Sie neben dem Aufschieb-Antrieb die Montageplatte der Abdeckung und die Spule über
die Welle und befestigen Sie sie. Wickeln Sie den Spannriemen ab und richten Sie die Spule an der
Umlenkplatte aus.
Lassen Sie das 1,5- bis 2-fache des Riemens auf der Spule!
4.20B
Führen Sie den Spannriemen über die Umkehrplatte nach unten den Pfeiler entlang.
DE
47
