Novoferm NovoSpeed Retail Montageanleitung Seite 52

4.15
NL

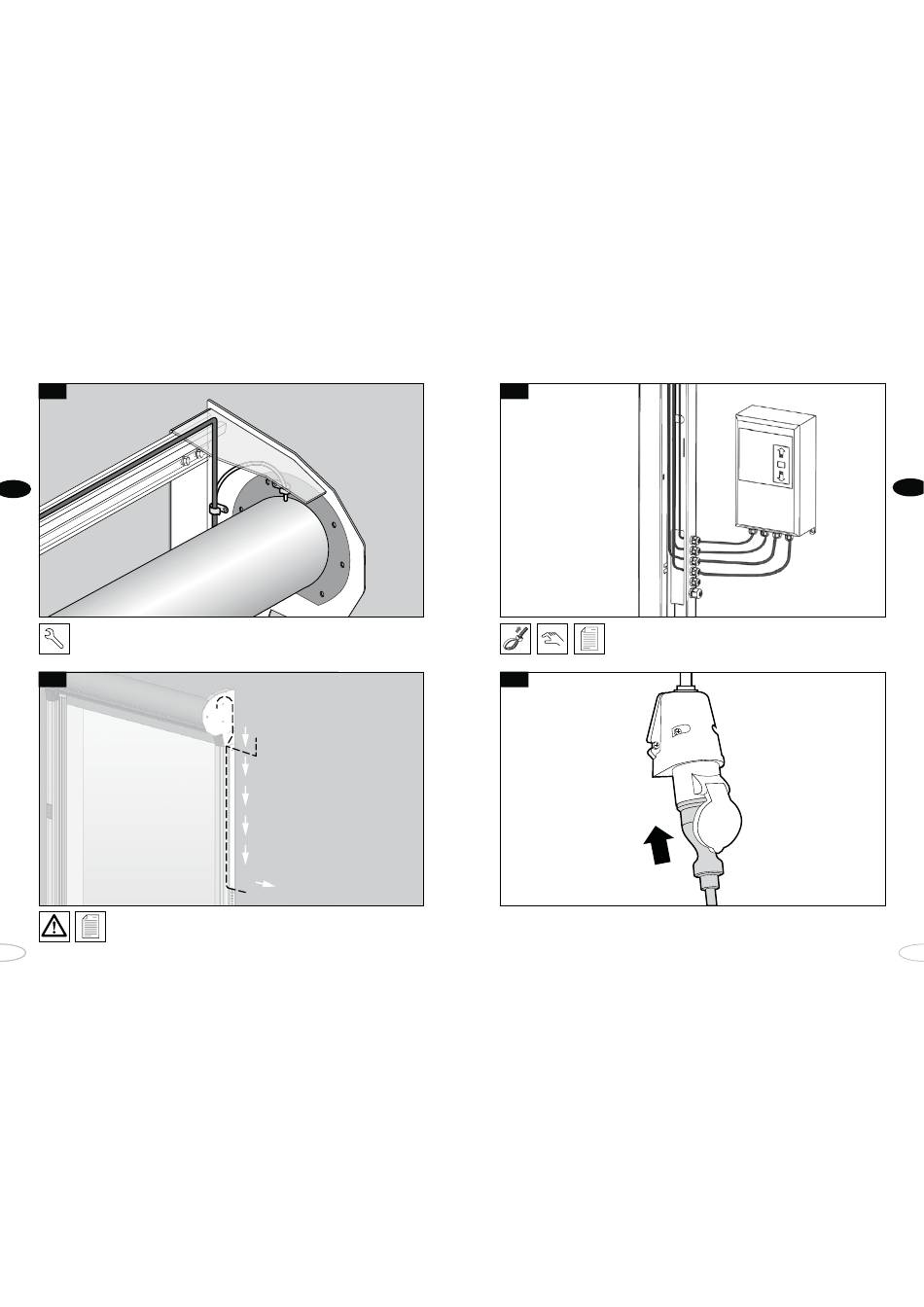

Leid de bekabeling van de fotocel in de gedreven kolom naar boven en langs de latei naar
de kant van de aandrijving. Leid de kabel door de bevestigingsbeugels naar beneden door
de veerkamer van de kolom. Zorg er voor dat de deurplaat de kabels niet kan doorschuren.
4.16
De kabels van de fotocel en de insteek aandrijving (1.) kunt u via de bevesti-
gingsbeugel door de veerkamer leiden. De kabel van de opsteek aandrijving (2.)
kunt u onder de console door in de veerkamer leiden.
100
1.
2.
4.17
Voeg de kabels samen in de veerkamer. Leid het laatste stuk door de
uitsparing naar de wartels en de schakelkast van de besturing. Sluit de
kabels aan volgens de bijgeleverde Besturingshandleiding. Monteer de
schakelkast en bedieningscomponenten naar wens van de klant.
4.18
Sluit de voeding aan en schakel de besturing in.
NL
101
