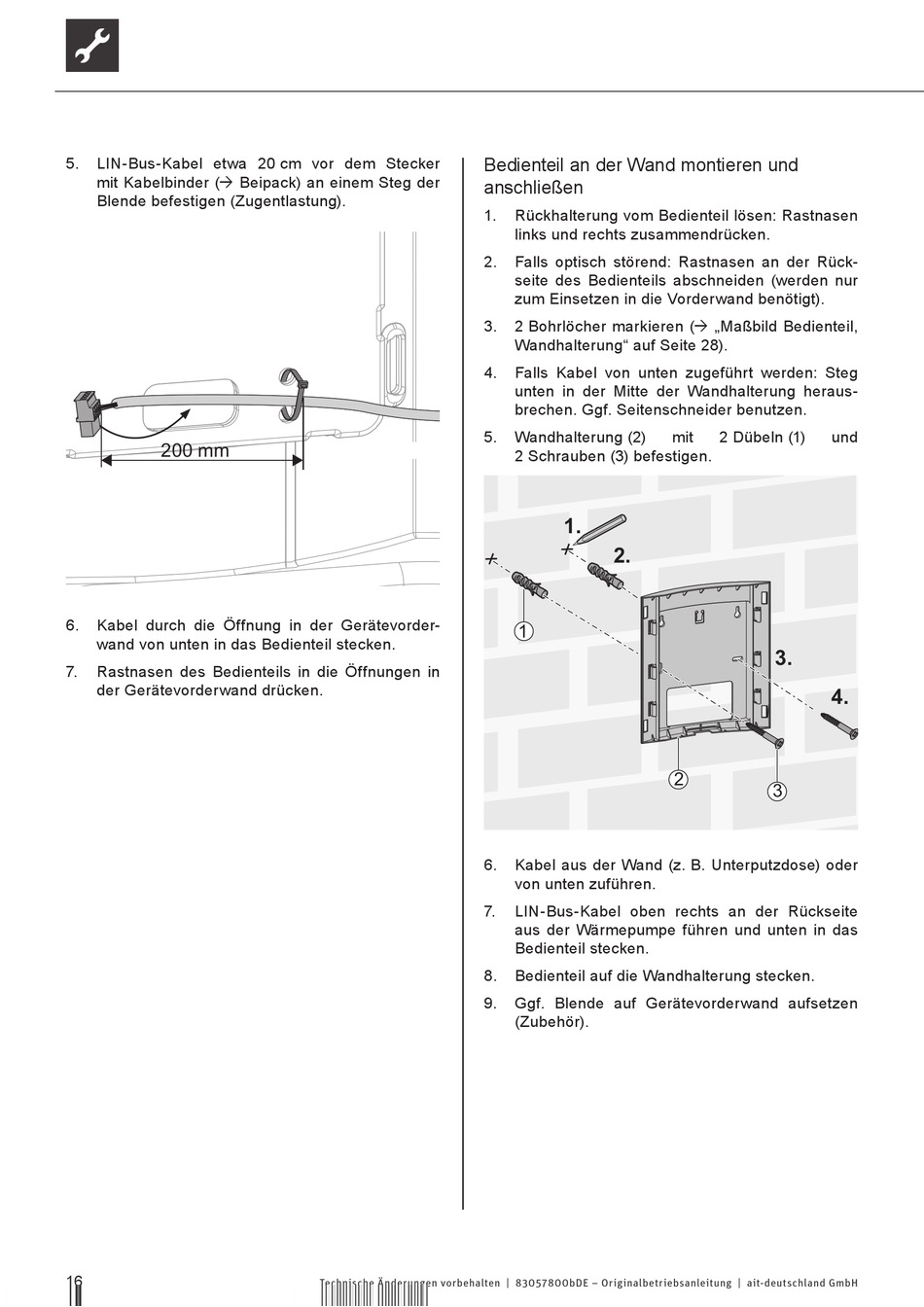

5. LIN-Bus-Kabel etwa 20 cm vor dem Stecker
mit Kabelbinder ( Beipack) an einem Steg der
Blende befestigen (Zugentlastung).
200 mm
6. Kabel durch die Öffnung in der Gerätevorder-
wand von unten in das Bedienteil stecken.
7. Rastnasen des Bedienteils in die Öffnungen in
der Gerätevorderwand drücken.
16
Bedienteil an der Wand montieren und
anschließen
1.
2.
3.
4.
5.
6.
7.
8.
9.
Technische Änderungen vorbehalten | 83057800bDE – Originalbetriebsanleitung | ait-deutschland GmbH
R ückhalterung vom Bedienteil lösen: Rastnasen
links und rechts zusammendrücken.
Falls optisch störend: Rastnasen an der Rück-
seite des Bedienteils abschneiden (werden nur
zum Einsetzen in die Vorderwand benötigt).
2 Bohrlöcher markieren ( „Maßbild Bedienteil,
Wandhalterung" auf Seite 28).
Falls Kabel von unten zugeführt werden: Steg
unten in der Mitte der Wandhalterung heraus-
brechen. Ggf. Seitenschneider benutzen.
Wandhalterung (2) mit
2 Schrauben (3) befestigen.
1.
2.
1
2
Kabel aus der Wand (z. B. Unterputzdose) oder
von unten zuführen.
LIN-Bus-Kabel oben rechts an der Rückseite
aus der Wärmepumpe führen und unten in das
Bedienteil stecken.
Bedienteil auf die Wandhalterung stecken.
Ggf. Blende auf Gerätevorderwand aufsetzen
(Zubehör).
2 Dübeln (1) und
3.
4.
3
