Modulbox Einbauen - alpha innotec SW 302H3 Betriebsanleitung

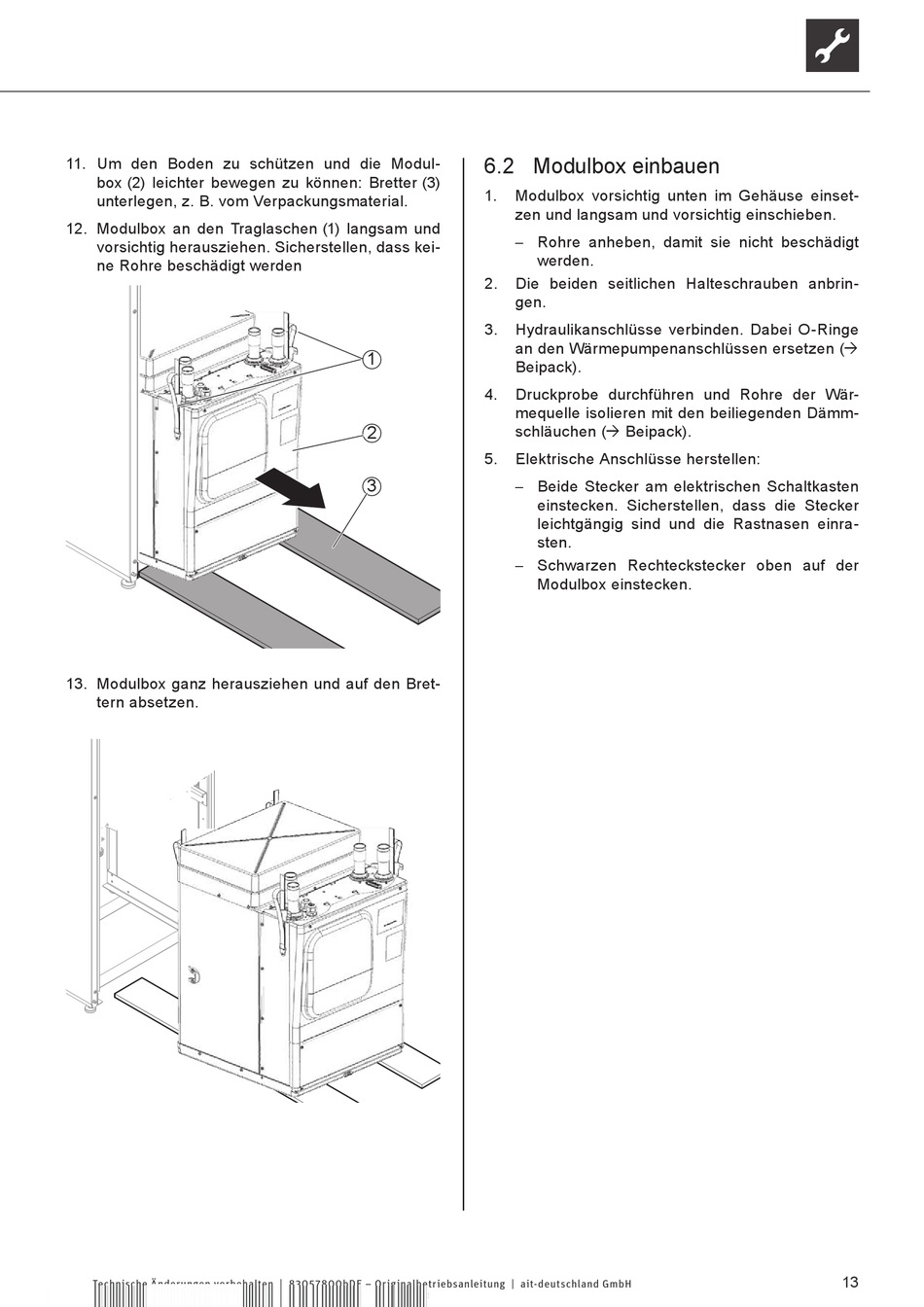

11. Um den Boden zu schützen und die Modul-
box (2) leichter bewegen zu können: Bretter (3)
unterlegen, z. B. vom Verpackungsmaterial.
12. Modulbox an den Traglaschen (1) langsam und
vorsichtig herausziehen. Sicherstellen, dass kei-
ne Rohre beschädigt werden
13. Modulbox ganz herausziehen und auf den Bret-
tern absetzen.
Technische Änderungen vorbehalten | 83057800bDE – Originalbetriebsanleitung | ait-deutschland GmbH

6.2 Modulbox einbauen

1. Modulbox vorsichtig unten im Gehäuse einset-
zen und langsam und vorsichtig einschieben.
– Rohre anheben, damit sie nicht beschädigt
werden.
2. Die beiden seitlichen Halteschrauben anbrin-
gen.
3. Hydraulikanschlüsse verbinden. Dabei O-Ringe
an den Wärmepumpenanschlüssen ersetzen (
1
Beipack).
4. Druckprobe durchführen und Rohre der Wär-
mequelle isolieren mit den beiliegenden Dämm-
2 schläuchen ( Beipack).
5. Elektrische Anschlüsse herstellen:
3
– Beide Stecker am elektrischen Schaltkasten
einstecken. Sicherstellen, dass die Stecker
leichtgängig sind und die Rastnasen einra-
sten.
– Schwarzen Rechteckstecker oben auf der
Modulbox einstecken.
13
