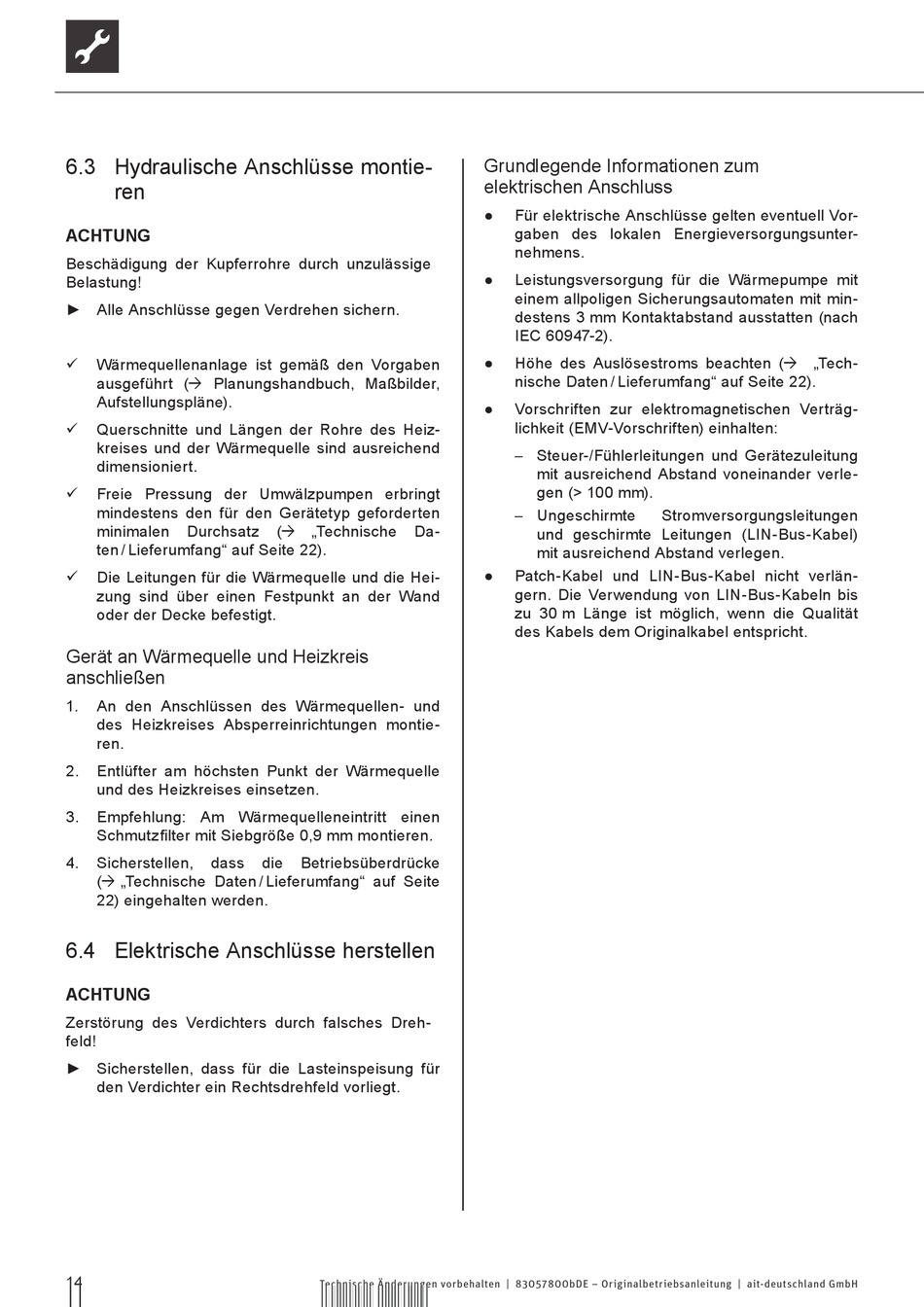

6.3 Hydraulische Anschlüsse montie-
ren
ACHTUNG
Beschädigung der Kupferrohre durch unzulässige
Belastung!
► Alle Anschlüsse gegen Verdrehen sichern.
Wärmequellenanlage ist gemäß den Vorgaben

ausgeführt ( Planungshandbuch, Maßbilder,
Aufstellungspläne).
Querschnitte und Längen der Rohre des Heiz-

kreises und der Wärmequelle sind ausreichend
dimensioniert.
Freie Pressung der Umwälzpumpen erbringt

mindestens den für den Gerätetyp geforderten
minimalen Durchsatz
ten / Lieferumfang" auf Seite 22).
Die Leitungen für die Wärmequelle und die Hei-

zung sind über einen Festpunkt an der Wand
oder der Decke befestigt.
Gerät an Wärmequelle und Heizkreis
anschließen
1. An den Anschlüssen des Wärmequellen- und
des Heizkreises Absperreinrichtungen montie-
ren.
2. Entlüfter am höchsten Punkt der Wärmequelle
und des Heizkreises einsetzen.
3. Empfehlung: Am Wärmequelleneintritt einen
Schmutzfilter mit Siebgröße 0,9 mm montieren.
4. Sicherstellen, dass
( „Technische Daten / Lieferumfang" auf Seite
22) eingehalten werden.
6.4 Elektrische Anschlüsse herstellen
ACHTUNG
Zerstörung des Verdichters durch falsches Dreh-
feld!
► Sicherstellen, dass für die Lasteinspeisung für
den Verdichter ein Rechtsdrehfeld vorliegt.
14
( „Technische Da-
die Betriebsüberdrücke
Technische Änderungen vorbehalten | 83057800bDE – Originalbetriebsanleitung | ait-deutschland GmbH
Grundlegende Informationen zum
elektrischen Anschluss
● Für elektrische Anschlüsse gelten eventuell Vor-
gaben des lokalen Energieversorgungsunter-
nehmens.
● Leistungsversorgung für die Wärmepumpe mit
einem allpoligen Sicherungsautomaten mit min-
destens 3 mm Kontaktabstand ausstatten (nach
IEC 60947-2).
● Höhe des Auslösestroms beachten ( „Tech-
nische Daten / Lieferumfang" auf Seite 22).
● Vorschriften zur elektromagnetischen Verträg-
lichkeit (EMV-Vorschriften) einhalten:
– Steuer-/Fühlerleitungen und Gerätezuleitung
mit ausreichend Abstand voneinander verle-
gen (> 100 mm).
– Ungeschirmte
und geschirmte Leitungen (LIN-Bus-Kabel)
mit ausreichend Abstand verlegen.
● Patch-Kabel und LIN-Bus-Kabel nicht verlän-
gern. Die Verwendung von LIN-Bus-Kabeln bis
zu 30 m Länge ist möglich, wenn die Qualität
des Kabels dem Originalkabel entspricht.
Stromversorgungsleitungen
