Bedienteil An Der Wand Montieren Und Anschließen - alpha innotec SW 232H3 Betriebsanleitung

200 mm
6. Kabel durch die Öffnung in der Gerätevorderwand
von unten in das Bedienteil stecken.
7. Rastnasen des Bedienteils in die Öffnungen in der
Gerätevorderwand drücken.
Technische Änderungen vorbehalten | 83057800dDE – Originalbetriebsanleitung | ait-deutschland GmbH

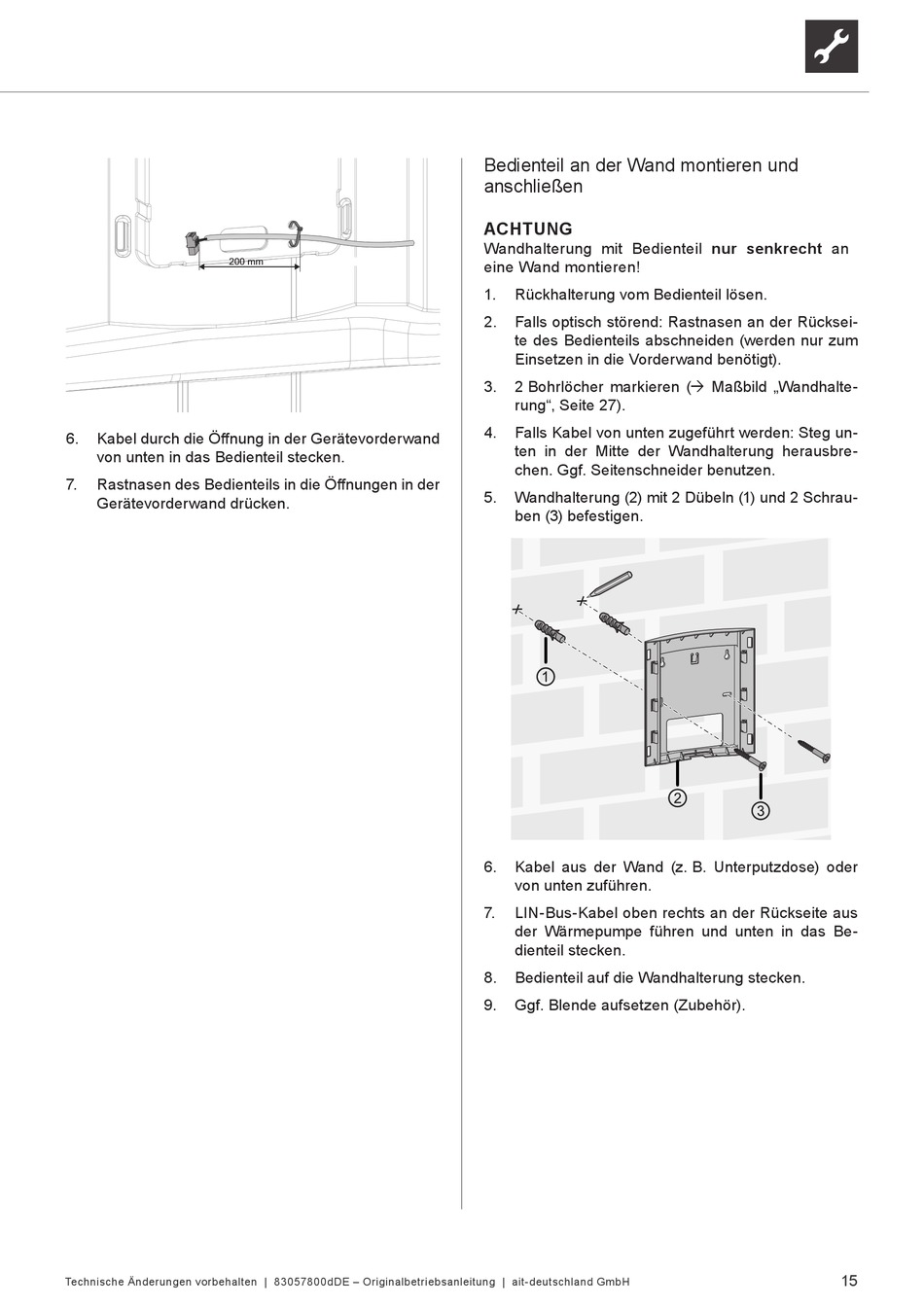

Bedienteil an der Wand montieren und
anschließen
ACHTUNG
Wandhalterung mit Bedienteil nur senkrecht an
eine Wand montieren!
1. Rückhalterung vom Bedienteil lösen.
2. Falls optisch störend: Rastnasen an der Rücksei-
te des Bedienteils abschneiden (werden nur zum
Einsetzen in die Vorderwand benötigt).
3. 2 Bohrlöcher markieren ( Maßbild „Wandhalte-
rung", Seite 27).
4. Falls Kabel von unten zugeführt werden: Steg un-
ten in der Mitte der Wandhalterung herausbre-
chen. Ggf. Seitenschneider benutzen.
5. Wandhalterung (2) mit 2 Dübeln (1) und 2 Schrau-
ben (3) befestigen.
6. Kabel aus der Wand (z. B. Unterputzdose) oder
von unten zuführen.
7. LIN-Bus-Kabel oben rechts an der Rückseite aus
der Wärmepumpe führen und unten in das Be-
dienteil stecken.
8. Bedienteil auf die Wandhalterung stecken.
9. Ggf. Blende aufsetzen (Zubehör).
