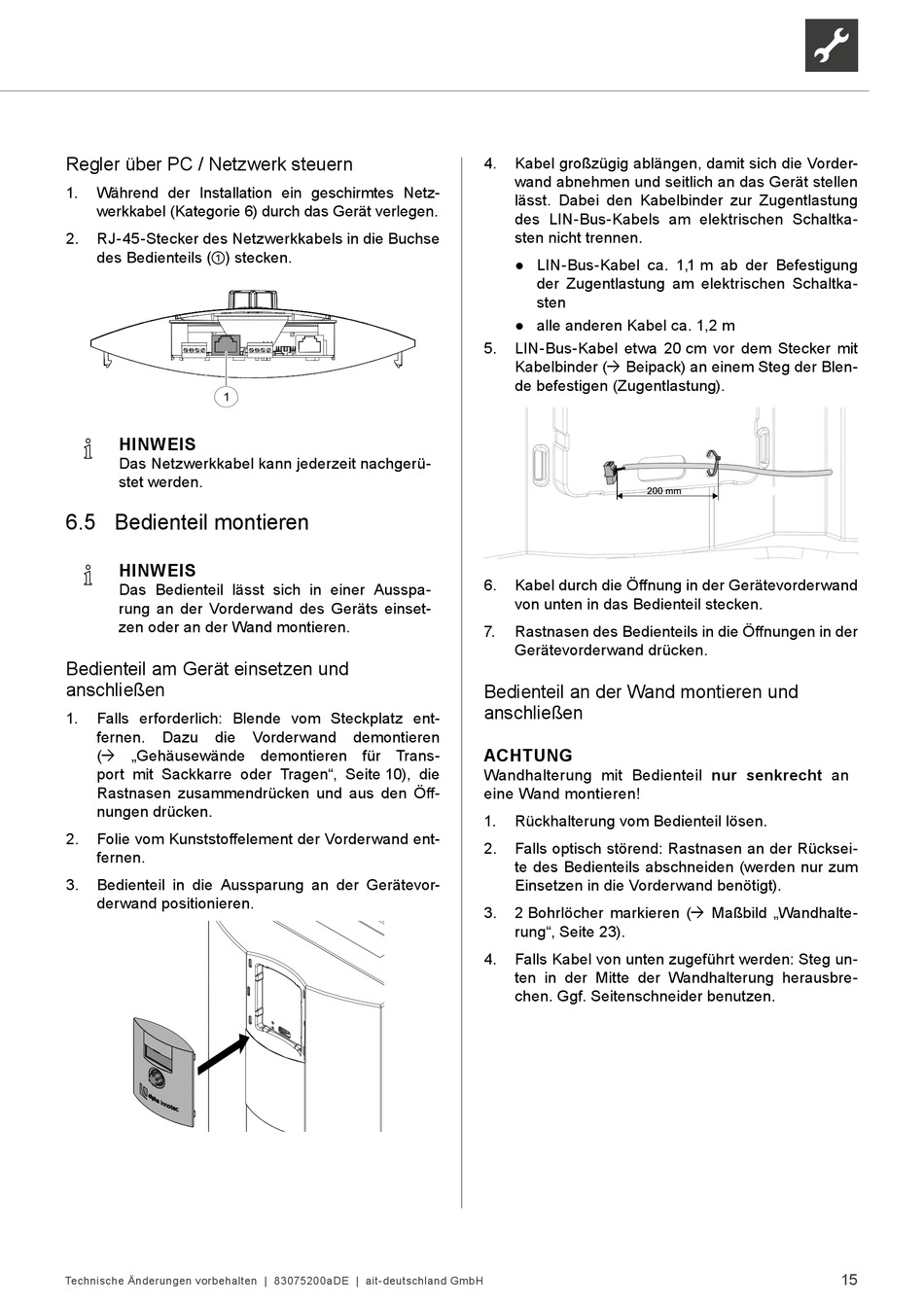

alpha innotec SW 302H3 DS01 Betriebsanleitung Seite 15

Sole/wasser-wärmepumpen

Werbung

Regler über PC / Netzwerk steuern
1.
Während der Installation ein geschirmtes Netz-
werkkabel (Kategorie 6) durch das Gerät verlegen.
2.
RJ-45-Stecker des Netzwerkkabels in die Buchse
des Bedienteils (①) stecken.
1
HINWEIS
Das Netzwerkkabel kann jederzeit nachgerü-
stet werden.
6.5 Bedienteil montieren
HINWEIS
Das Bedienteil lässt sich in einer Ausspa-
rung an der Vorderwand des Geräts einset-
zen oder an der Wand montieren.
Bedienteil am Gerät einsetzen und
anschließen
1.
Falls erforderlich: Blende vom Steckplatz ent-
fernen.
Dazu
die
( „Gehäusewände demontieren für Trans-
port mit Sackkarre oder Tragen", Seite 10), die
Rastnasen zusammendrücken und aus den Öff-
nungen drücken.
2.
Folie vom Kunststoffelement der Vorderwand ent-
fernen.
3.
Bedienteil in die Aussparung an der Gerätevor-
derwand positionieren.
Technische Änderungen vorbehalten | 83075200aDE | ait-deutschland GmbH
Vorderwand
demontieren
4.
Kabel großzügig ablängen, damit sich die Vorder-
wand abnehmen und seitlich an das Gerät stellen
lässt. Dabei den Kabelbinder zur Zugentlastung
des LIN-Bus-Kabels am elektrischen Schaltka-
sten nicht trennen.
● LIN-Bus-Kabel ca. 1,1 m ab der Befestigung
der Zugentlastung am elektrischen Schaltka-
sten
● alle anderen Kabel ca. 1,2 m
5.
LIN-Bus-Kabel etwa 20 cm vor dem Stecker mit
Kabelbinder ( Beipack) an einem Steg der Blen-
de befestigen (Zugentlastung).
200 mm
6.
Kabel durch die Öffnung in der Gerätevorderwand
von unten in das Bedienteil stecken.
7.
Rastnasen des Bedienteils in die Öffnungen in der
Gerätevorderwand drücken.
Bedienteil an der Wand montieren und
anschließen
ACHTUNG
Wandhalterung mit Bedienteil nur senkrecht an
eine Wand montieren!
1.
Rückhalterung vom Bedienteil lösen.
2.
Falls optisch störend: Rastnasen an der Rücksei-
te des Bedienteils abschneiden (werden nur zum
Einsetzen in die Vorderwand benötigt).
3.
2 Bohrlöcher markieren ( Maßbild „Wandhalte-
rung", Seite 23).
4.
Falls Kabel von unten zugeführt werden: Steg un-
ten in der Mitte der Wandhalterung herausbre-
chen. Ggf. Seitenschneider benutzen.
15
