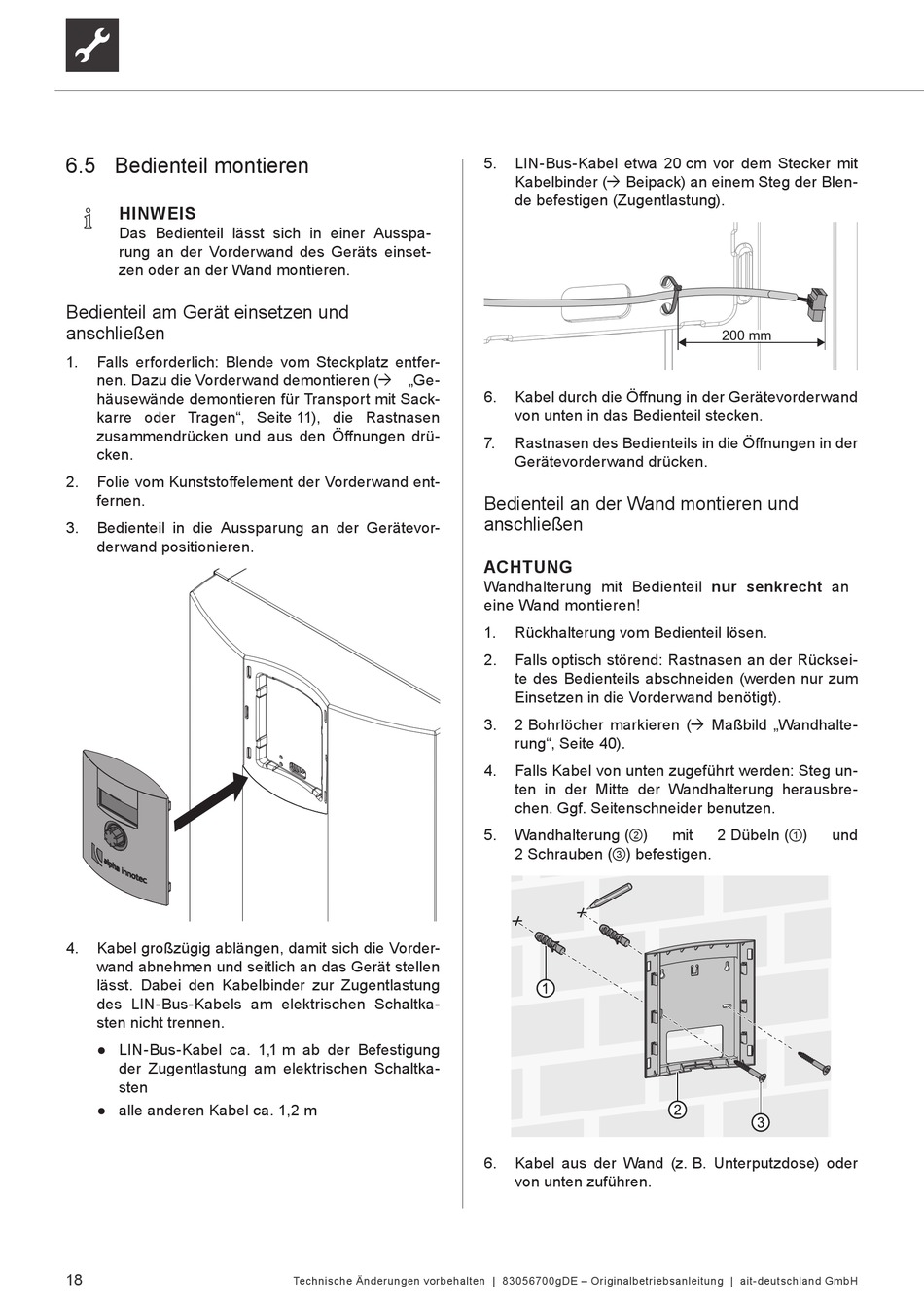

6.5 Bedienteil montieren
HINWEIS
Das Bedienteil lässt sich in einer Ausspa-
rung an der Vorderwand des Geräts einset-
zen oder an der Wand montieren.
Bedienteil am Gerät einsetzen und
anschließen
1.
Falls erforderlich: Blende vom Steckplatz entfer-
nen. Dazu die Vorderwand demontieren ( „Ge-
häusewände demontieren für Transport mit Sack-
karre oder Tragen", Seite 11), die Rastnasen
zusammendrücken und aus den Öffnungen drü-
cken.
2.
Folie vom Kunststoffelement der Vorderwand ent-
fernen.
3.
Bedienteil in die Aussparung an der Gerätevor-
derwand positionieren.
4.
Kabel großzügig ablängen, damit sich die Vorder-
wand abnehmen und seitlich an das Gerät stellen
lässt. Dabei den Kabelbinder zur Zugentlastung
des LIN-Bus-Kabels am elektrischen Schaltka-
sten nicht trennen.
● LIN-Bus-Kabel ca. 1,1 m ab der Befestigung
der Zugentlastung am elektrischen Schaltka-
sten
● alle anderen Kabel ca. 1,2 m
18
Technische Änderungen vorbehalten | 83056700gDE – Originalbetriebsanleitung | ait-deutschland GmbH
5.
LIN-Bus-Kabel etwa 20 cm vor dem Stecker mit
Kabelbinder ( Beipack) an einem Steg der Blen-
de befestigen (Zugentlastung).
6.
Kabel durch die Öffnung in der Gerätevorderwand
von unten in das Bedienteil stecken.
7.
Rastnasen des Bedienteils in die Öffnungen in der
Gerätevorderwand drücken.
Bedienteil an der Wand montieren und
anschließen
ACHTUNG
Wandhalterung mit Bedienteil nur senkrecht an
eine Wand montieren!
1.
Rückhalterung vom Bedienteil lösen.
2.
Falls optisch störend: Rastnasen an der Rücksei-
te des Bedienteils abschneiden (werden nur zum
Einsetzen in die Vorderwand benötigt).
3.
2 Bohrlöcher markieren ( Maßbild „Wandhalte-
rung", Seite 40).
4.
Falls Kabel von unten zugeführt werden: Steg un-
ten in der Mitte der Wandhalterung herausbre-
chen. Ggf. Seitenschneider benutzen.
Wandhalterung (②)
5.
2 Schrauben (③) befestigen.
6.
Kabel aus der Wand (z. B. Unterputzdose) oder
von unten zuführen.
200 mm
2 Dübeln (①)
mit
und
