3

Beschreibung

3.1 Aufbau

HINWEIS
In diesem Abschnitt sind im Wesentlichen
die Komponenten benannt, die für die Erfül-
lung der in dieser Betriebsanleitung beschrie-
benen Aufgaben relevant sind.

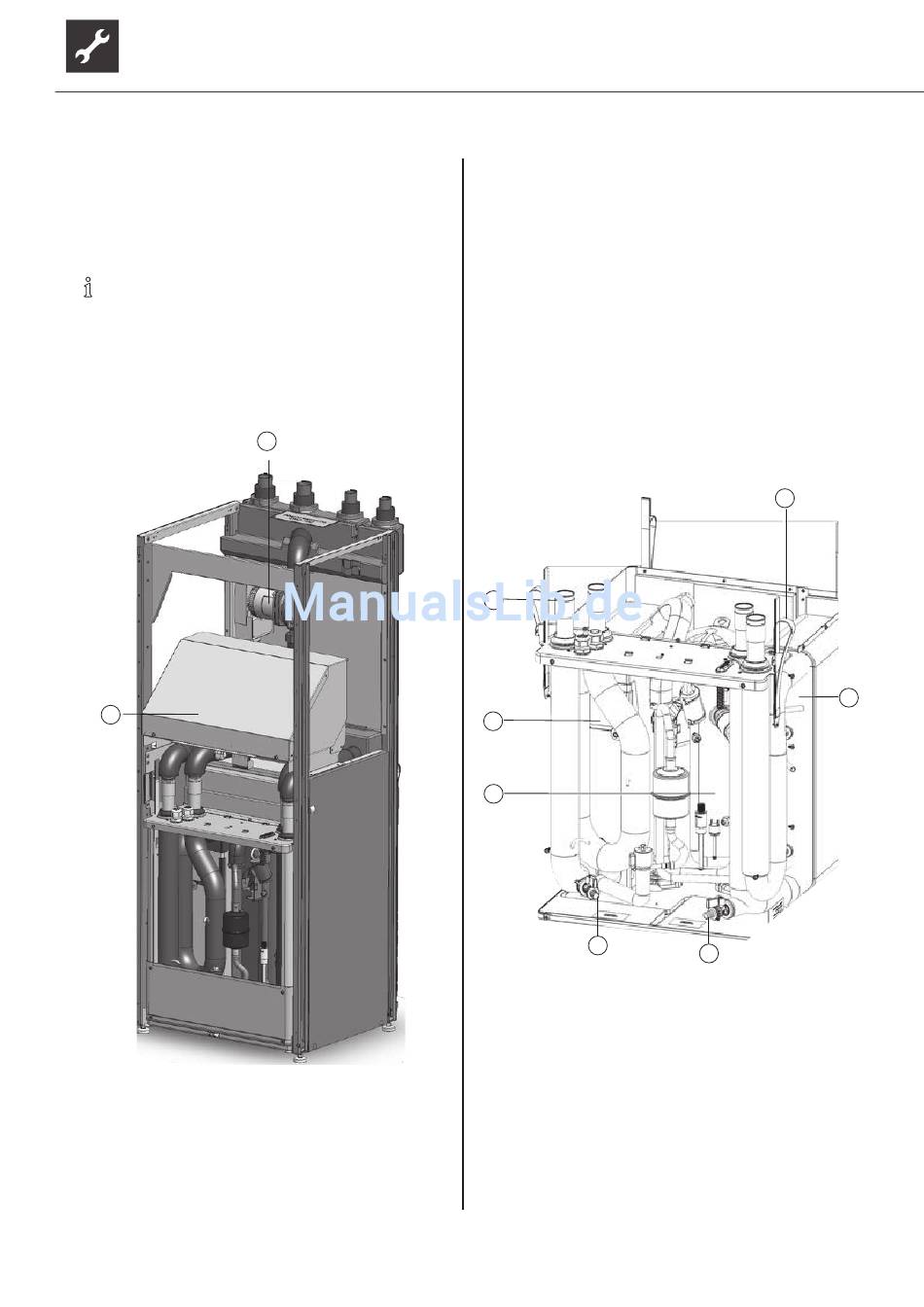

Gehäuse mit Gerätekomponenten
1
1 Elektrischer Schaltkasten
2 Sole-Umwälzpumpe
6
2
Technische Änderungen vorbehalten | 83057800bDE – Originalbetriebsanleitung | ait-deutschland GmbH
Typenschild
Typenschilder sind an folgenden Stellen des Geräts
angebracht:
● an der rechten Außenwand oben
● an der Rückwand innen oben
Das Typenschild enthält ganz oben folgende Infor-
mationen:
● Gerätetyp, Artikelnummer
● Seriennummer, Geräteindex
Weiterhin enthält das Typenschild eine Übersicht
über die wichtigsten technischen Daten.
Modulbox
3
2
1
7
1 Verdichter
2 Verdampfer
3 Schwingungsentkopplung (4x)
4 Traglasche (4x)
5 Verflüssiger
6 Füll- und Entleerhahn Heizung
7 Füll- und Entleerhahn Wärmequelle
4
5
6
