2.6.3 Câblage
Important: le câble fl exible, à utiliser pour le branchement de l'alimentation électrique, doit être au
moins dans une gaine ordinaire en PVC et respecter la désignation 227 IEC 53 (CENELEC H05VV-F
ou H05VVH2-F ou une autre meilleure).

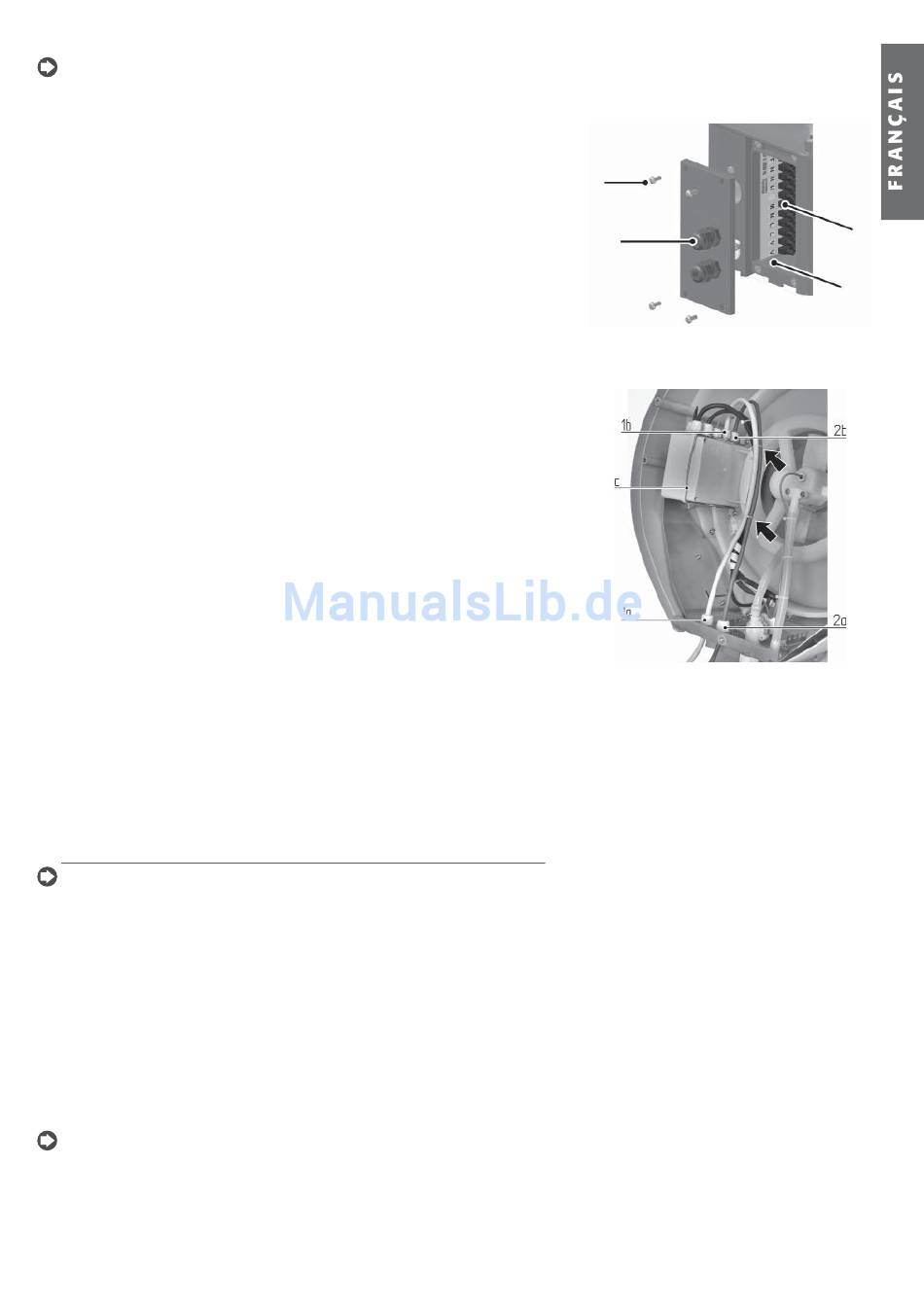

Câblage humiDisk (fi g. 2.t):
10
• Ouvrir le couvercle du boîtier électrique, situé dans la partie postérieure de la machine, en dévissant
les quatre vis V;
• faire passer le fi l d'alimentation à travers le chaumard P;
• extraire la plaque à bornes M du boîtier;
• câbler la phase à la borne F, le neutre à la borne N et la terre à la borne qui a le symbole de la terre;
• remettre la plaque à bornes dans le boîtier en faisant défi ler la cornière de soutien dans les guidages G;
• refermer le boîtier.
Câblage humiDisk ( fi g. 2.u):
65
• Démonter le boîtier électrique en faisant levier sur le ressort de blocage c. Le boîtier descend: enlever le
couvercle en dévissant les quatre vis . Sur le boîtier se trouvent deux chaumards qu'on utilisera pour faire
passer le câble d'alimentation et le câble de l'humidostat jusqu'à la carte électronique;
• faire passer le fi l d'alimentation à travers le chaumard 1a de la machine, puis à travers le chaumard 1b
du boîtier électrique. Fixer les fi ls de phase et le neutre aux bornes N 230F de la fi che et le fi l de terre
à la borne volante située à l'intérieur du boîtier;
• Passer le fi l de l'humidostat de la même façon à travers le chaumard 2a de la machine, puis à travers le
chaumard 2b du boîtier électrique et brancher aux bornes UMID de la carte ;
• Utiliser les 2 colliers fournis pour fi xer les deux fi ls qu'on vient de passer, au câblage précédent: les
colliers doivent être mis dans la position mise en évidence par les fl èches. Serrer les quatre bagues des
chaumards.
Lorsque les branchements électriques sont effectués, fermer soigneusement le boîtier à l'aide des vis
spéciales, et le remettre à sa place grâce au ressort de fi xation C.
A la fi n de l'installation l'intérieur de la machine doit apparaître comme indiqué à la fi g. 2.u.

2.7 Branchements hydrauliques

N.B. les tuyaux hydrauliques de branchement sont fournis de série uniquement pour l'humiDisk
l'humiDisk ils sont disponibles en option.
10
L'installation de l'humidifi cateur prévoit le branchement aux tuyaux d'alimentation et de drainage
de l'eau. Pour le branchement voir fi gure 2.v pour l'humiDisk
L'installation de l'humidifi cateur prévoit le branchement aux tuyaux d'alimentation et de drainage
de l'eau . Pour le branchement voir fi gure 2.v pour l'humiDisk
Le tuyau d'alimentation A, fourni , présente aux extrémités une bague fi letée G 3/4: brancher l'extrémité à
90° à l'électrovanne de l'humiDisk, l'autre extrémité (180°) directement à un robinet B, ou à une allonge.
Il est conseillé d'installer un fi ltre mécanique C en aval du robinet B comme indiqué à la Fig. 2.v et 2.z.
Pour le drainage de l'eau utiliser le tuyau en plastique D, fourni, ou un tuyau semblable d'un diamètre
interne de 10mm. Le tuyau doit être installé comme indiqué à la Fig. 2.v et 2.z avec une pente minimum de
10°, afi n de garantir la vidange de l'eau. Si l'on devait ajouter un siphon E il doit se trouver sur la vidange
principale et non pas sur le tuyau de vidange branché à la machine.
Important: Pour garantir un drainage régulier de l'eau, s'assurer que le tuyau de vidange soit incliné et bien
droit, sans coudes ou étranglements de n'importe quel type.
humiDisk - +030222021 - rel. 2.1 - 01.03.2012
65
et fi gure 2.z pour l'humiDisk .
10 65
et fi gure 2.z pour l'humiDisk .
10 65
V
P
, pour
13
M
G
Fig. 2.t
Fig. 2.u
