8. TABLEAUX ELECTRIQUES CAREL EN OPTION
En plus du mode de fonctionnement exposé ci-dessus, l'humiDisk65 peut être géré à travers des tableaux
électriques spéciaux basés sur les humidostats CAREL.
Ces tableaux électriques permettent une régulation plus précise de l'humidité désirée dans le milieu, étant
donné qu'on les utilise avec des sondes d'humidité CAREL; d'autre part, ils permettent une gestion parti-
culière des cycles de vidange de l'eau en introduisant la fonctionnalité des lavages, non seulement à la fi n
de chaque cycle d'humidifi cation mais aussi au début.
De cette façon on est sûrs que l'humidifi cateur effectue toujours un lavage du bac d'alimentation à chaque
départ de demande d'humidité.
Il existe deux modèles de tableaux électriques :
• Pour le contrôle d'un seul humiDisk65;
• Pour le contrôle de deux humiDisk65 en parallèle.
8.1 Tableau électrique UCQ065D100 pour le contrôle d'un seul
humidifi cateur centrifuge UC0650D000 ou UC0650D100
QS1
MAIN
FU1
SWITCH
0.5A GL
6A
Attention: pour les branchements électriques utiliser des conducteurs isolés d'une section minimum de
1,5 mm
2
. On accède au boîtier de dérivation de l'humidifi cateur en démontant le fi ltre à air comme décrit
au chapitre 6.
Les tableaux ayant un nº de série inférieur à 148220 ont un régulateur IRDR ; tandis que ceux ayant un nº
de série supérieur ont un régulateur DN33.

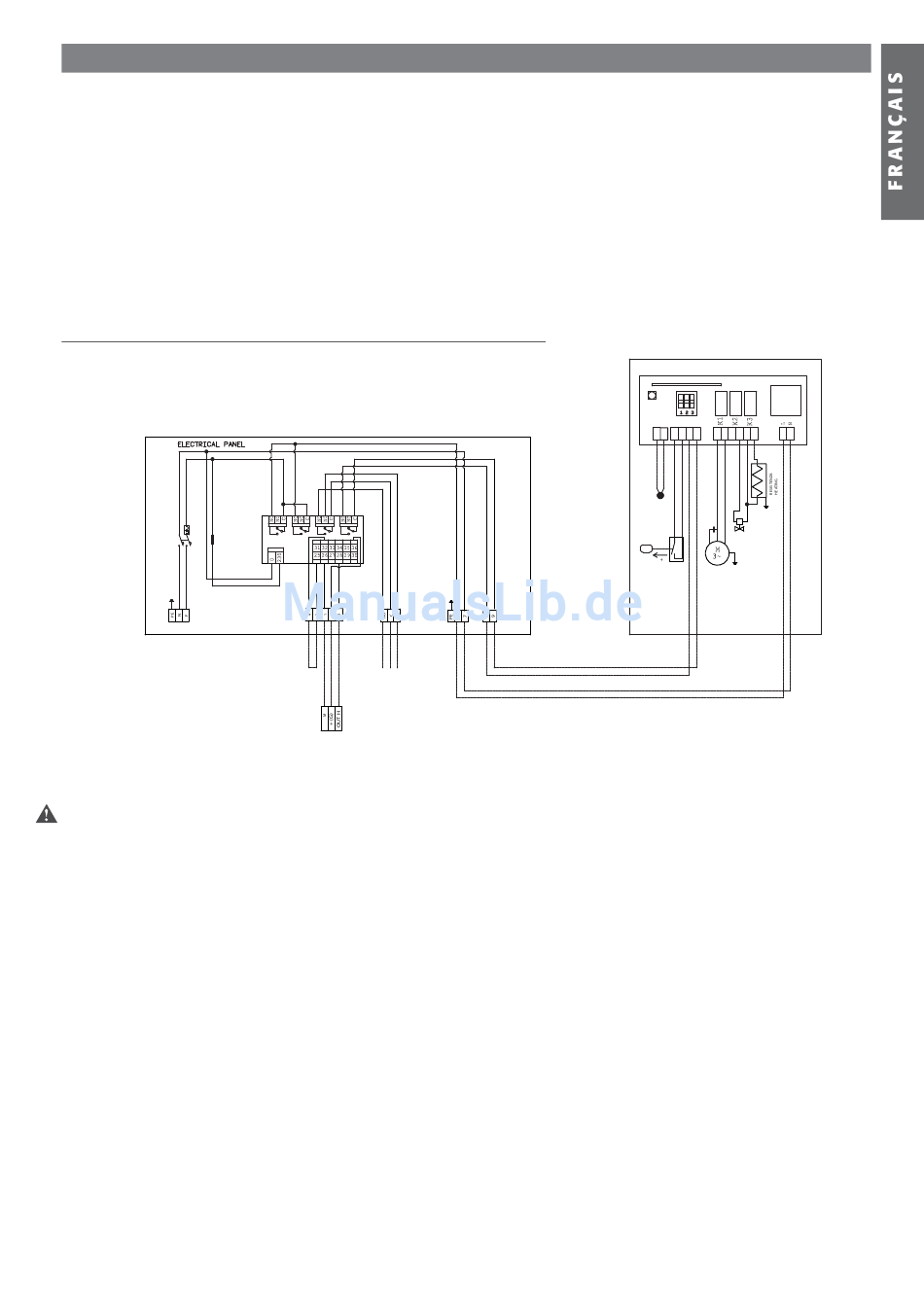

8.1.1 branchement du tableau électrique UCQ065D100 à l'humidifi cateur UC0650D"X"00
Brancher:
• la borne 6 du tableau électrique à la borne F de l'humidifi cateur;
• la borne 7 du tableau électrique à la borne N de l'humidifi cateur;
• la borne 8 du tableau électrique à la première borne UMID de l'humidifi cateur;
• la borne 9 du tableau électrique à la deuxième borne UMID de l'humidifi cateur.
8.1.2 branchement de la puissance électrique
Brancher:
• le câble de la phase à la borne F du tableau électrique;
• le câble du neutre à la borne N du tableau électrique;
• le câble de terre à la borne PE du tableau électrique.
8.1.3 Branchement de la sonde active d'humidité DPPC11, DPPC21, DPWC111, DPWC11, DPWC111
Brancher:
• la borne 1 du tableau électrique à la borne M (référence/round) de la sonde active d'humidité;
• la borne 2 du tableau électrique à la borne + (G) (alimentation) de la sonde active d'humidité;
• la borne 3 du tableau électrique à la borne out H (sortie active d'humidité) de la sonde active d'humidité;
la borne 1 du tableau électrique à la borne M (référence/round) de la sonde active d'humidité.
humiDisk - +030222021 - rel. 2.1 - 01.03.2012
D01
D03
D02
D04
DI2
GND
-B2
+B2
B2
+12V
POWER
D11 GND
-B1
+B1
B1
+5V
REMOTE
ALLARM
ON/OFF
OUTPUT
HUMIDITY
PROBE
Fig. 8.a
21
NTC
LEVEL
UMID
CARICO/FILL
CENTRIFUGAL
HUMIDIFIER
