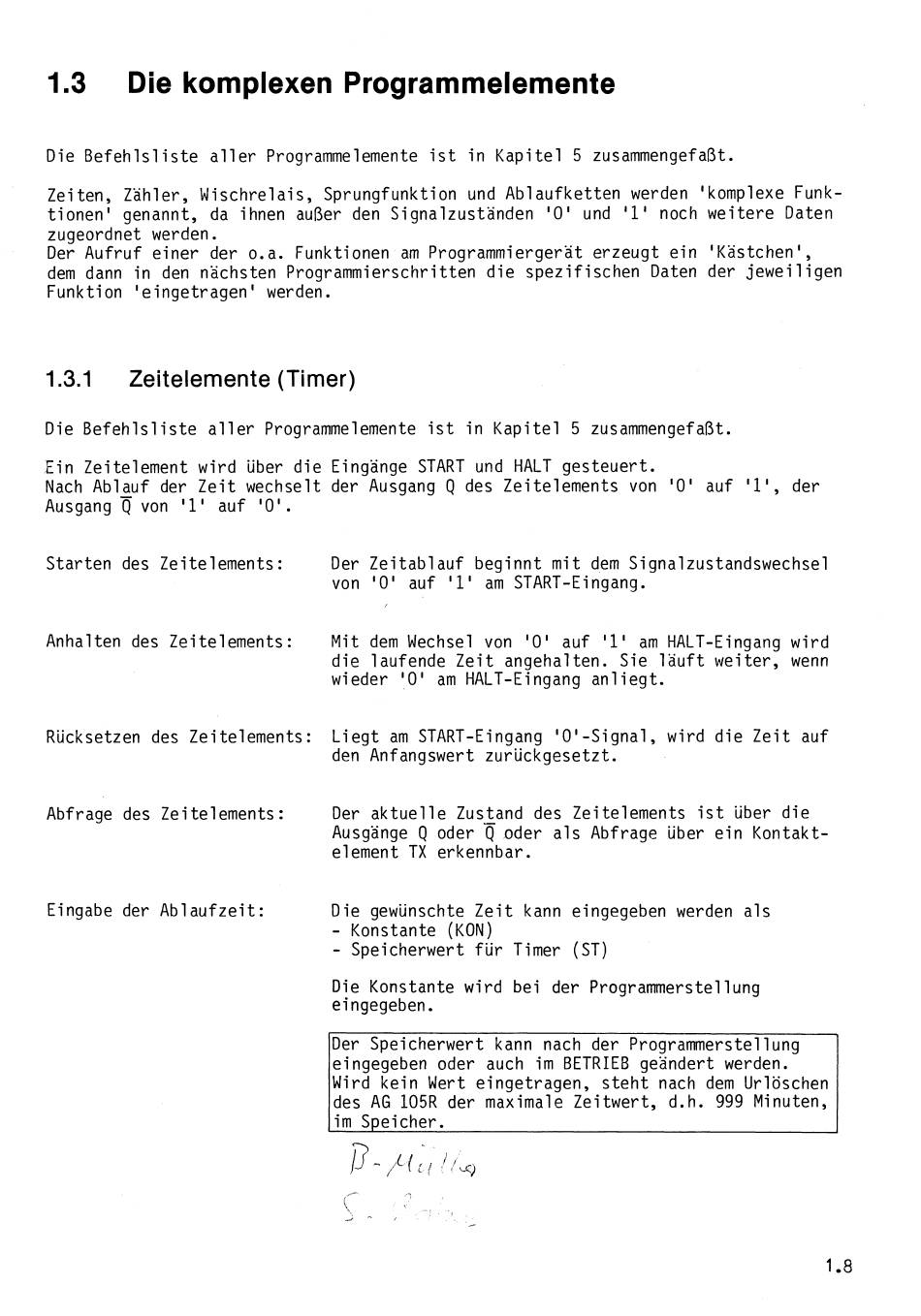

1.3
Die komplexen Programmelemente
D i e B e f e h l s l i s t e a l l e r Programmelemente i s t i n K a p i t e l 5 zusammengefaßt.
Z e i t e n , Zähler, W i s c h r e l a i s , S p r u n g f u n k t i o n und A b l a u f k e t t e n werden 'komplexe Funk-
t i o n e n ' genannt, da ihnen außer den S i g n a l z u s t ä n d e n ' 0 ' und '1' noch w e i t e r e Daten
zugeordnet werden.
Der A u f r u f e i n e r d e r 0.a.
Funktionen a m Programmiergerät e r z e u g t e i n ' K ä s t c h e n ' ,
dem dann i n den nächsten P r o g r a m m i e r s c h r i t t e n d i e s p e z i f i s c h e n Daten der j e w e i l i g e n
F u n k t i o n ' e i n g e t r a g e n ' werden.
1.3.1
Zeitelemente (Timer)
D i e B e f e h l s l i s t e a l l e r Programmelemente i s t i n K a p i t e l 5 zusammengefaßt.
E i n Z e i t e l e m e n t w i r d über d i e Eingänge START und HALT g e s t e u e r t .
Nach A b l a u f der Z e i t wechselt der Ausgang Q des Z e i t e l e m e n t s von ' 0 ' a u f
' I ' ,
der
Ausgang
Q
von
'1'
a u f ' 0 ' .
S t a r t e n des Z e i t e l e m e n t s :
Der Z e i t a b l a u f b e g i n n t
m i t
dem Signalzustandswechse1
von ' 0 ' a u f '1' am START-Eingang.
Anhalten des Z e i t e l e m e n t s :
M i t dem Wechsel von ' 0 ' a u f '1' am HALT-Eingang w i r d
d i e l a u f e n d e Z e i t angehalten. S i e l ä u f t w e i t e r , wenn
wieder ' 0 ' am HALT-Eingang an1 i e g t .
Rücksetzen des Z e i t e l e m e n t s :
L i e g t am START-Eingang ' 0 ' - S i g n a l ,
w i r d d i e Z e i t a u f
den Anfangswert z u r ü c k g e s e t z t .
Abfrage des Z e i t e l e m e n t s :
Der a k t u e l l e Zustand des Z e i t e l e m e n t s i s t über d i e
Ausgänge Q oder
,oder a l s Abfrage über e i n K o n t a k t -
element TX erkennbar.
Eingabe der A b l a u f z e i t :
D i e gewünschte Z e i t kann eingegeben werden a l s
-
Konstante (KON)
-
Speicherwert f ü r Timer (ST)
D i e Konstante w i r d b e i der Programmerstellung
eingegeben.
Der S p e i c h e r w e r t kann nach der Programmerstellung
eingegeben oder auch irn BETRIEB geändert werden.
Wird k e i n Wert e i n g e t r a g e n , s t e h t nach dem Urlöschen
des AG 105R d e r maximale Z e i t w e r t , d. h. 999 Minuten,
im Speicher.
