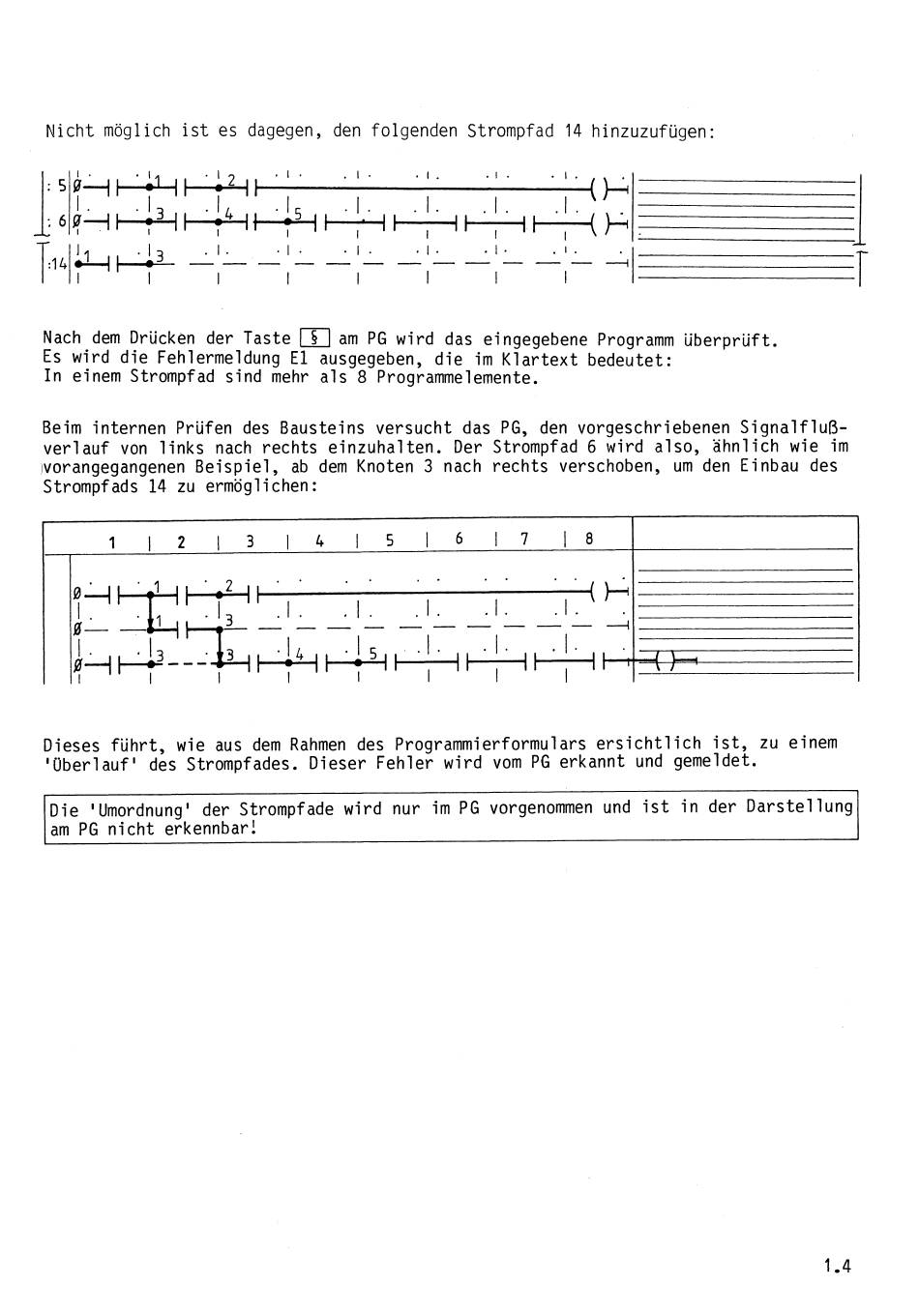

N i c h t m ö g l i c h i s t es dagegen, den f o l g e n d e n Strompfad 14 h i n z u z u f ü g e n :
Nach dem Drücken der T a s t e
1
am PG w i r d das eingegebene Programm ü b e r p r ü f t .
Es w i r d d i e Fehlermeldung E 1 ausgegeben, d i e im K l a r t e x t b e d e u t e t :
I n einem Strompfad s i n d mehr a l s 8 Programmelemente.
Beim i n t e r n e n Prüfen des B a u s t e i n s v e r s u c h t das PG, den vorgeschriebenen S i g n a l f l u ß -
v e r l a u f von l i n k s nach r e c h t s e i n z u h a l t e n . Der Strompfad 6 w i r d a l s o , ä h n l i c h w i e i m
vorangegangenen B e i s p i e l , ab dem Knoten 3 nach r e c h t s verschoben,
um den E i n b a u des
Strompfads 14 zu ermöglichen:
Dieses f ü h r t ,
w i e aus dem Rahmen des Programmierformulars e r s i c h t l i c h i s t , zu einem
' ü b e r l a u f ' des Strompfades. D i e s e r F e h l e r w i r d vom PG e r k a n n t und gemeldet.
D i e 'Umordnung' der Strompfade w i r d n u r i m PG vorgenommen und i s t i n d e r D a r s t e l l u n g
am PG n i c h t erkennbar!
