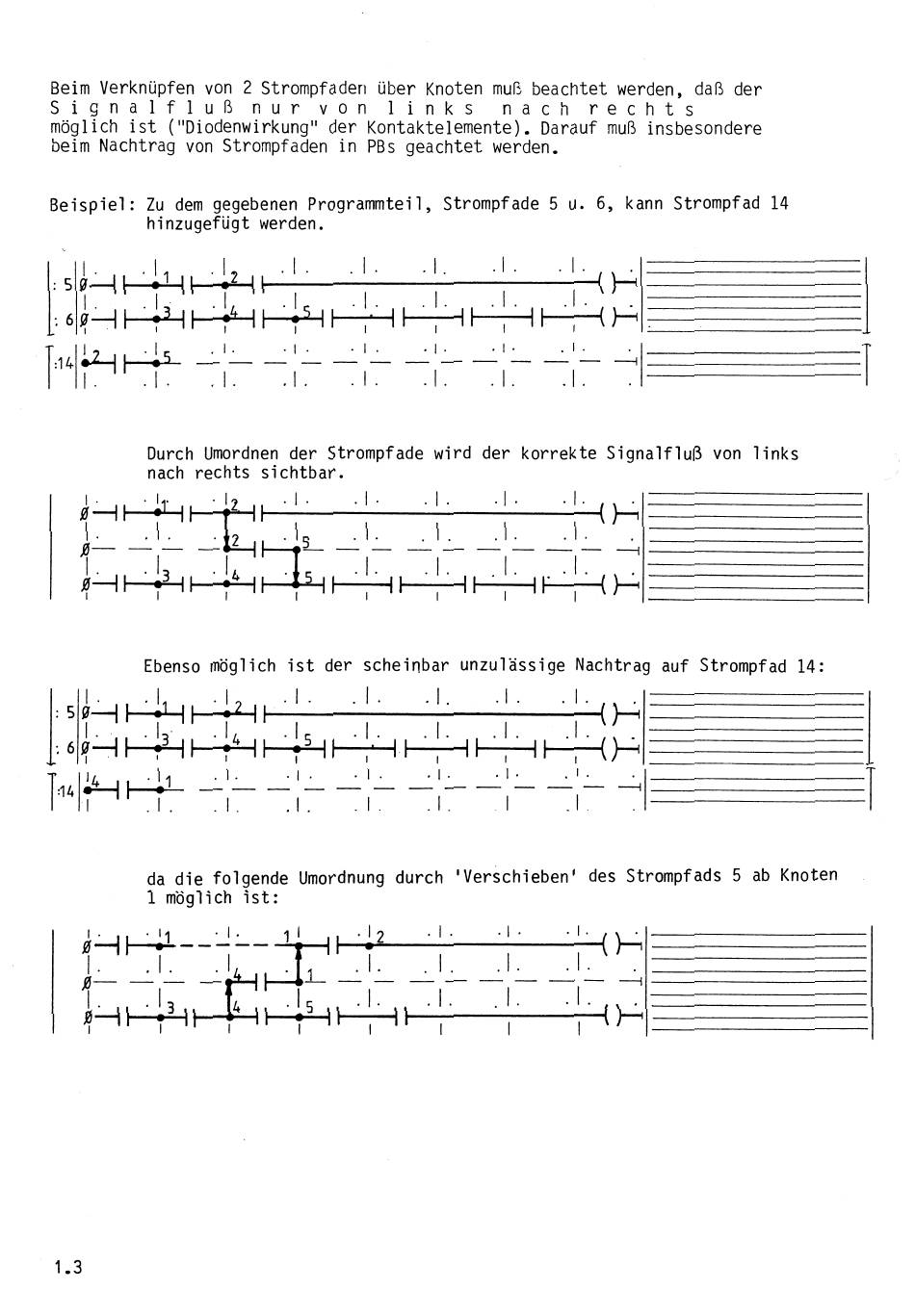

Beim Verknüpfen von 2 Strompfaderi über Knoten
mul;,
beachtet werden, daß der
S i c ~ n a l f l u ß
n u r
v o n
l i n k s
n a c h
r e c h t s
möglich i s t ("Diodenwirkung" der Kontaktelemente). Darauf muß insbesondere
beim Nachtrag von Strornpfaden in
PBs geachtet werden.
Beispiel: Zu dem gegebenen Programmteil, Strompfade 5
U .
6 , kann Strompfad 1 4
hinzugefügt werden.
Durch Umordnen der Strompfade wird der korrekte Signalfluß von links
nach rechts sichtbar.
Ebenso möglich i s t der scheinbar unzulässige Nachtrag auf Strompfad 14:
da die folgende Umordnung durch 'Verschieben' des Strompfads 5 ab Knoten
1 möglich i s t :
