1.1

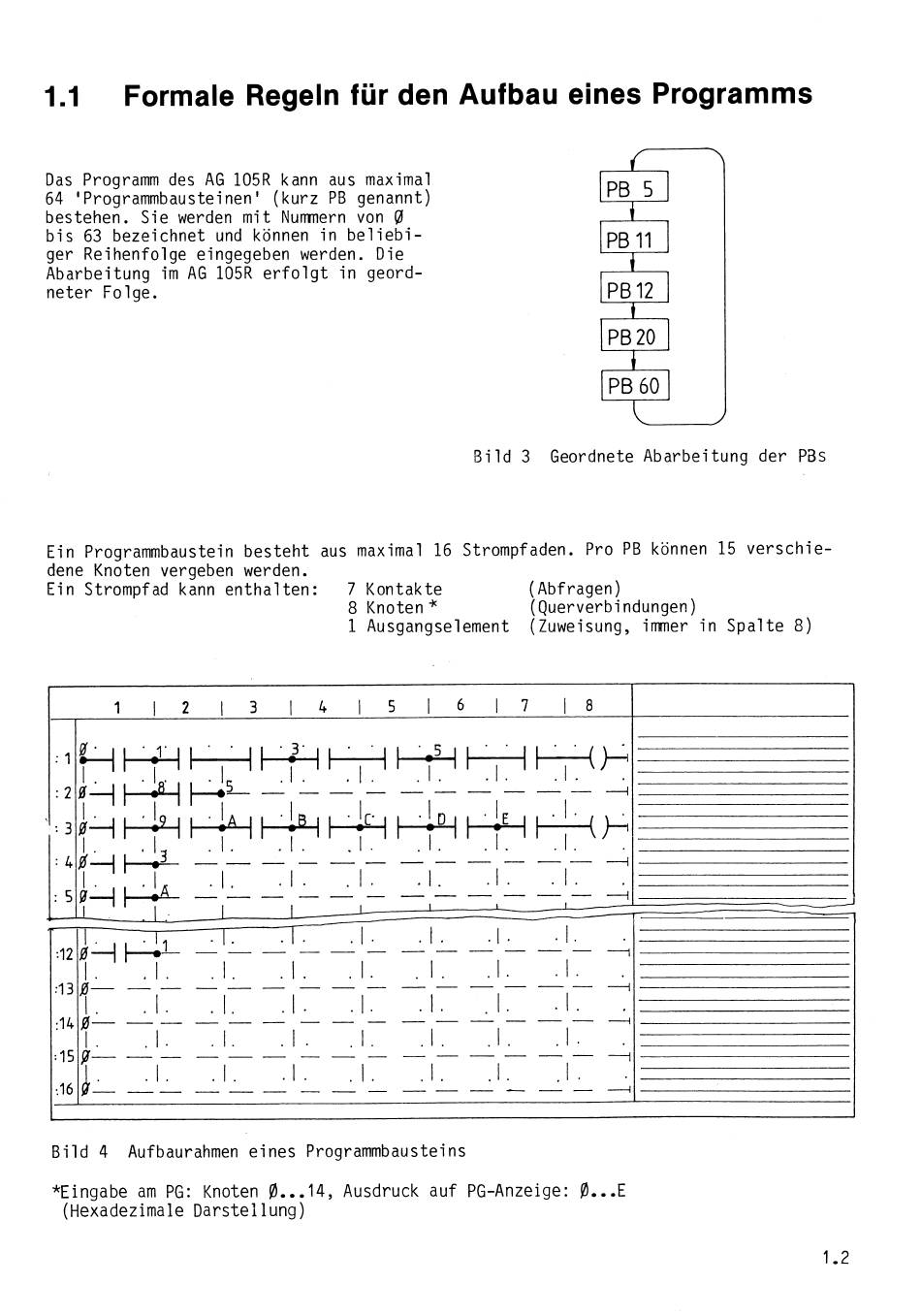

Formale Regeln für den Aufbau eines Programms
Das Programm des A G 105R kann aus maximal
64
'
Programmbaustei nen' ( k u r z PB genannt)
bestehen. S i e werden m i t Numnern von
0
b i s 63 bezeichnet und können i n b e l i e b i -
ger R e i h e n f o l g e eingegeben werden. D i e
A b a r b e i t u n g i m AG 105R e r f o l g t i n geord-
n e t e r Folge.
B i l d 3
Geordnete A b a r b e i t u n g d e r P ~ s
E i n Programmbaustein b e s t e h t aus maximal 16 Strompfaden. Pro PB können 15 v e r s c h i e -
dene Knoten vergeben werden.
E i n Strompfad kann e n t h a l t e n :
7 K o n t a k t e
( Abfragen)
8 Knoten
*
(Querverbindungen)
1
Ausgangselement
(Zuweisung, immer i n S p a l t e 8 )
B i l d 4
Aufbaurahmen e i n e s Programmbausteins
*Eingabe am PG: Knoten
P ) . . .
14, Ausdruck a u f PG-Anzeige:
P ) . . .
E
(Hexadezimale D a r s t e i l u n g )
