9

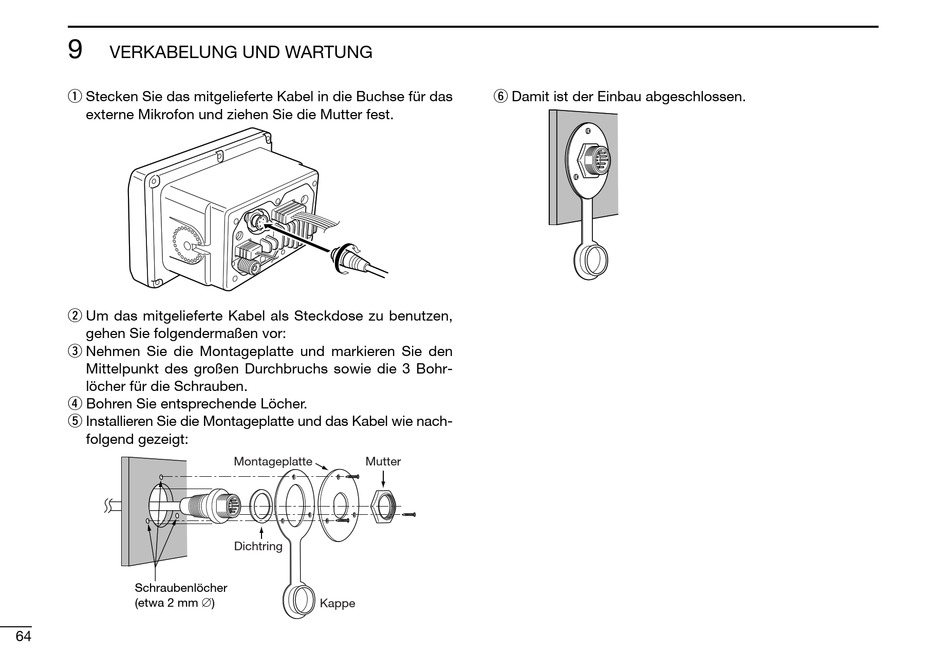

VERKABELUNG UND WARTUNG
q Stecken Sie das mitgelieferte Kabel in die Buchse für das
externe Mikrofon und ziehen Sie die Mutter fest.
w Um das mitgelieferte Kabel als Steckdose zu benutzen,
gehen Sie folgendermaßen vor:
e Nehmen Sie die Montageplatte und markieren Sie den
Mittelpunkt des großen Durchbruchs sowie die 3 Bohr-
löcher für die Schrauben.
r Bohren Sie entsprechende Löcher.
t Installieren Sie die Montageplatte und das Kabel wie nach-
folgend gezeigt:
Schraubenlöcher
(etwa 2 mm ∅)
64
Montageplatte
Mutter
Dichtring
Kappe
y Damit ist der Einbau abgeschlossen.
