Montage - Solvis SolvisCala Montageanleitung

Indachmontage

7.4 Montage

Bitte die ersten Schritte sorgfältig durchführen:
Die Bauteile Sparschalung, Montagewinkel und Kol-
lektoren müssen jeweils sehr genau zueinander
fluchten bzw. in einer Ebene liegen.
1. Untere Sparschalung montieren
• Ausgemessene Dachfläche großzügig abdecken, sodass
die Kollektoren ringsum zugänglich sind.
• Vertikale Ausrichtung der Sparschalung: Die Bretter
(1600 x 90 x 30) so montieren, dass diese ca. 140 mm
oberhalb der 1. Latte unterhalb des Kollektors liegen
(siehe auch Zeichnungen auf Seite 33 u. 34).
• Horizontale Ausrichtung der Sparschalung: Bretter über
die Breite des Kollektorfeldes so vermitteln, das der
Stoß zweier Bretter immer auf einem Sparren endet.
Die Sparschalung muss in einer Ebene mit den
Dachlatten liegen. Ggf. mitgelieferte Kunststoffkeile
zur Unterfütterung verwenden.
Die Sparschalung muss über ihre gesamte Länge in
einer Ebene liegen (Bild rechts).
• Auf jedem Sparren mit je 2 Schrauben 5 x 80 ver-
schrauben.
2. Untere Montagewinkel montieren
Für Abstände und Lage der Montagewinkel siehe
Zeichnungen auf Seite 33 und 34.
• Zuerst die beiden äußeren Winkel des Kollektorfeldes
setzen.
• Maurerschnur zwischen die Winkel spannen.
• Pro Kollektor 2 Winkel montieren:
Abstand zwischen 2 Winkeln eines Kollektors ca.
955 mm.
Abstand zwischen 2 Winkeln zwischen den Kollektoren
ca. 210 mm.
• Möglichst in die Sparren verschrauben (je 3 Schrauben
5 x 80; wo die Dachhaut verletzt werden könnte 5 x 30
verwenden)
Alle Montagewinkel müssen sehr genau fluchten!
E 25 - Technische Änderungen vorbehalten 12.05

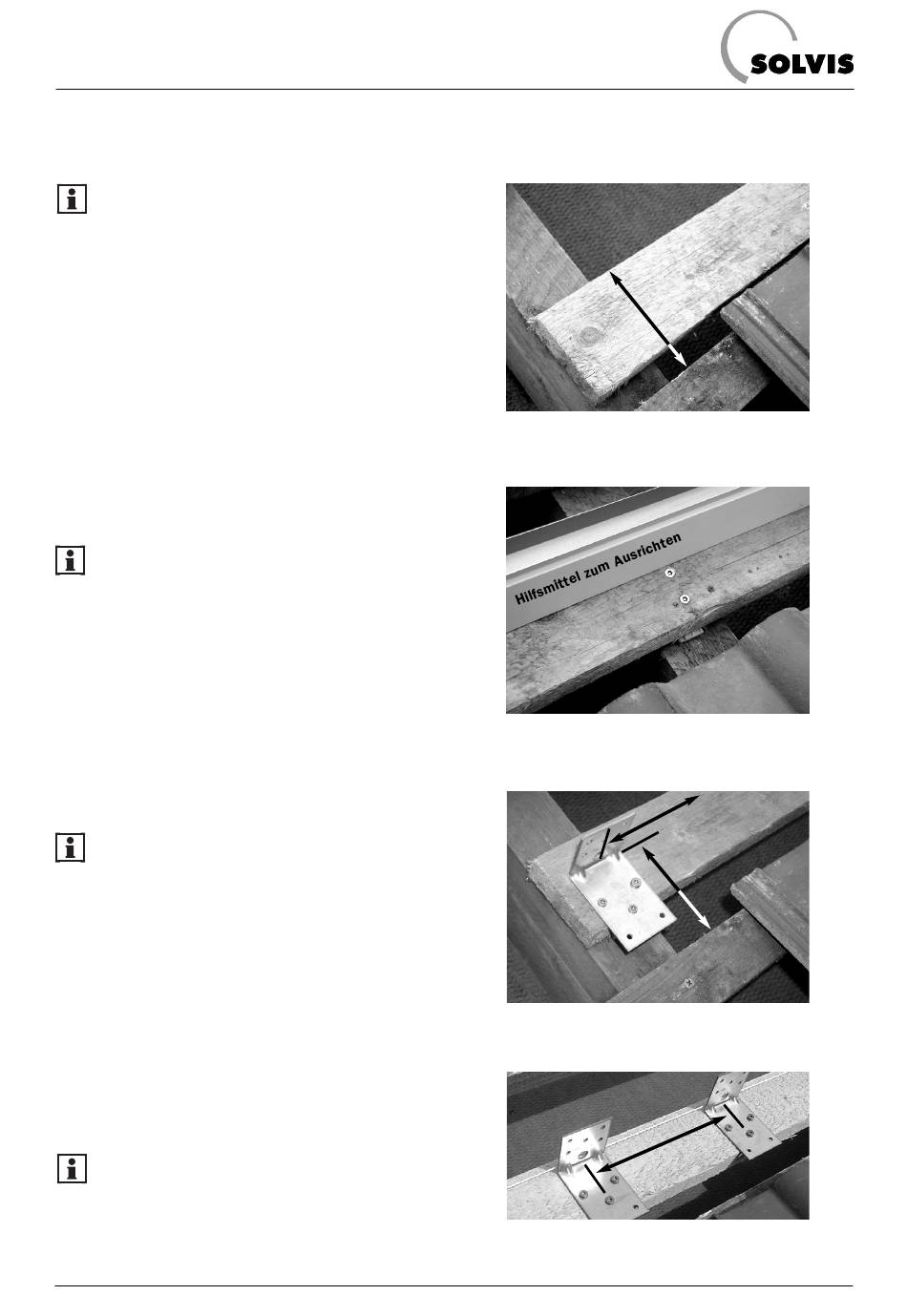

140 mm
Sparschalung 140 mm oberhalb der 1. Latte,
in einer Ebene mit Lattung
Sparschalung
Sparschalung über gesamte Länge in einer
Ebene ausrichten
120 mm
Untere Montagewinkel 120 mm von 1. Latte
~ 210 mm
Winkel zueinander fluchtend montieren,
Maurerschnur anlegen
Sparschalung
1. Latte
~ 955 mm
1. Latte
