Solvis SolvisCala Montageanleitung Seite 40

Indachmontage
• Die Bleischürzen mit dem Gummihammer sorgfältig an die
Form der Ziegeln anpassen.
• Nacheinander von allen montierten Bleischürzen den
Schutzstreifen vom Butylband an der Unterseite abzie-
hen und die Bleischürze auf die Dachziegel pressen.
Damit die Bleischürzen an den Dachziegeln haften,
müssen diese sauber und trocken sein.

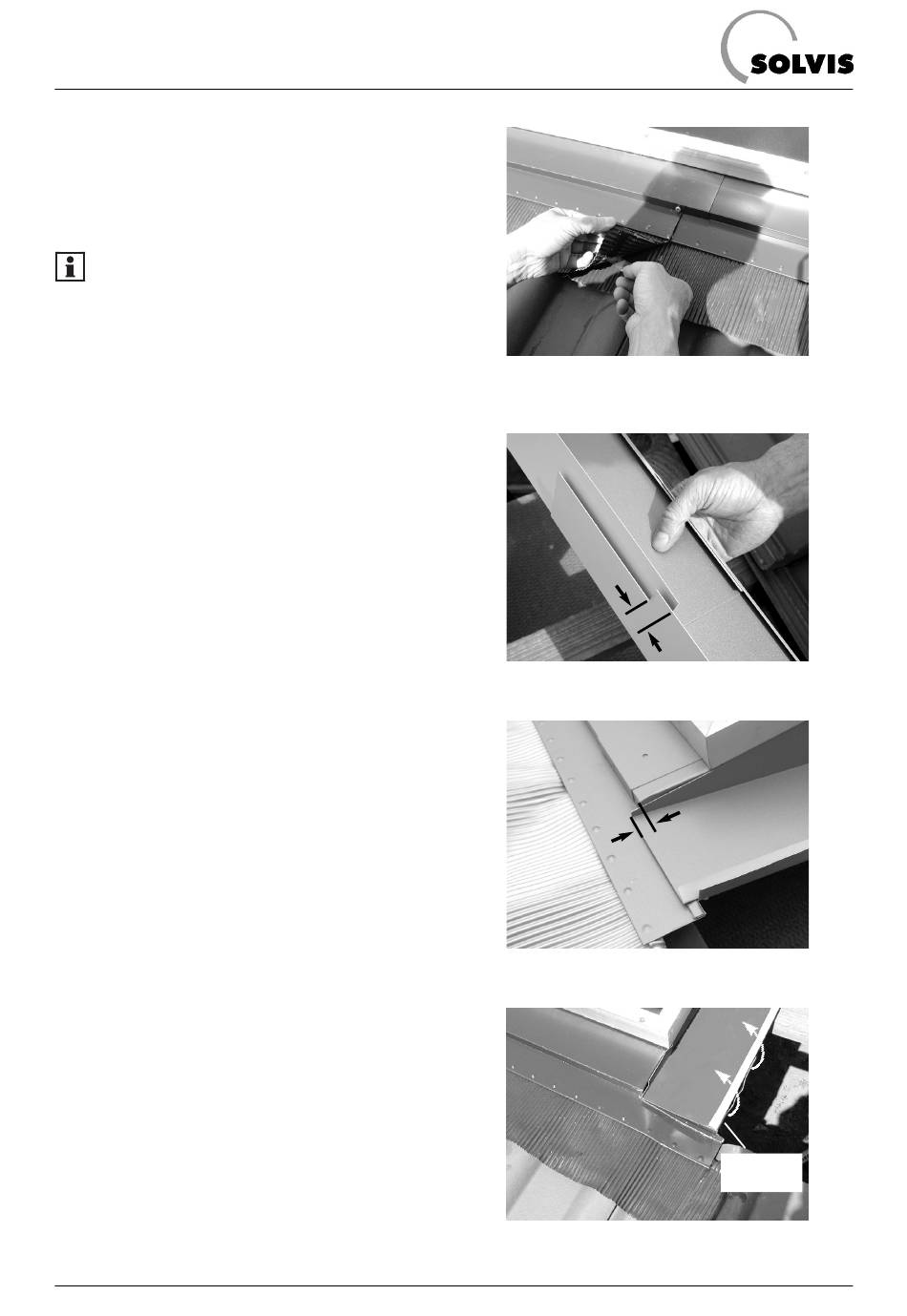

12. Seitenbleche montieren
• Für jede Seite des Kollektorfeldes jeweils ein kurzes Sei-
tenblech (SL-C) in ein langes Seitenblech (SL-F) wie im Bild
gezeigt einschieben.
• Beide Seitenbleche in die Nut am Clip einfügen.
• Die Seitenbleche so einlegen, dass die Unterkante des
Seitenbleches etwa 10 mm über die Kante der
Bleischürzenecke ragt (siehe Bild).
• Auf beiden Seiten die Falz der unten liegenden
Bleischürze über die Seitenblechkante biegen.
40
Schutzstreifen abziehen und Bleischürzen
fest andrücken
ca. 10 mm
Seitenbleche zusammenstecken
10 mm
Seitenblech eingelegt
Falz über Seitenblechkante biegen
E 25 - Technische Änderungen vorbehalten 12.05
Falz der
Bleischürze
