Wandmontage

6.4 Wandmontage
1. Fixpunkte vorbereiten
• Für die Ständermontage Fixpunkte vorbereiten und Pas-
sigkeit nach Tabelle und Zeichnung auf Seite 22 über-
prüfen.
2. Ständer befestigen
• Die vormontierten Ständer zerlegen.
• Ständer an der Wand mit 3 Dübeln befestigen (Bild
rechts). Der Auszugswert des Dübels muss bis 8 m
Gebäudehöhe 2 kN betragen. Von 8 bis 20 m Gebäu-
dehöhe sind 3 kN vorgeschrieben.
3. Ständer zusammenbauen
Die angegebenen Neigungen sind von der Horizon-
talen ausgehend.
• Neigung 45°: Äußeres Teleskoprohr mit Auflageschiene
verschrauben, über das innere Teleskoprohr des Stän-
ders schieben und in den unteren beiden Bohrungen
des inneren Teleskoprohres verschrauben.
• Neigung 60°: Äußeres Teleskoprohr mit Auflageschiene
verschrauben, über das innere Teleskoprohr des Stän-
ders schieben und in den oberen beiden Bohrungen
des inneren Teleskoprohres verschrauben.
4. Halteschienen montieren
• Die Hammerkopfschrauben (Nutstein mit eingesetztem
Gewinde) in die jeweils innenliegenden Bohrungen der
Tragschienen einsetzen, auf der Gegenseite die Muttern
(M 10) mit wenigen Umdrehungen aufsetzen.
• Die Hammerkopfschrauben in die entsprechende Nut
der Halteschiene einsetzen und bis zum Anschlag in
das Profil eindrehen (Bild rechts).
• Mit dem Finger fühlen, ob diese richtig sitzen.
• Die Halteschienen ausrichten und mit den Muttern an
den Tragschienen festziehen (SW 17).
• Darauf achten, dass beide Schienen in einer senkrech-
ten Flucht zueinander stehen, da sonst die Randklem-
men zusammen mit dem Kollektor nicht passend mon-
tiert werden können.
E 25 - Technische Änderungen vorbehalten 12.05

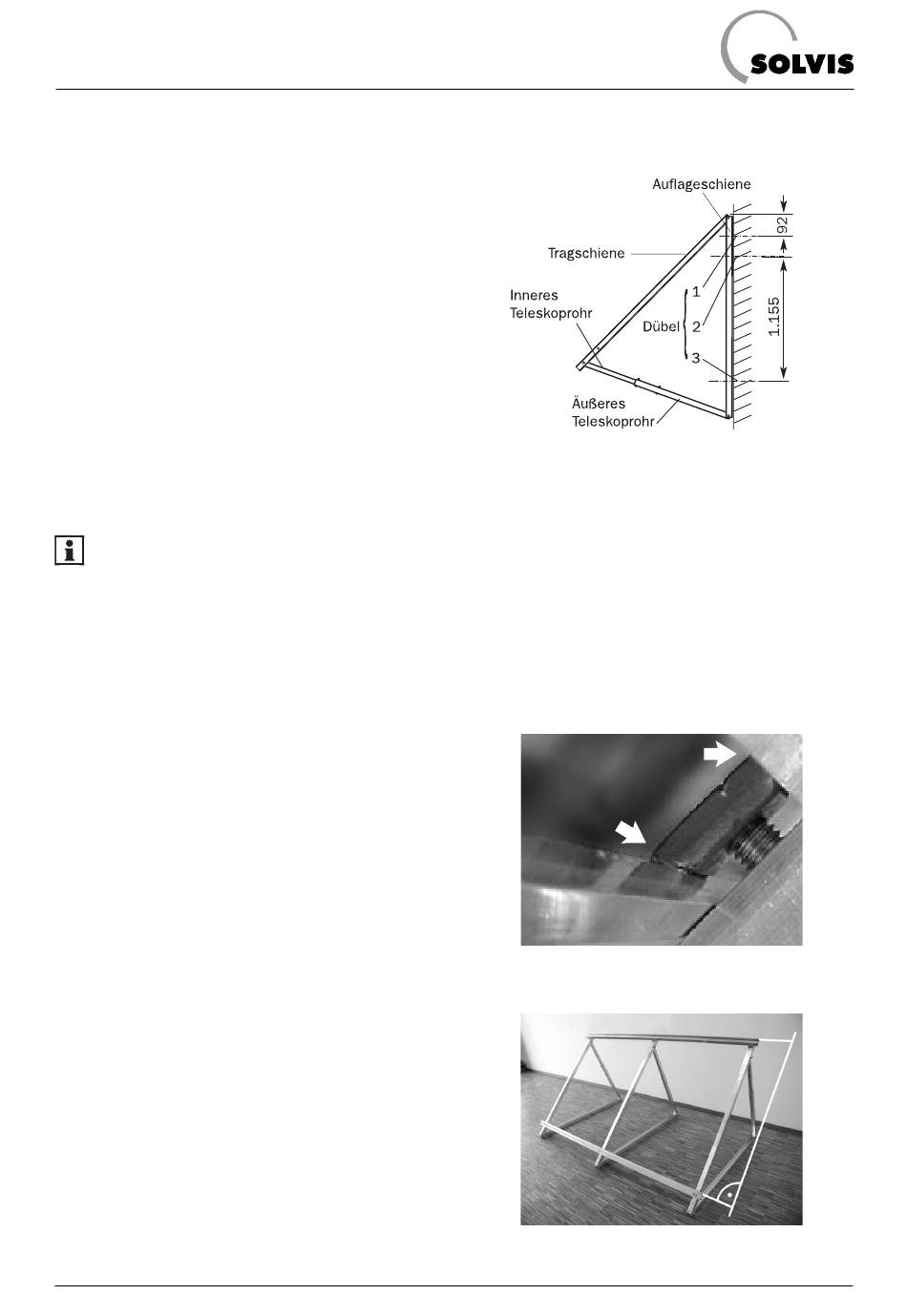

Bestandteile des Ständers, Befestigung an
der Wand
Richtige Lage des Nutsteins
Halteschienen fertig montiert
29
