Indachmontage

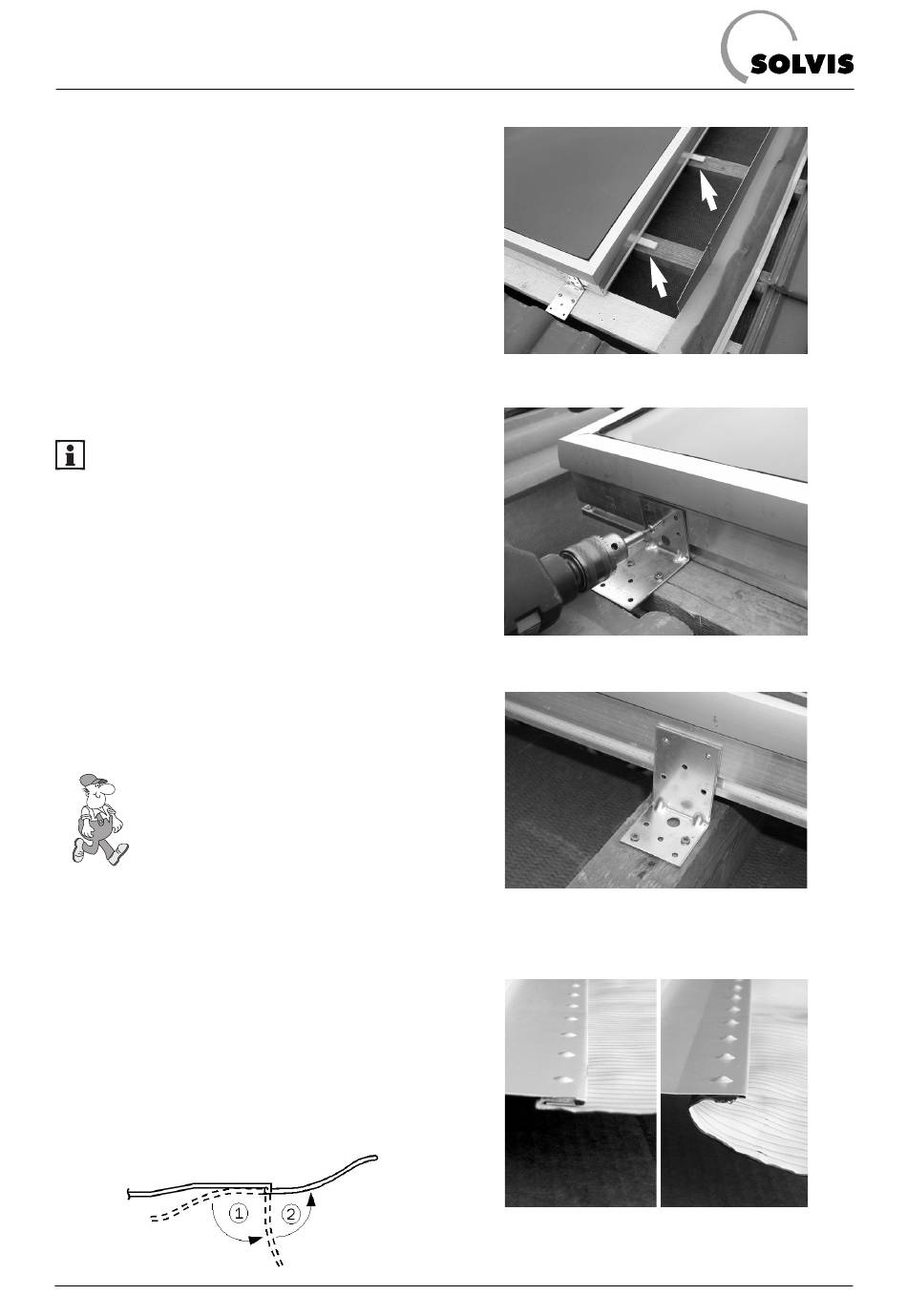

• Durch Auflegen einer Wasserwaage oben und unten prüfen,
ob die Kollektoren zueinander in einer Ebene liegen.
• Falls nötig, die Kollektoren mit mitgelieferten Kunsstoffkei-
len unterfüttern (siehe Pfeile).
6. Alle Kollektoren verschrauben
Überprüfen, ob die seitlichen Anschlüsse zur Dach-
haut stimmen.
• Jeden Kollektor unten an 2 Winkeln mit einer Schraube
4,8 x 19 verschrauben.
• Jeden Kollektor oben mit einem Winkel am Sparren ver-
schrauben.
Weiter mit den hydraulischen Anschlüssen
und Druckprobe auf Seite 45.
Nach der Montage der Kollektor-Anschlüsse:
7. Bleischürzen vorbereiten
• Bleischürze im ersten Schritt um 90° aufbiegen (1).
• Mit dem Gummihammer am Aufkantwinkel nachsetzen.
• Im zweiten Schritt Bleischürze um weitere 90° aufbiegen
(2) und mit dem Gummihammer flach herunterschlagen
(s. Bild rechts).
E 25 - Technische Änderungen vorbehalten 12.05
Ggf. Kollektoren unterfüttern
Kollektor unten verschrauben
Kollektor oben verschrauben
richtig falsch
