Solvis SolvisCala Montageanleitung Seite 19

Aufdach-Übereinander-Montage
3. Ersten Kollektor montieren
Bei Sonneneinstrahlung Kollektor abdecken! Ver-
brennungsgefahr an Anschlüssen!
• Die Randklemmen an den unteren Enden der Quer-
schienen anbringen und festziehen (Inbus SW 6).
• Den ersten Kollektor einsetzen: dafür die Randklemmen
einzeln lösen, den Kollektor einrasten lassen und wie-
der festziehen. Darauf achten, dass die Randklemmen
vollständig in die Nut des Rahmenprofils greifen.
Aufgrund der Form des Schienenprofils gibt es
rechte und linke Randklemmen mit jeweils seit-
lich versetzten Bohrungen.
• Beide Mittelklemmen mit den Nutsteinen an die jewei-
lige Halteschienen und den ersten Kollektor anbringen.
• Hier ebenso darauf achten, dass Nutstein und Klemme
richtig in das Rahmenprofil greifen.
Noch nicht festziehen, damit das Rahmenprofil
des zweiten Kollektors in die Mittelklemmen einra-
sten kann.
4. Zweiten Kollektor auflegen
• Den zweiten Kollektor mit den Anschlägen an der obe-
ren Halteschiene einhängen und auflegen.
• Das Rahmenprofil in die Mittelklemmen einrasten las-
sen. Dafür gegebenenfalls den Kollektor ankippen bzw.
die Mittelklemmen anheben.
Die Mittelklemmen noch nicht festziehen. Vorher
müssen alle Module aufgelegt, ausgerichtet und
alle Randklemmen angezogen werden.
• Für weitere Kollektoren Schritt 4 entsprechend oft wie-
derholen.
5. Letzten Kollektor montieren
• Die letzten Randklemmen anbringen, die Kollektoren
zueinander ausrichten, bis die Randklemmen gut pas-
sen und festziehen.
E 25 - Technische Änderungen vorbehalten 12.05

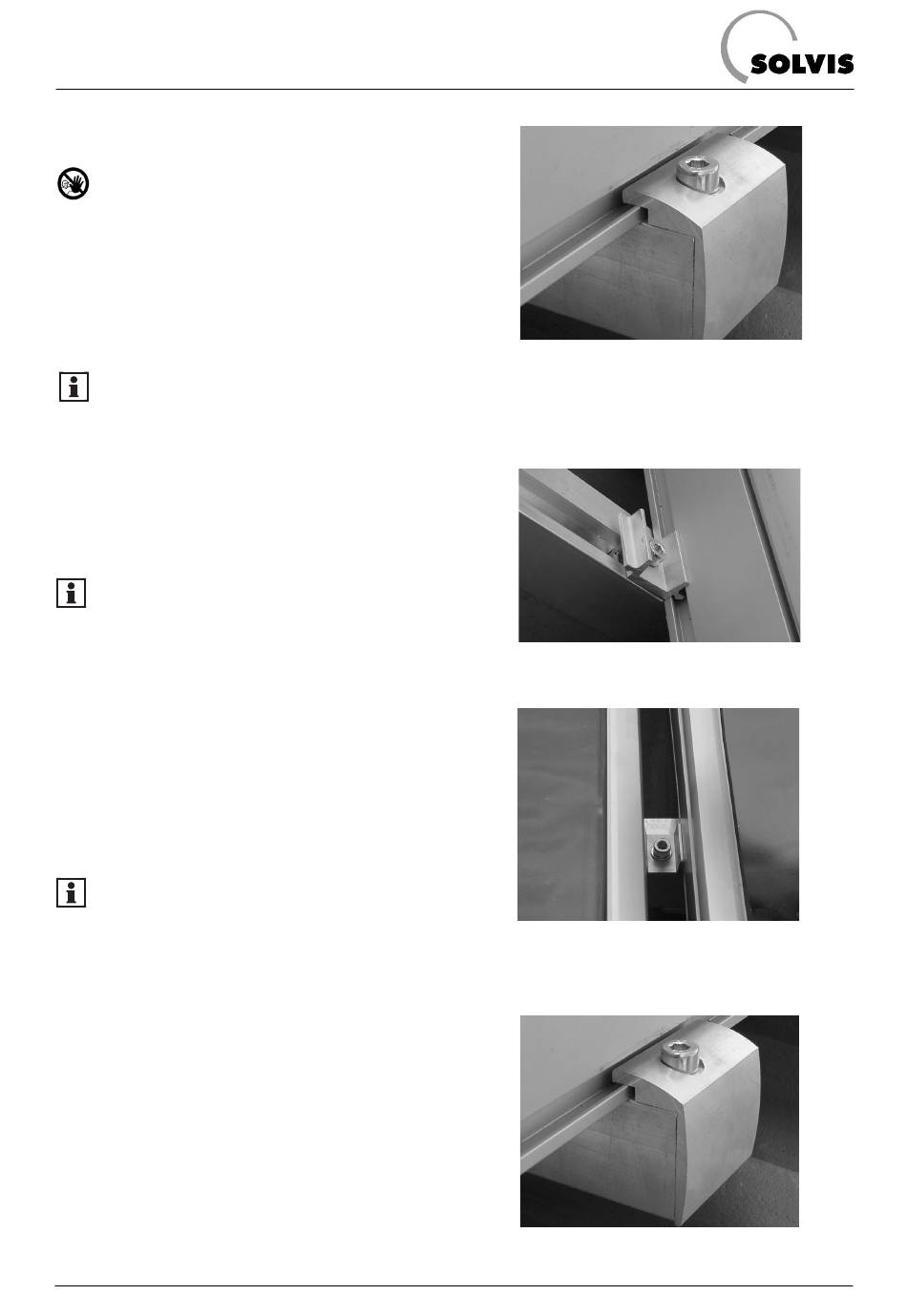

Korrekter Sitz einer Randklemme
Mittelklemmen zuerst lose verschrauben
Zweiter Kollektor in Mitelklemme einge-
rastet
Anbringen der Randklemme
19
