Aufdach-Nebeneinander-Montage
3. Ersten Kollektor montieren
Bei Sonneneinstrahlung Kollektor abdecken! Ver-
brennungsgefahr an Anschlüssen!
Als Hilfe zum Ablegen die Anschläge an der rechten
und linken Seite des Kollektors dort anbringen, wo
er auf der oberen Halteschiene aufliegen soll.
• Festlegen, wie der Kollektor auf den Halteschienen plat-
ziert werden soll. Dabei auf etwa gleichen Überhang
ober- und unterhalb der Schiene achten (siehe dazu
auch die Zeichnung auf Seite 11).
• Den Abstand der Anschläge von der Oberkante des
Kollektors berechnen und dort einsetzen.
Beim Einsetzen in das Profil darauf achten, dass
die Einkerbung an der Schraube in einer Flucht mit
dem Anschlag steht.
• Den ersten Kollektor mit den Anschlägen an der oberen
Halteschiene einhängen und auflegen.
• Die Randklemmen an der Außenseite (die Seite, an die
kein weiterer Kollektor mehr gesetzt wird) anbringen
und festziehen (Inbus SW 6). Darauf achten, dass die
Randklemmen vollständig in die Nut des Rahmenprofils
greifen.
Aufgrund der Form des Schienenprofils gibt es
rechte und linke Randklemmen mit jeweils seit-
lich versetzten Bohrungen.
• Beide Mittelklemmen mit den Nutsteinen an die jewei-
lige Halteschienen und den ersten Kollektor anbringen.
• Hier ebenso darauf achten, dass Nutstein und Klemme
richtig in das Rahmenprofil greifen.
Noch nicht festziehen, damit das Rahmenprofil
des zweiten Kollektors in die Mittelklemmen einra-
sten kann.
14

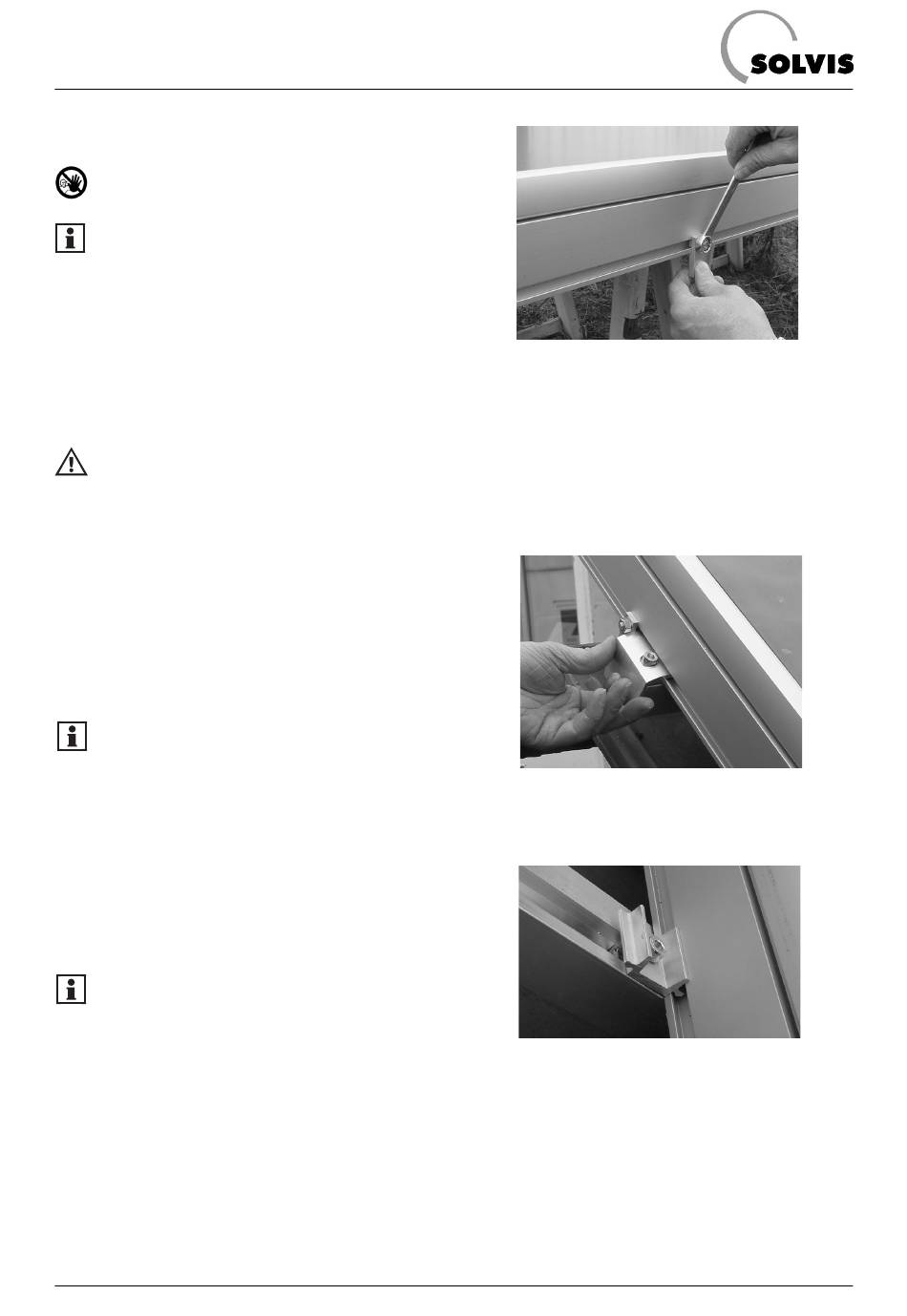

Einsetzen eines Anschlages
Korrekter Sitz einer linken Randklemme
Mittelklemmen zuerst lose verschrauben
