Aufdach-Nebeneinander-Montage
4. Zweiten Kollektor auflegen
• Den zweiten Kollektor mit den Anschlägen an der obe-
ren Halteschiene einhängen und auflegen.
• Das Rahmenprofil in die Mittelklemmen einrasten las-
sen. Dafür gegebenenfalls den Kollektor ankippen bzw.
die Mittelklemmen anheben.
Die Mittelklemmen noch nicht festziehen. Vorher
müssen alle Module aufgelegt, ausgerichtet und
alle Randklemmen angezogen werden.
• Für weitere Kollektoren Schritt 4 entsprechend oft wie-
derholen.
5. Letzten Kollektor montieren
• Die letzten Randklemmen anbringen, die Kollektoren
zueinander ausrichten, bis die Randklemmen gut pas-
sen und festziehen.
• Alle Mittelklemmen festziehen.
Weiter mit den hydraulischen Anschlüssen
und Druckprobe auf Seite 45.
E 25 - Technische Änderungen vorbehalten 12.05

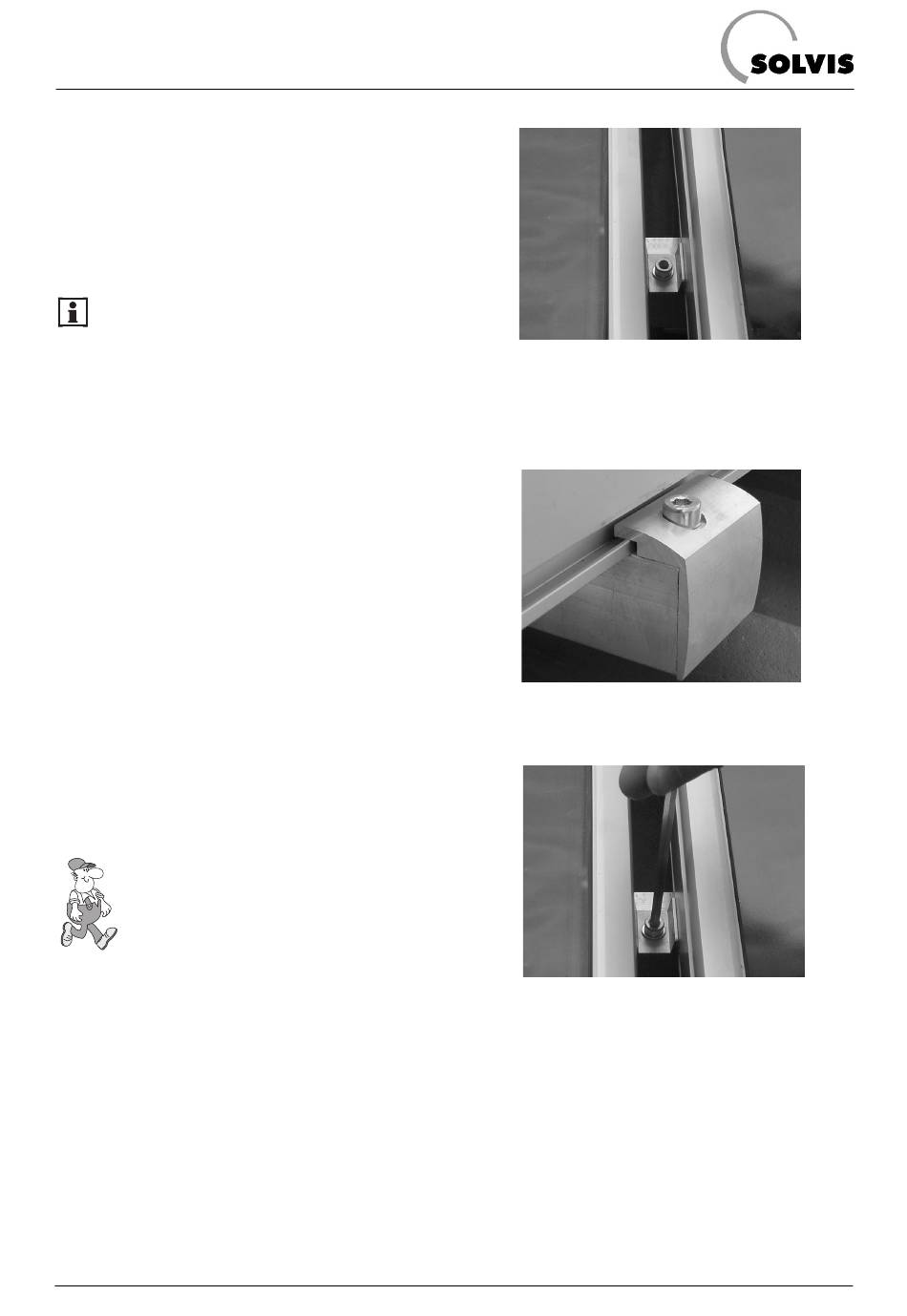

Zweiter Kollektor in Mitelklemme einge-
rastet
Anbringen der rechten Randklemme
Zum Schluss die Mittelklemmen anziehen
