6.3 Flachdachmontage
1. Fixpunkte vorbereiten
• Für die Ständermontage Fixpunkte vorbereiten und Pas-
sigkeit nach Tabelle und Zeichnung auf Seite 22 über-
prüfen. Dazu gegebenenfalls Beschwerungen (Beton-
teile oder Kieswannen) auflegen.
2. Zusammenbau der Ständer
Die angegebenen Neigungen sind von der Horizon-
talen ausgehend.
• Neigung 30°: Äußeres Teleskoprohr mit Auflageschiene
verschrauben, über das innere Teleskoprohr des Stän-
ders schieben und in den oberen beiden Bohrungen
des inneren Teleskoprohres verschrauben.
• Neigung 45°: Äußeres Teleskoprohr mit Auflageschiene
verschrauben, über das innere Teleskoprohr des Stän-
ders schieben und in den unteren beiden Bohrungen
des inneren Teleskoprohres verschrauben.
• Neigung 60°: Statt des äußeren Teleskoprohres die
Flachdachständer-Erweiterung (FDE, Art.-Nr. 09727)
verwenden. Diese Erweiterung unten verschrauben,
über das innere Teleskoprohr B des Ständers schie-
ben und in den den beiden Bohrungen des kurzen
Schenkels verschrauben.
3. Ständer befestigen
• Ständer auf dem Untergrund befestigen oder be-
schweren (Gewichte siehe Kapitel „Statische Anforde-
rungen", Seite 24).
4. Halteschienen montieren
• Die Hammerkopfschrauben (Nutstein mit eingesetztem
Gewinde) in die jeweils innenliegenden Bohrungen der
Tragschienen einsetzen, auf der Gegenseite die Muttern
(M 10) mit wenigen Umdrehungen aufsetzen.
• Die Hammerkopfschrauben in die entsprechende Nut
der Halteschiene einsetzen und bis zum Anschlag in
das Profil eindrehen (Bild rechts).
• Mit dem Finger fühlen, ob diese richtig sitzen.
• Die Halteschienen ausrichten und mit den Muttern an
den Tragschienen festziehen (SW 17).
• Darauf achten, dass beide Schienen in einer senkrech-
ten Flucht zueinander stehen, da sonst die Randklem-
men zusammen mit dem Kollektor nicht passend mon-
tiert werden können.
26

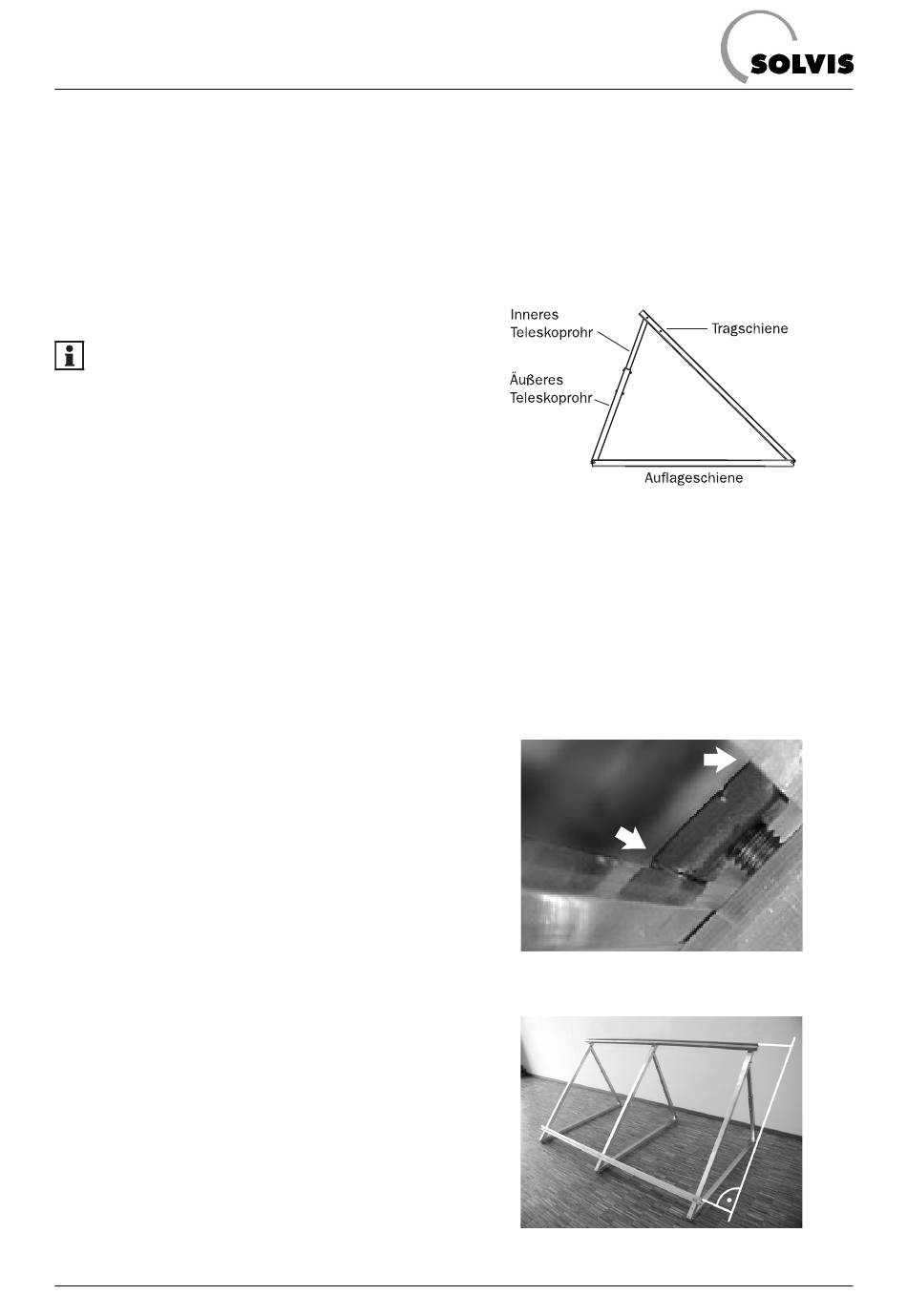

Bestandteile des Ständers
Richtige Lage des Nutsteins
Halteschienen fertig montiert
