Solvis SolvisCala Montageanleitung Seite 13

Aufdach-Nebeneinander-Montage
• Die Halteschiene horizontal ausrichten (siehe Bild
rechts und Bild ganz unten) und mit der Mutter am
Dachhalter festziehen (SW 15).
• Die Halteschienen zusammen mit den verstellbaren
Dachhaltern ggf. in der Höhe ausrichten.
• Nach dem Ausrichten alle Muttern der Dachhalter fest-
ziehen!
• Darauf achten, dass beide Halteschienen in einer senk-
rechten Flucht zueinander stehen, da sonst die Rand-
klemmen zusammen mit dem Kollektor nicht passend
montiert werden können.
• Nur bei 5 oder 6 Kollektoren in einer zusammenhän-
genden Reihe: Die Halteschienen wie im Bild gezeigt
mit 8 Hammerkopfschrauben, Muttern (M 10) und
Unterlegscheiben verbinden (4 Schrauben von unten,
4 von der Seite).
• Das U-Profil zeigt mit den unteren Schrauben zur Dach-
haut und sollte nicht im Bereich der Dachhalter liegen.
E 25 - Technische Änderungen vorbehalten 12.05

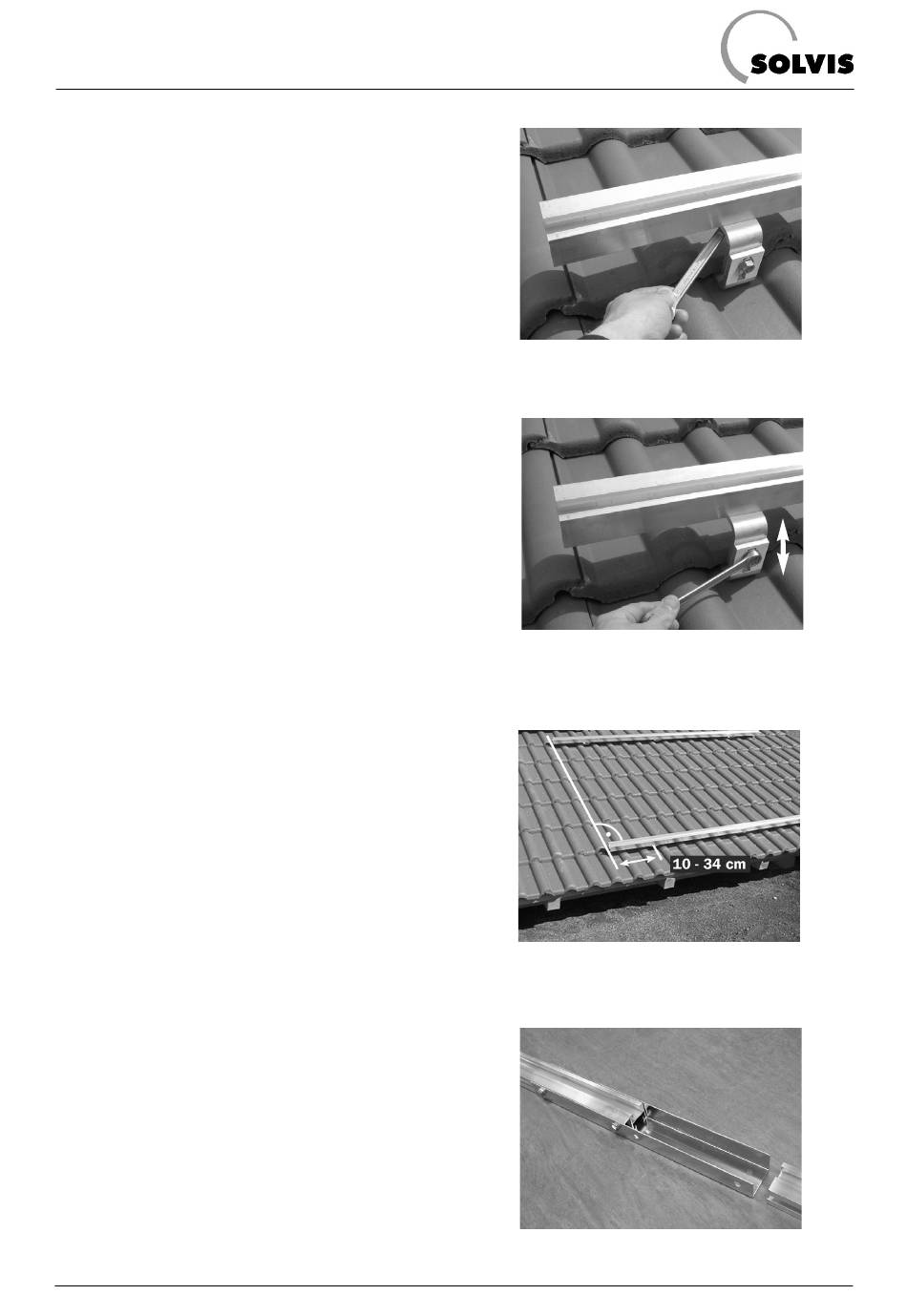

Halteschiene am Dachhalter festziehen
Halteschiene in der Höhe ausrichten und
festziehen
Halteschienen fertig montiert
Halteschienen-Verbinder
