Hydraulische Varianten

2.2 SolvisCala Standard

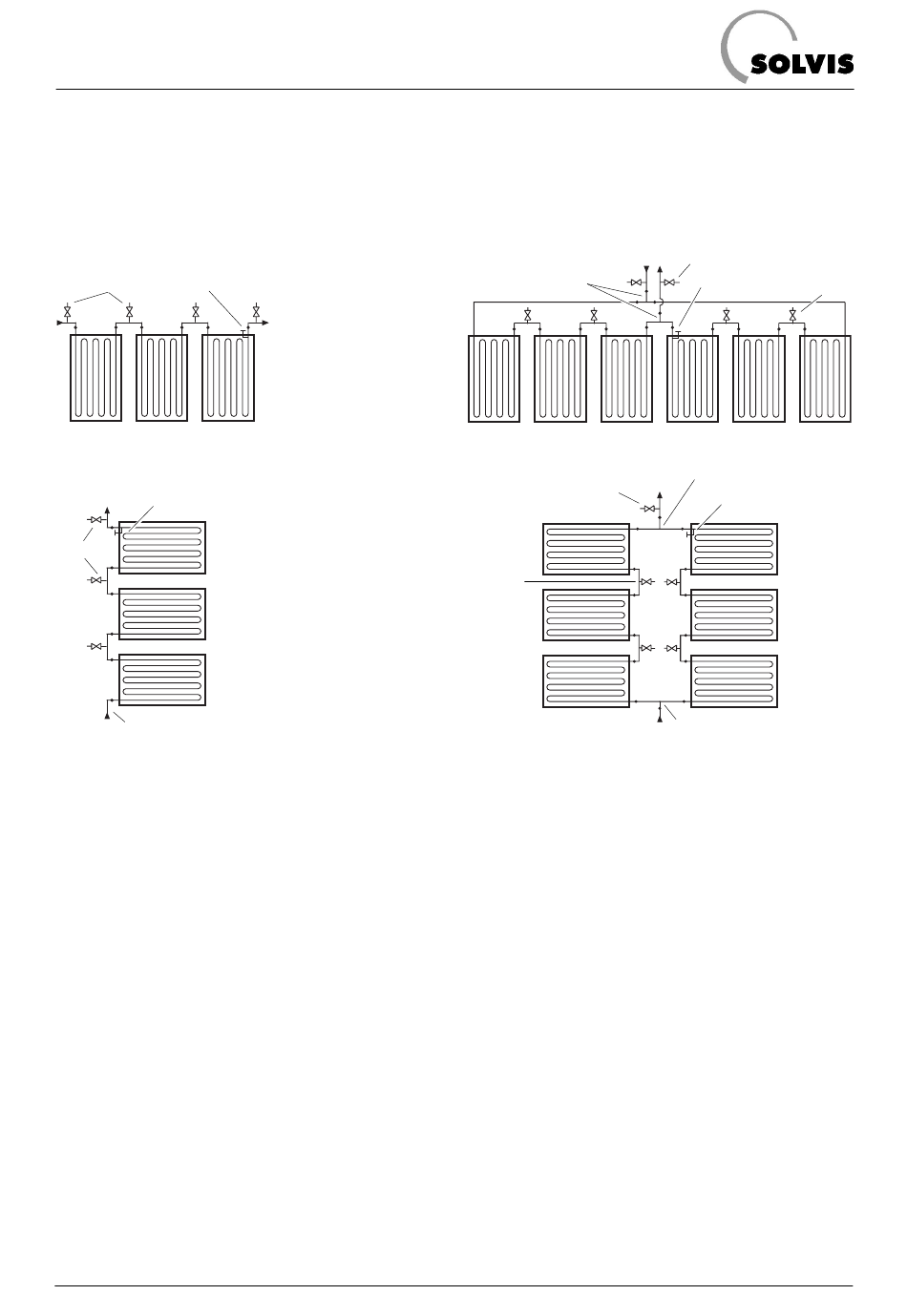

Beispiele für Reihenschaltung
Verschaltung möglich bis zu 3 Kollektoren
a)
FKY-5,5 + BD
KV-F-N
b)
FKY-5,5 + BD
KV-F-N
flexibler Anschluss, z. B. KA-S
Benötigte Bauteile für Beispiel b):
3 Kollektoren (C-222-S; Art.-Nr.: 09730) sowie Montage-
satz je nach bauseitiger Anforderung
1 Kollektortemperaturfühler (FKY-5,5; Art.-Nr.: 07962)
1 Blitzschutzdose (BD; Art.-Nr.: 03867)
3 Kollektorverbinder (KV-F-N; Art.-Nr.: 09696)
1 flexiblen Anschluss z. B. (KA-S; Art.-Nr.: 09697)
Die weitere Verrohrung hängt von den bauseitigen Vorga-
ben ab (Rohrdurchmesser etc.)
E 25 - Technische Änderungen vorbehalten 12.05
Beispiele für Parallelschaltung
Verschaltung möglich bis zu 2 x 3 Kollektoren
c)
KV-PS
d)
KV-F-N
KV-F-N
Benötigte Bauteile für Beispiel d):
6 Kollektoren (C-222-S; Art.-Nr.: 09730) sowie Montage-
satz je nach bauseitiger Anforderung
1 Kollektortemperaturfühler (FKY-5,5; Art.-Nr.: 07962)
1 Blitzschutzdose (BD; Art.-Nr.: 03867)
5 Kollektorverbinder (KV-F-N; Art.-Nr.: 09696)
2 Kollektorverbinder parallel (KV-PS; Art.-Nr.: 10624)
Die weitere Verrohrung hängt von den bauseitigen Vorga-
ben ab (Rohrdurchmesser etc.)
KV-F-N
FKY-5,5 + BD KV-F-N
KV-PS
FKY-5,5 + BD
KV-PS
