Flachdachmontage Auf Vorbereitete Unterkonstruktion; Wandmontage Auf Vorbereitete Unterkonstruktion - Solvis SolvisCala Montageanleitung

Flachdach- und Wandmontage: Statische Anforderungen

6.2.5 Flachdachmontage auf vorbereitete Unterkonstruktion

Alternativ können bei Flachdachmontage die Kollektoren
auch an vorbereiteten Profilen angschraubt werden. Dabei
ist der Abstand von 1.155 mm zwischen den Befesti-
gungspunkten zwingend vorgeschrieben.
Die Ständer müssen mit korrosionssicheren Schrauben
M10, Festigkeitsklasse 8.8, befestigt werden.
Die bauseitige Unterkonstruktion liegt in der Ver-
antwortung des Erstellers.

6.2.6 Wandmontage auf vorbereitete Unterkonstruktion

Bei der Wandmontage werden die Kollektoren an vorberei-
tete Profile angschraubt oder bei entsprechend tragfähigen
Wänden auch direkt mit entsprechenden Dübeln befestigt.
Dabei ist der Abstand von 1.155 mm zwischen den serien-
mäßig vorgebohrten Befestigungspunkten zwingend vorge-
schrieben.
Zusätzlich ist für den dritten Befestigungspunkt an jedem
Ständer 92 mm von der Oberkante in der Auflageschiene
ein Loch (10,5 mm) zu bohren.
Der Auszugswert des Dübels muss bis 8 m Gebäudehöhe
2 kN betragen. Von 8 bis 20 m Gebäudehöhe sind 3 kN
vorgeschrieben.
Die Auswahl der Befestigungsmittel (Dübel etc.)
muss den statischen Erfordernissen und dem bau-
seitigen Mauerwerk angepasst werden.
Die bauseitige Unterkonstruktion liegt in der Ver-
antwortung des Erstellers.
E 25 - Technische Änderungen vorbehalten 12.05

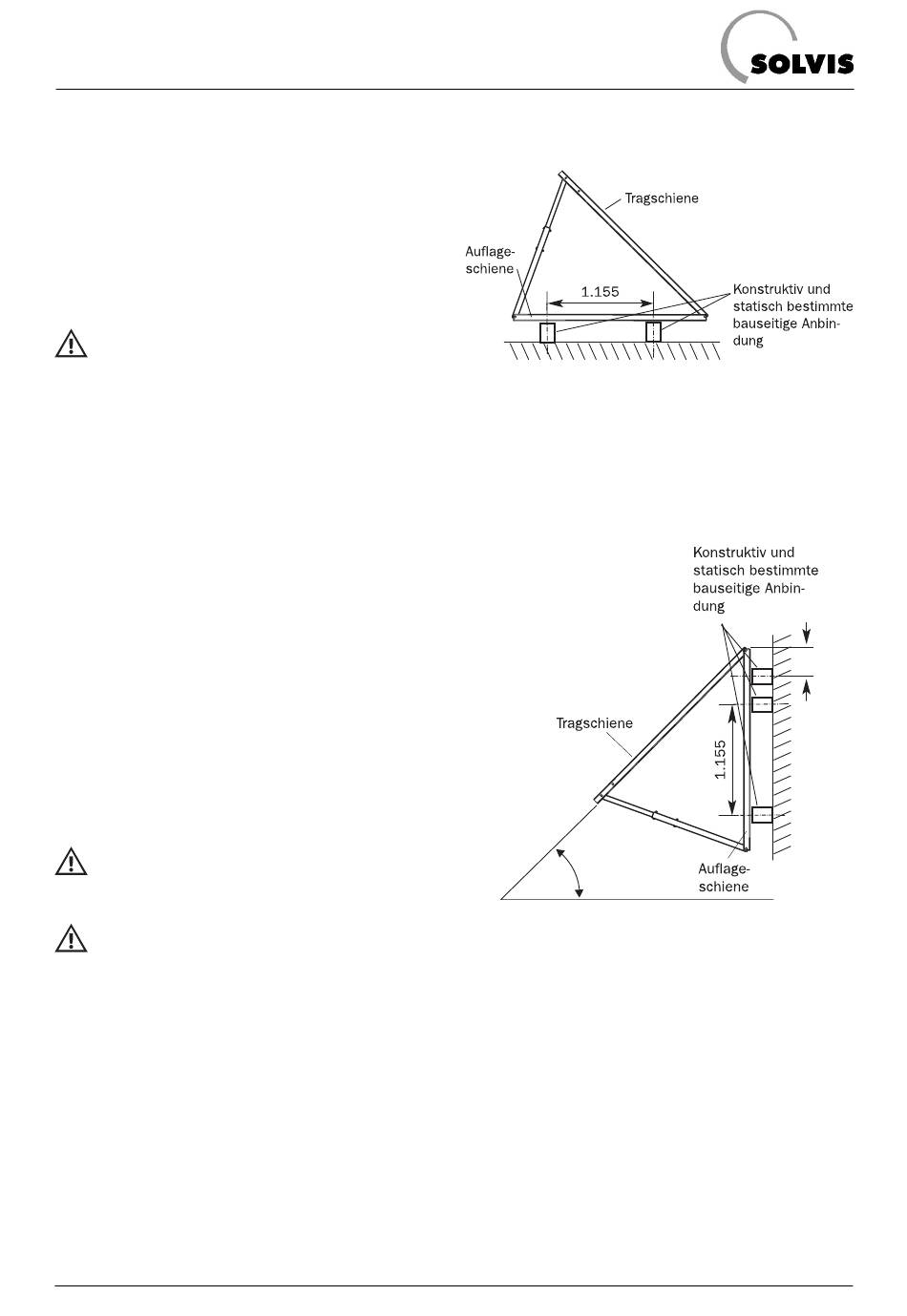

Anbringen der Ständer
45˚
Anbringen der Ständer
92
25
