2 Hinweise
2.6 Aufdach-, Flachdach- und Wandmontage
2.6.1 Montage der Halteschienen
Bei Aufdach-, Flachdach- oder Wandmontage werden die Kol-
lektoren auf Halteschienen montiert. Je nach Anzahl der Kolle-
ktoren in einer Reihe ergeben sich verschiedene Kombinatio-
nen von Halteschienenpaaren (siehe Abbildung). Auf der Bau-
stelle werden diese zusammengeschraubt und auf die Auf-
dachhalter oder Flachdachständer montiert.

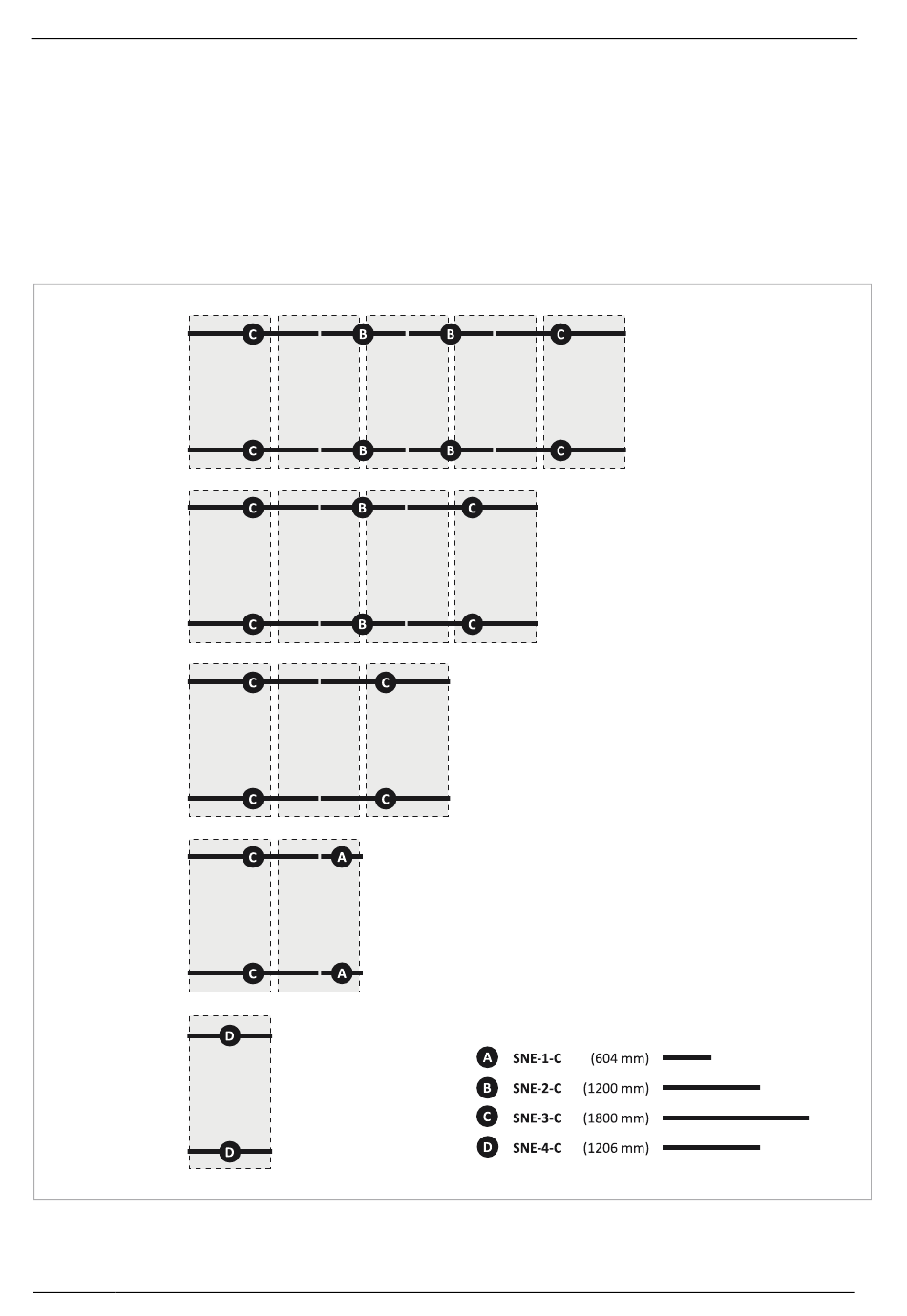

Abb. 3: Kombination der Halteschienenpaare
10
MAL-C-254-EC · Technische Änderungen vorbehalten · 34567-2a · SOLVIS
