Hydraulische Anbindung

8.2 Standard-Kollektoren

1. Kollektoren an den Solarkreis anschließen
a) Reihenschaltung
• Jeweils an den Strangenden die Kollektoren mit fle-
xiblen Anschluss (KV-F-N) mit dem Solarkreis verbin-
den. Dabei die Klemmringverschraubungen von Hand
festdrehen und dann mit einer weiteren Umdrehung
festziehen (SW 17). Für das Schnellmontagerohr Stütz-
hülsen nicht vergessen!
Die Klemmringverschraubungen können überdreht
werden. Nicht mehr als eine Umdrehung beim
Festziehen!
b) Parallelschaltung
• Mit dem Parallelverbinder KV-PS die Strangenden mit
dem Solarkreis verbinden. Dabei die Klemmringver-
schraubungen von Hand festdrehen und dann mit einer
weiteren Umdrehung festziehen (SW 27).
• Anschließend hochtemperaturbeständig (HT) isolieren.
Alle Solvis Schnellmontagerohre verfügen über eine sol-
che HT-Isolierung.
2. Kollektoren verbinden
• Die Kollektoren mit dem Kollektorverbinder KV-F-N ver-
binden. Dabei die Klemmringverschraubungen von Hand
festdrehen und dann mit einer weiteren Umdrehung
festziehen.
3. Druckprobe durchführen, Kollektorfühler montieren
Vor der weiteren Montage eine Druckprobe
durchführen. Siehe hierzu das Kapitel „Inbe-
triebnahme des Solarkreises" der Montage-
anleitung der Solaranlage.
Abschließend den Kollektorfühler montieren.
Siehe hierzu das Kapitel „Fühlermontage",
Seite 48.
E 25 - Technische Änderungen vorbehalten 12.05

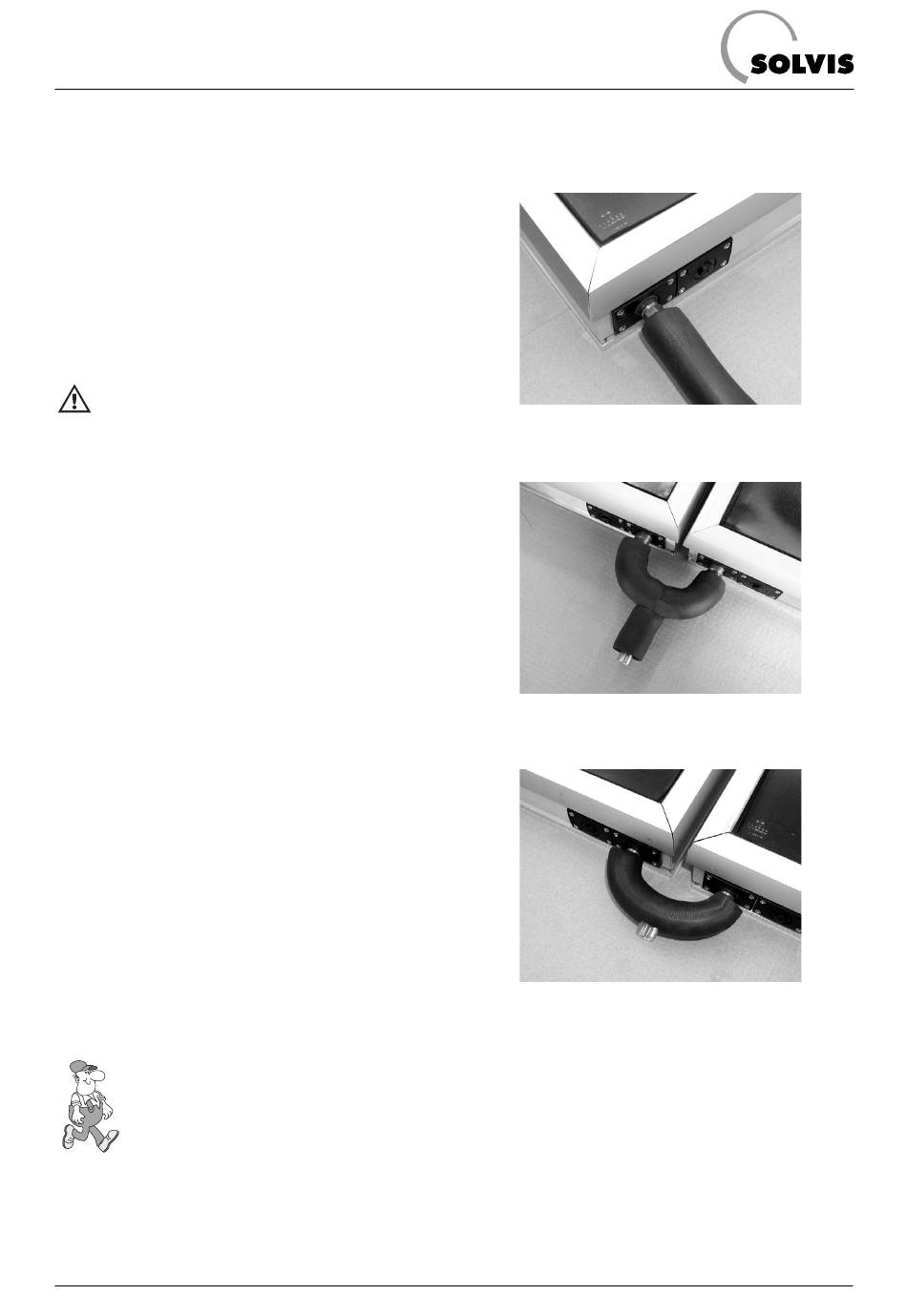

Flexibler Anschluss an den Solarkreis
(Reihenschaltung)
Anschluss an den Solarkreis (Beispiel
Parallelschaltung)
Kollektoren verbunden
