Solvis SolvisCala Montageanleitung Seite 38

Indachmontage
8. Erste Bleischürze (ganz rechts) montieren
Die Bleischürzen von rechts nach links montieren,
sodass sie sich an den Enden um jeweils 50 - 100
mm überlappen. Die weiter links liegende Blei-
schürze überlappt dabei die jeweils rechts liegende.
• Rechte Bleischürze (mit Ecke) mit einer 90°- Drehbewe-
gung von unten in den Clip eindrehen und an der Ecke
ausrichten.
• Eine Bleischürzenfixierung (FBS) neben der Bleischürze
in den Clip einsetzen und etwas nach rechts über die
Bleischürze schieben.
Bleischürze wie im Bild gezeigt herunterdrücken und
gleichzeitig gegen den Kollektor drücken. Dann Fixie-
rung nach rechts schieben
oder
Fixierung nach dem Einsetzen eindrehen und dann
seitlich verschieben.
• Bleischürzen-Mittelverbinder (BSM) mit einer 90°- Drehbe-
wegung von unten in den Clip eindrehen und auf die
Bleischürze legen.
• Die Bleischürzenfixierung von rechts über den Stoß ziehen
(bündig mit rechter Kante des BSM) und herunterdrücken.
Noch nicht verschrauben!
38

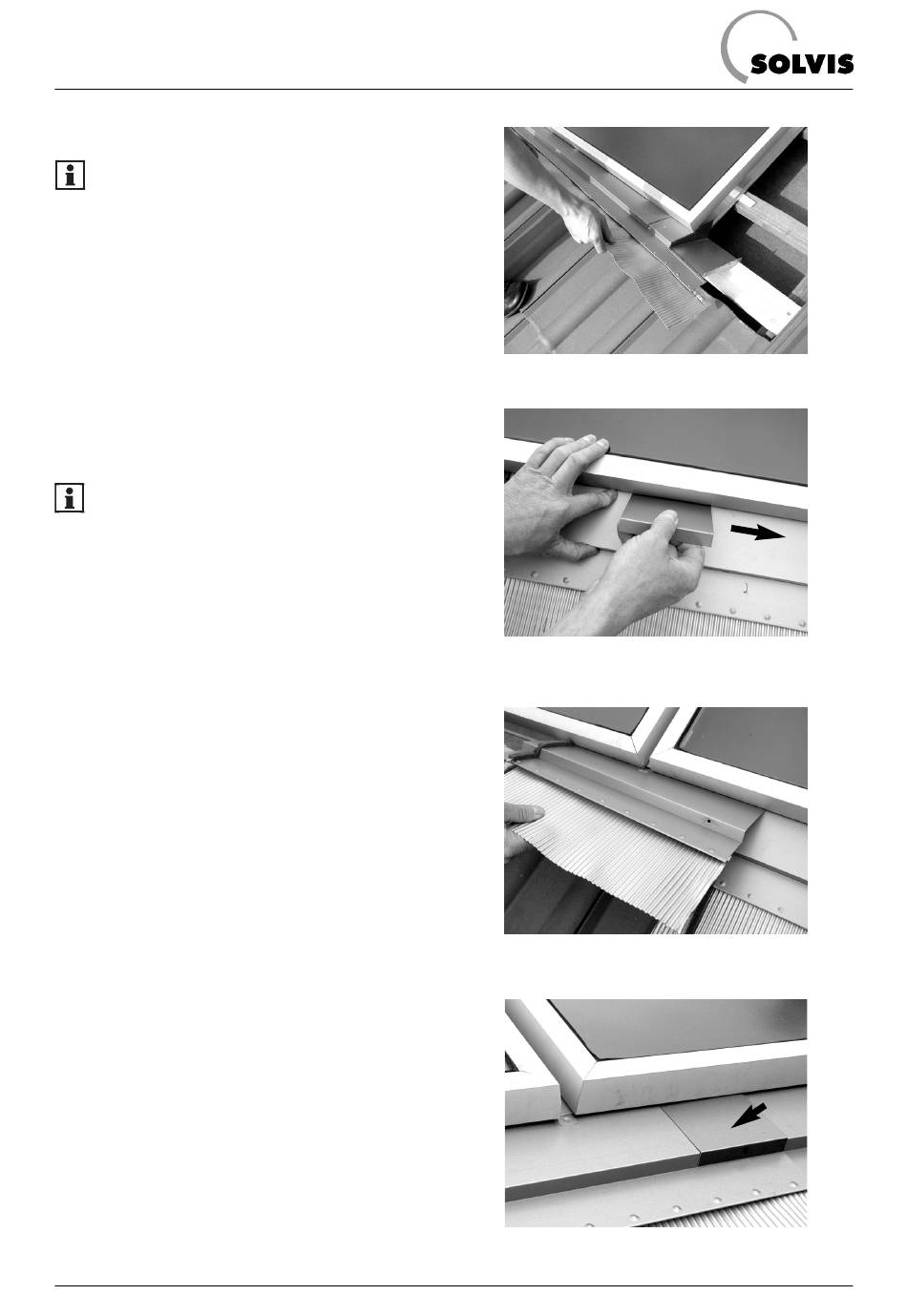

Rechte Bleischürze (mit Ecke) einlegen
Bleischürzenfixierung einsetzen und nach
rechts schieben
Bleischürzen-Mittelverbinder (BSM) einsetzen
Bleischürzenfixierung zurückgeschoben und
positioniert
E 25 - Technische Änderungen vorbehalten 12.05
