Aufdach-Nebeneinander-Montage

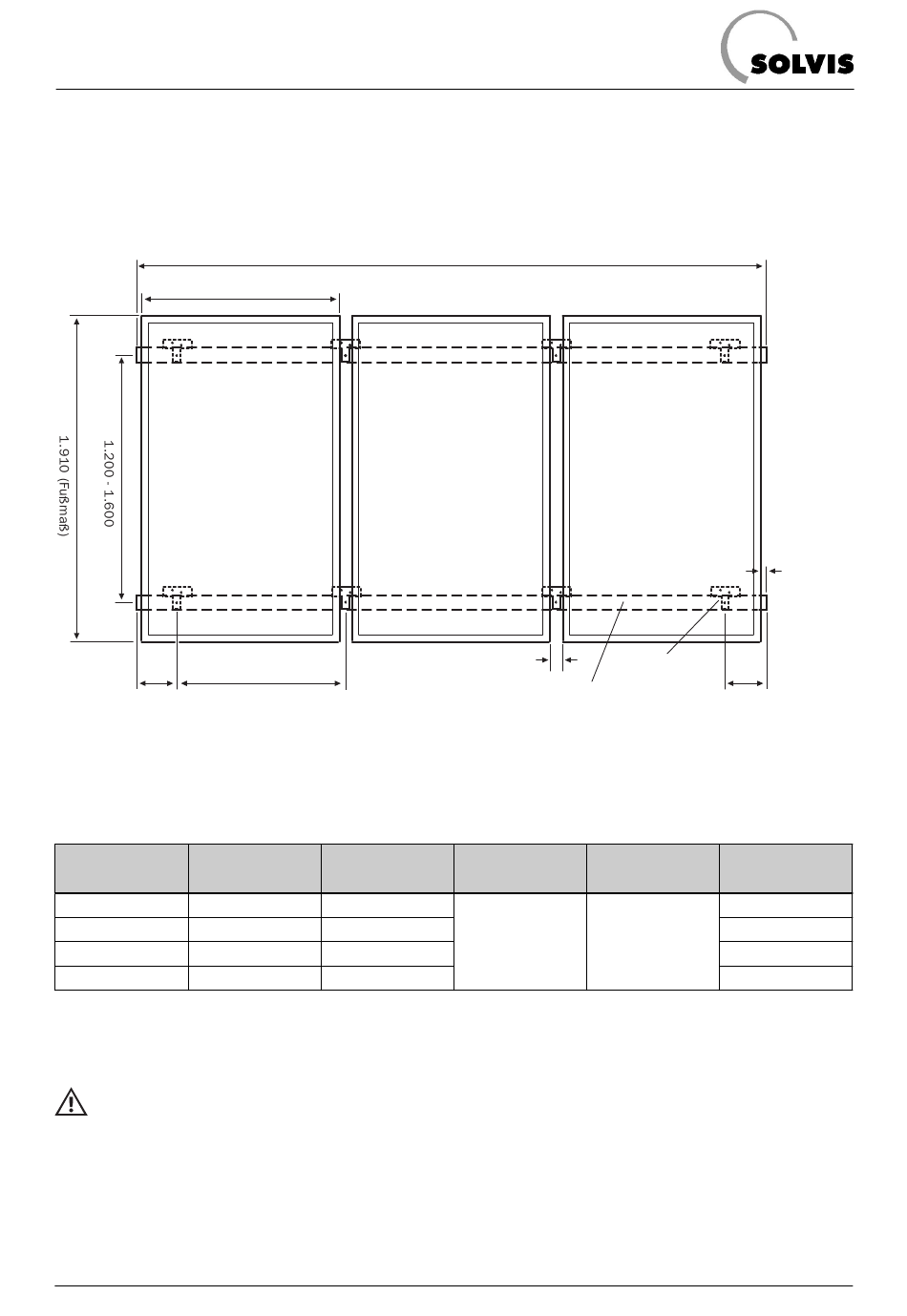

5.3 Aufdach-Nebeneinander-Montage

5.3.1 Abmessungen

1.135 (Fußmaß)
1.000 - 1.200
Ü b e r h a n g
1 0 0 - 3 4 0
Anlagenabmessungen SolvisCala (alle Angaben in mm)
Anzahl Kollektoren Breite des Feldes
C-222 (Maß A)
2 2.330 mm
3 3.495 mm
4 4.660 mm
6 6.990 mm
Abmessungen und Gewichte, Dachhalterpaare
Wenn aufgrund ungünstiger Sparrenabstände das
Maß 1.200 mm für den Abstand der Dachhalter
überschritten wird, sollte ein zusätzliches Dachhal-
terpaar zur Sicherheit gegen hohe Schneelasten
eingebaut werden.
E 25 - Technische Änderungen vorbehalten 12.05
A
Randabstand
Dachhalterpaare
Dachhalter
3
4
100 - 340 mm
5
7
30
Dachhalter
Halteschiene
Vertikaler Abstand
Dachhalterpaare
1.200 - 1.600 mm
(5 Ziegelreihen)
15
Überhang
100 - 340
Gesamtgewicht
95 kg
140 kg
185 kg
280 kg
