4.2

Anschluss

Pos. Symbol
1
2
3
4
5
6
099-002025-EW500
29.11.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Kühlwassernippel M12x1
Wasservorlauf
Kühlwassernippel M12x1
Wasserrücklauf
Anschlussnippel G 1/4"
Schutzgas
Anschlussnippel G 1/4"
Plasmagas
Anschlussstecker, Schweißstrom
Schweißstromanschluss Brenner
Anschlussstecker, Hilfslichtbogenstrom
Stromanschluss Hilfslichtbogen Brenner

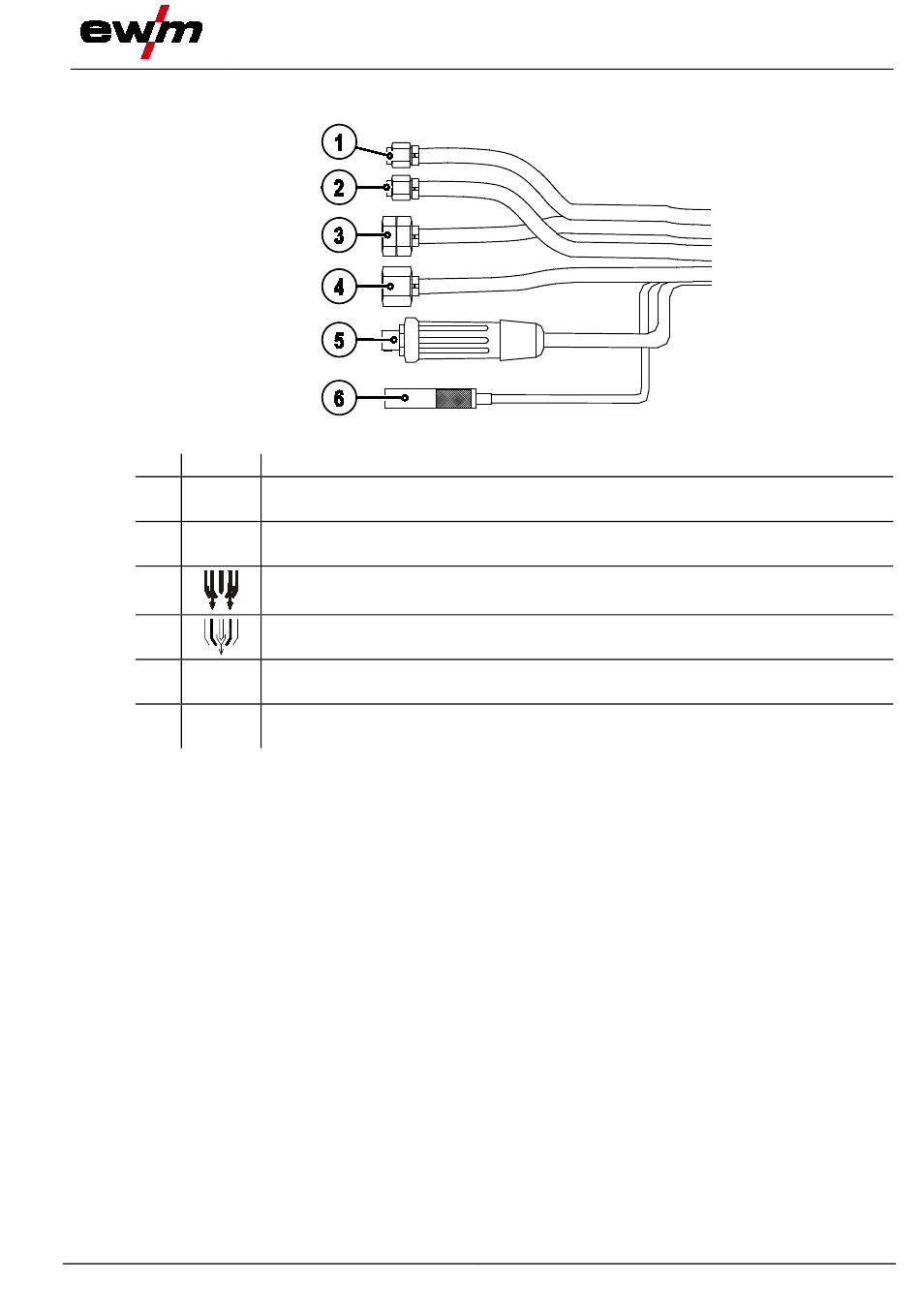

Abbildung 4-2
Anschluss
