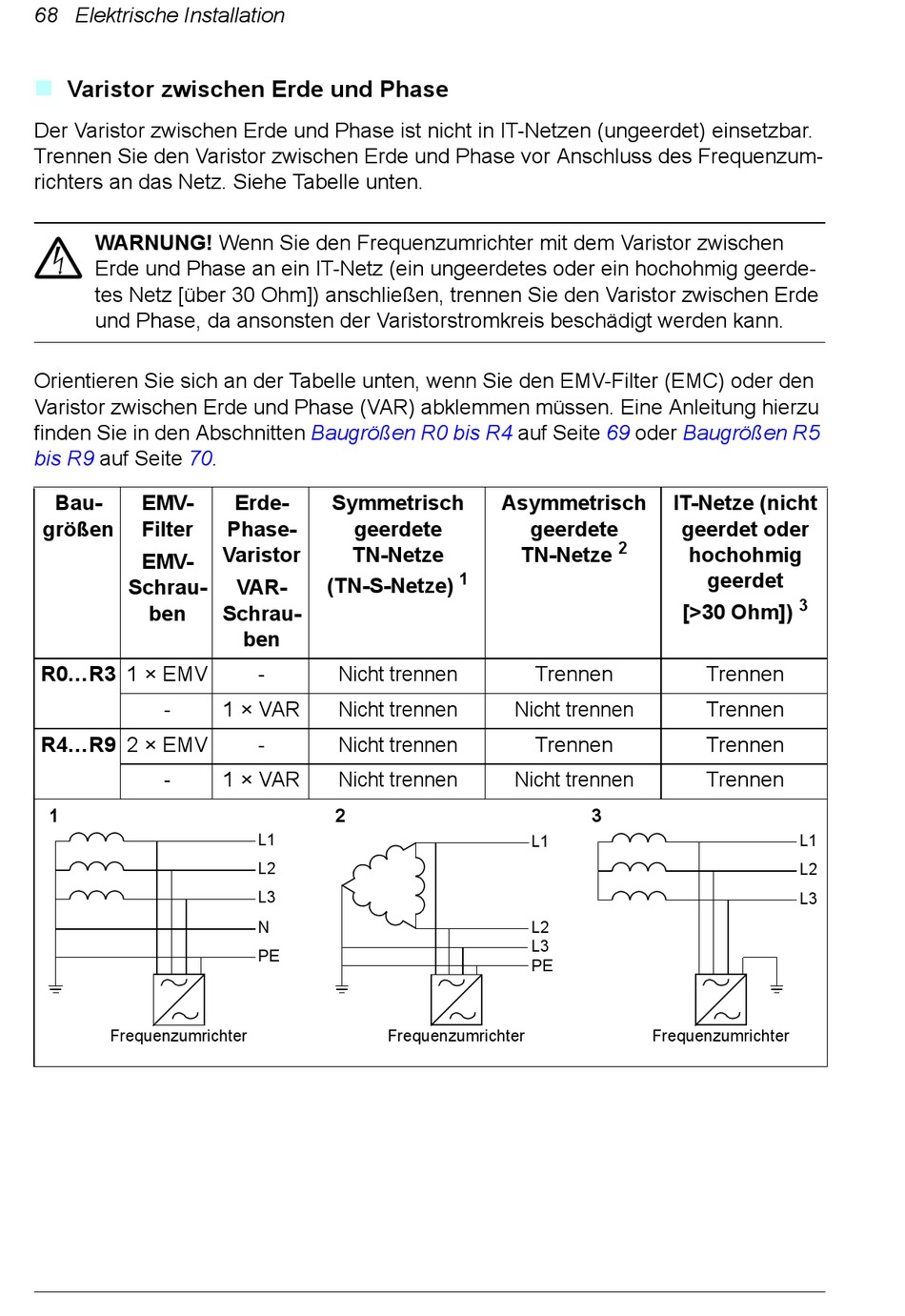

68 Elektrische Installation


Varistor zwischen Erde und Phase

Der Varistor zwischen Erde und Phase ist nicht in IT-Netzen (ungeerdet) einsetzbar.
Trennen Sie den Varistor zwischen Erde und Phase vor Anschluss des Frequenzum-
richters an das Netz. Siehe Tabelle unten.
WARNUNG! Wenn Sie den Frequenzumrichter mit dem Varistor zwischen
Erde und Phase an ein IT-Netz (ein ungeerdetes oder ein hochohmig geerde-
tes Netz [über 30 Ohm]) anschließen, trennen Sie den Varistor zwischen Erde
und Phase, da ansonsten der Varistorstromkreis beschädigt werden kann.
Orientieren Sie sich an der Tabelle unten, wenn Sie den EMV-Filter (EMC) oder den
Varistor zwischen Erde und Phase (VAR) abklemmen müssen. Eine Anleitung hierzu
finden Sie in den Abschnitten
bis R9 auf Seite 70.
Bau- EMV-
größen Filter
EMV-
Schrau-
ben
R0...R3 1 × EMV
-
R4...R9 2 × EMV
-
1
Frequenzumrichter
Baugrößen R0 bis R4
Erde- Symmetrisch
Phase- geerdete
Varistor TN-Netze
(TN-S-Netze)
VAR-
Schrau-
ben
- Nicht trennen
1 × VAR Nicht trennen
- Nicht trennen
1 × VAR Nicht trennen
2
L1
L2
L3
N
PE
Frequenzumrichter
auf Seite 69
Asymmetrisch
geerdete
2
TN-Netze
1
Trennen
Nicht trennen
Trennen
Nicht trennen
3
L1
L2
L3
PE
oder Baugrößen R5
IT-Netze (nicht
geerdet oder
hochohmig
geerdet
3
[>30 Ohm])
Trennen
Trennen
Trennen
Trennen
L1
L2
L3
Frequenzumrichter
