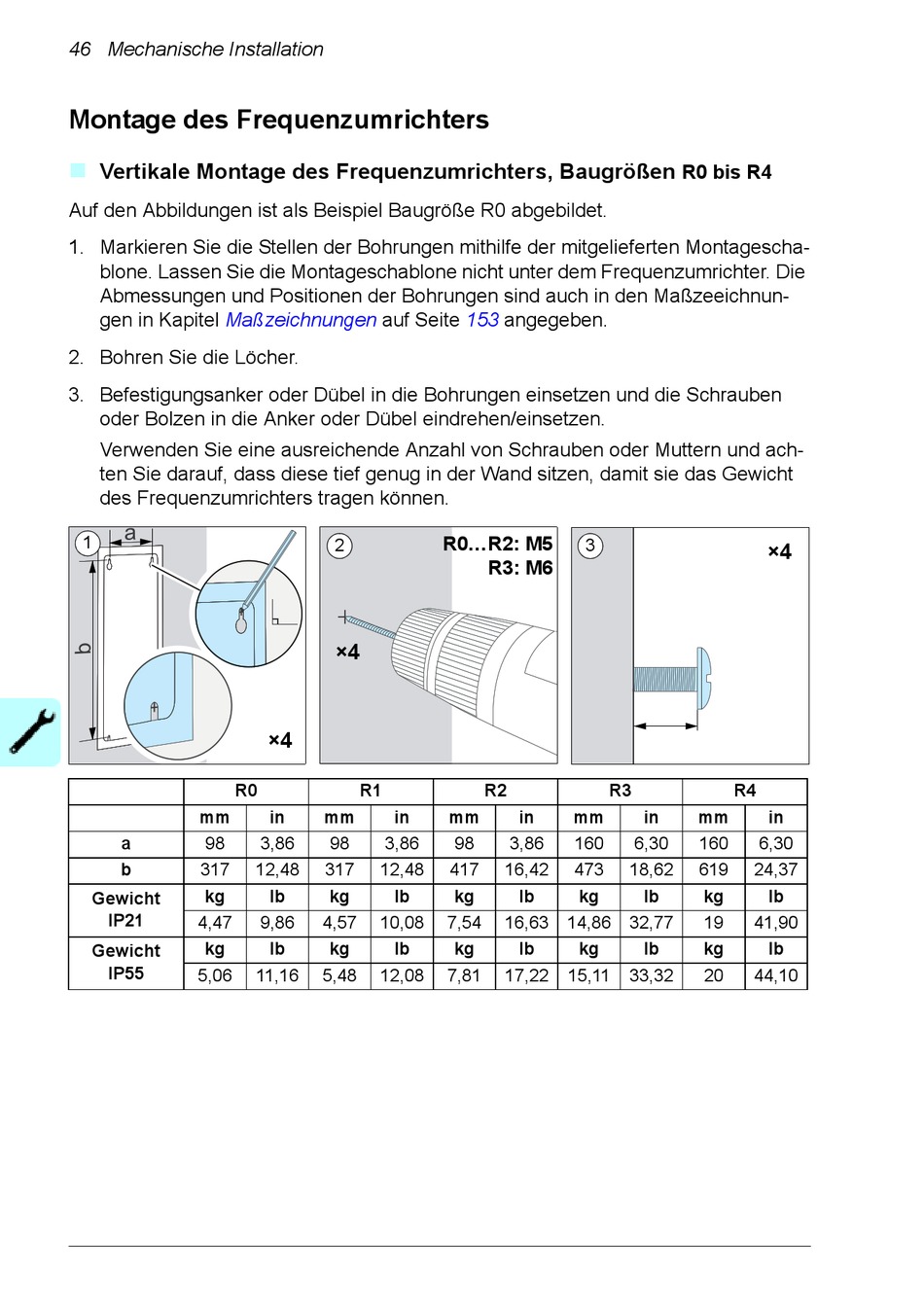

46 Mechanische Installation
Montage des Frequenzumrichters
Vertikale Montage des Frequenzumrichters, Baugrößen
Auf den Abbildungen ist als Beispiel Baugröße R0 abgebildet.
1. Markieren Sie die Stellen der Bohrungen mithilfe der mitgelieferten Montagescha-
blone. Lassen Sie die Montageschablone nicht unter dem Frequenzumrichter. Die
Abmessungen und Positionen der Bohrungen sind auch in den Maßzeeichnun-
gen in Kapitel
Maßzeichnungen
2. Bohren Sie die Löcher.
3. Befestigungsanker oder Dübel in die Bohrungen einsetzen und die Schrauben
oder Bolzen in die Anker oder Dübel eindrehen/einsetzen.
Verwenden Sie eine ausreichende Anzahl von Schrauben oder Muttern und ach-
ten Sie darauf, dass diese tief genug in der Wand sitzen, damit sie das Gewicht
des Frequenzumrichters tragen können.
a
1
R0
mm
a
98
b
317
kg
Gewicht
IP21
4,47
kg
Gewicht
IP55
5,06
auf Seite
2
×4
×4
R1
in
mm
in
3,86
98
3,86
12,48
317
12,48
lb
kg
lb
9,86
4,57
10,08
lb
kg
lb
11,16
5,48
12,08
153
angegeben.
R0...R2: M5
3
R3: M6
R2
R3
mm
in
mm
98
3,86
160
417
16,42
473
kg
lb
kg
7,54
16,63 14,86 32,77
kg
lb
kg
7,81
17,22
15,11
R0 bis R4
×4
R4
in
mm
in
6,30
160
6,30
18,62
619
24,37
lb
kg
lb
19
41,90
lb
kg
lb
33,32
20
44,10
