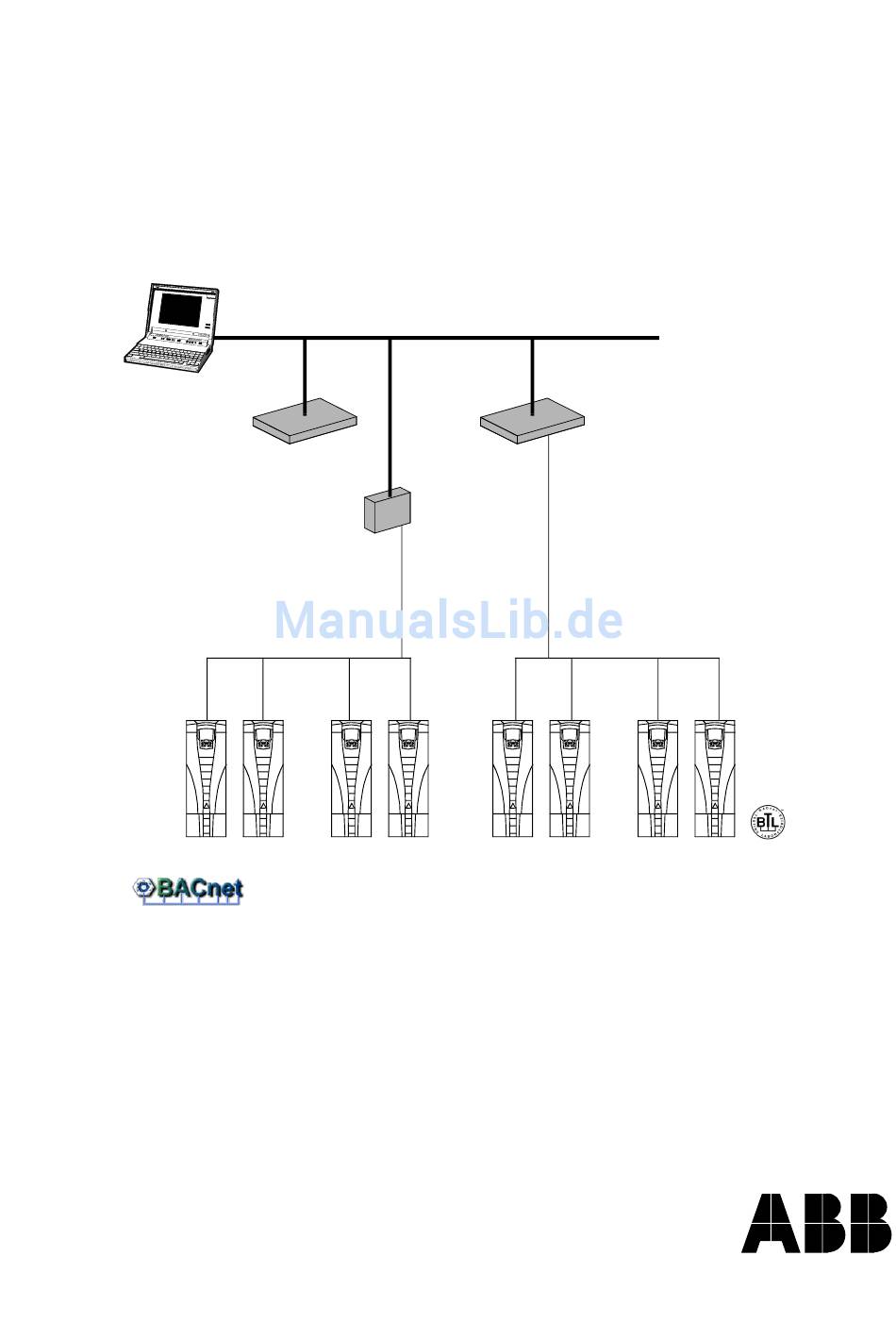

- Seite 1 BACnet ® Protokoll ACH550 Frequenzumrichter BACnet Operator Workstation BACnet IP BACnet Building BACnet Building Controller Controller Vendor A Vendor B BACnet IP to MS/TP Router BACnet MS/TP BACnet MS/TP … … ACH550 drives...
- Seite 2 ACH550 BACnet Benutzerhandbuch BACnet ist ein eingetragenes Warenzeichen von ASHRAE. IBM ist ein eingetragenes Warenzeichen von International Business Machines Inc. Microsoft ist ein eingetragenes Warenzeichen von der Microsoft Corporation. © 2004, 2005 ABB Inc. Alle Rechte vorbehalten.
-
Seite 3: Sicherheit
Versuchen Sie nicht, ein defektes Gerät zu reparieren; wenden Sie sich wegen eines Austausches an den Hersteller oder das örtliche ABB Service-Center. WARNUNG! Liegt ein externer Einschaltbefehl vor, läuft der ACH550 nach einer Unterbrechung der Spannungsversorgung automatisch wieder an. Hinweis! Weitere technische Informationen erhalten Sie auf Anfrage von Ihrer ABB- Vertretung. -
Seite 4: Inhaltsverzeichnis
ACH550 BACnet Benutzerhandbuch Inhaltsverzeichnis Sicherheit Bedeutung von Warnungen und Hinweisen ......3 Inhaltsverzeichnis Installation Einleitung . - Seite 5 ACH550 BACnet Benutzerhandbuch Binary Value Object Instance Zusammenfassung ....25 Analog Input Object Instance Zusammenfassung ....28 Analog Output Object Instance Zusammenfassung .
-
Seite 6: Installation
Parametereinstellungen des ACH550 kennen. Weitere Informationen finden Sie im Benutzerhandbuch des ACH550. Übersicht Der ACH550 kann für die externe Steuerung über ein System mit serieller Kommuni- kation und Standard-Kommunikationsprotokoll eingestellt werden. Bei Nutzung der seriellen Kommunikation kann der ACH550 entweder: •... -
Seite 7: Steuerungsschnittstelle
ACH550 BACnet Benutzerhandbuch Steuerungsschnittstelle Im Allgemeinen besteht die Basis-Steuerungsschnittstelle zwischen dem Feldbussystem und dem Frequenzumrichter aus: Protokoll Steuerungsschnittstelle Weitere Informationen BACnet • Geräte-Management "Technische Daten" • Binäre Ausgangsobjekte • Analoge Ausgangsobjekte • Binäre Eingangsobjekte • Analoge Eingangsobjekte Hinweis! Die Worte “Ausgang” und “Eingang” werden aus Sicht des Feldbus- Controllers verwendet. -
Seite 8: Bevorzugte Lösung - Drei Leiter Und Ein Schirm
Pull Up & Pull Down (BIAS) Widerstände im ACH550 Frequenzumrichter 2. Set switch J2 to OFF. BUS termination is an active network: 3. Schirmleiter frequenzumrichterseitig verdrillen - Pull Up & Pull Down (BIAS) resistors are on board the ACH550 Drive! Siehe Hinweis 5: See Note 5: Reference/Common Nicht an SCR anschließen! -
Seite 9: Inbetriebnahme
5310 EFB PAR 10 Einstellen der Zyklus-Antwortzeiten von BACnet MS/TP in Millisekunden. Hinweis: Der ACH550 arbeitet als Master/Slave mit MAC-IDs im Bereich von 1 - 127. Bei MAC ID-Einstellung von 128 - 254, wird der Antrieb als Slave angesprochen. Inbetriebnahme... -
Seite 10: Schnell-Start-Sequenz
• Parameter 5302 auf 0 und dann wieder auf eine individuelle MAC ID eingestellt wird oder • der ReinitializeDevice-Service genutzt wird. Schnell-Start-Sequenz Die folgenden Schritte fassen den Prozess zur Aktivierung und Konfiguration von BACnet zur Verwendung mit dem ACH550 zusammen: 1. Aktivieren des BACnet-Protokolls: Einstellung von Parameter 9802, KOMM PROT (5). AUSW BACNET Hinweis! Wird die gewünschte Auswahl nicht angezeigt, hat der Frequenzumrichter... -
Seite 11: Aktivieren Der Antriebssteuerungsfunktionen
ACH550 BACnet Benutzerhandbuch • Zur Überprüfung Parameter 5301, anzeigen. Es sollte x5xx EFB PROTOCOL ID angezeigt werden (dabei steht “x” für einen beliebigen Wert). 2. Den BACnet-Kanal auf “Reset” setzen: Einstellung von Parameter 5302, = 0. EFB STATIONS ID • Mit dieser Einstellung bleibt der BACnet-Kommunikationskanal auf Reset, während die restlichen Einstellungen vorgenommen werden. -
Seite 12: Start/Stop-, Drehrichtungssteuerung
ACH550 BACnet Benutzerhandbuch typischerweise in der Werkseinstellung bleiben. Für eine einfache Steuerung von Start/Stop und des Drehzahl-Sollwerts über BACnet müssen nur die Parameter 1001 und 1103 auf KOMM eingestellt werden. Start/Stop-, Drehrichtungssteuerung Verwendung des Feldbus als Steuerquelle für die Steuerung von Start/Stop/ Drehrichtung des Frequenzumrichters. -
Seite 13: Verschiedene Antriebssteuerbefehle
ACH550 BACnet Benutzerhandbuch Verschiedene Antriebssteuerbefehle Der Feldbus sendet verschieden Antriebssteuerbefehle. Erforderliche Einstellungen: • Die Frequenzumrichter-Parameterwerte wie unten angegeben einstellen. • Der/die Befehl(e) vom Feldbus-Controller muss/müssen richtig adressiert werden. Frequenzumrichter- BACnet Access Wert Beschreibung Parameter Point 1601 ) Freigabe über den Feldbus (nicht... -
Seite 14: Kommunikationsfehler
BI0, BI1, BI2 STATUS Mailbox Read/Write (Lesen/Schreiben) Der ACH550 bietet eine“Mailbox”-Funktion, um auf Parameter zuzugreifen, die vom Protokoll nicht vordenifiert sind. Mit der Mailbox können beliebige Parameter identifiziert und gelesen werden. Die Mailbox kann auch zum Einstellen von Parametern verwendet werden, indem ein Wert in einen beliebigen identifizierten Parameter geschrieben wird. - Seite 15 Wert 1 = 0,1 Sekunden. So beträgt ein Mailbox-Wert von 10 = 1,0 Sekunden, ein Mailbox-Wert von 300 entspricht 30,0 Sekunden usw. Die Parameterlisten im ACH550 Benutzerhandbuch enthalten zu jedem Parameter die Angaben zur Auflösung und die Messgröße. Hinweis! Die Rückmeldung des Relaisstatus erfolgt ohne Konfiguration wie folgt:...
-
Seite 16: Diagnosen
ACH550 BACnet Benutzerhandbuch Diagnosen Fehlerliste für die Frequenzumrichter-Diagnose Allgemeine Hinweise zu den Diagnosemeldungen für den ACH550 siehe Kapitel “Diagnosen” im ACH550 Benutzerhandbuch. Nachfolgend sind die drei letzten an den Feldbus gesendeten Fehlermeldungen des ACH550 aufgelistet. Frequenzumrichter- Parameter BACnet Access Point... - Seite 17 16 (MS/TP Token-Counter) erhöht sich für jeden EFB PAR Token, der zu diesem Frequenzumrichter gesendet wird. Ausfall der Kommunikation Die Konfiguration des Verhaltens des ACH550 bei Ausfall der Kommunikation ist bereits in Abschnitt "Kommunikationsfehler" auf Seite 14 definiert. Die Parameter sind 3018 und 3019 .
- Seite 18 Unregelmäßig auftretende Unterbrechungen der Verbindungen Die oben beschriebenen Probleme sind die am häufigsten auftretenden Probleme bei der seriellen Kommunikation des ACH550. Zeitweise können auch Probleme verursacht werdn durch: • Teilweise gelöste Anschlüsse. • Abnutzung/Bruch der Leiter durch Vibrationen.
-
Seite 19: Technische Daten
• DeviceCommunicationControl • ReinitializeDevice Data Link Layer Der ACH550 implementiert MS/TP (Master) Data Link Layer. Alle MS/TP Standard- Baudraten werden unterstützt (9600, 19200, 38400 und 76800). MAC ID / Device Object Instance Der ACH550 unterstützt separate MAC IDs und Device Object Instance Parameter: •... - Seite 20 ACH550 BACnet Benutzerhandbuch Max Info Frames Property Konfigurieren der Eigenschaften von Device Object Max Info Frames mit Antriebsparameter 5312. Standard: 5312 = 1. Max Master Property Konfigurieren der Eigenschaften von Device Object Max Master mit Antriebsparameter 5313. Standard: 5313 = 127.
-
Seite 21: Statement
0506 Firmware Revision: 310D BACnet Protocol Revision: Der ACH550 ist ein einstellbarer Hochleistungs-Frequenzumrichter der speziell für professionelle Automationsanwendungen ausgelegt ist. Er unterstützt das native BACnet mit direktem Anschluss an das MS/TP LAN. All standardmäßigen MS/TP Baudraten und die Master-Modus- Product Description: Funktionen werden unterstützt. - Seite 22 ACH550 BACnet Benutzerhandbuch BACnet Protocol Implementation Conformance Statement ! BACnet IP, (Annex J) ! BACnet IP, (Annex J), Foreign Device ! ISO 8802-3, Ethernet (Clause 7) ! ANSI/ATA 878.1, 2.5 Mb. ARCNET (Clause 8) ! ANSI/ATA 878.1, RS-485 ARCNET (Clause 8), baud rate(s) ___ Data Link Layer Optionen: ⌧...
-
Seite 23: Objekt-Definitionen
ACH550 BACnet Benutzerhandbuch Objekt-Definitionen Object/Property Support Matrix Die folgende Tabelle fasst die unterstützten Object Types/Properties zusammen: Object Type Property Binär- Binär- Binär- Analog- Analog- Analog- Device eing. ausg. wert eingang ausgang wert Object Identifier Object Name Object Type Description System Status... -
Seite 24: Binary Input Object Instance Zusammenfassung
ACH550 BACnet Benutzerhandbuch Binary Input Object Instance Zusammenfassung Die folgende Tabelle enthält die unterstützten Binary Input Objects: Instance Object Aktiv/Inaktiv Present Value Beschreibung Name Text Access Type RO 1 ACT Dieses Objekt zeigt den Status von ON/OFF Relaisausgang 1an. RO 2 ACT... -
Seite 25: Binary Value Object Instance Zusammenfassung
ACH550 BACnet Benutzerhandbuch Instance Aktiv/Inaktiv Present Value Object Name Beschreibung Text Access Type RO2 COMMAND Dieses Objekt steuert den Aus- ON/OFF gangsstatus von Relais 2. Diese Steuerung erfordert die Einstellung von Parameterwert 1402 = KOMM RO3 COMMAND Dieses Objekt steuert den Aus- ON/OFF gangsstatus von Relais 3. - Seite 26 ACH550 BACnet Benutzerhandbuch Instance Aktiv/Inaktiv Present Value Object Name Beschreibung Text Access Type HAND/AUTO ACT Dieses Objekt zeigt an, ob HAND/AUTO der Antrieb im Modus Hand oder Automatik gesteuert wird. ALARM ACT Dieses Objekt zeigt den ALARM/OK Warnstatus des Antriebs an.
- Seite 27 ACH550 BACnet Benutzerhandbuch Instance Aktiv/Inaktiv Present Value Object Name Beschreibung Text Access Type BV14 FAULT RESET Dieses Objekt setzt eine RESET/NO Antriebsfehlermeldung zurück. Der Befehl erfolgt mit einer getriggerten ansteigen- den Flanke.Die Steuerung erfordert Einstellung von Parameter 1604 = KOMM...
-
Seite 28: Analog Input Object Instance Zusammenfassung
ACH550 BACnet Benutzerhandbuch Analog Input Object Instance Zusammenfassung Die folgende Tabelle enthält die unterstützten Analog Input Objects: Instance Einhei- Present Value Object Name Beschreibung Access Type ANALOG INPUT 1 Dieses Objekt zeigt den Wert von Ana- Prozent logeingang 1 an. Der korrespondie- rende Antriebsparameter ist 0120. - Seite 29 ACH550 BACnet Benutzerhandbuch Instance Einhei- Present Value Object Name Beschreibung Access Type DC BUS VOLT Dieses Objekt zeigt die DC-Zwischen- Volt kreisspannung des Frequenzumrichters an. Der korrespondierende Antriebspara- meter ist 0107. OUTPUT VOLT Dieses Objekt zeigt die AC- Volt Ausgangsspannung an, mit der der Motor gespeist wird.
- Seite 30 ACH550 BACnet Benutzerhandbuch Instance Einhei- Present Value Object Name Beschreibung Access Type AV15 MOTOR TEMP Dieses Objekt zeigt die Motortemperatur °C des Antriebs an, wie sie in Parameter- gruppe 35 eingestellt wurde. Der korre- spondierende Antriebsparameter ist 0145. AV16 INPUT REF 1...
- Seite 31 ACH550 BACnet Benutzerhandbuch Instance Einhei- Present Value Object Name Beschreibung Access Type AV27 EXT PID STPT Dieses Objekt stellt den externen PID- Prozent Controller-Sollwert ein. Der korrespon- dierende Antriebsparameter ist 4211. Die Steuerung erfordert Einstellung von Parameter 4210 PID SETPOINT SEL...
- Seite 32 ACH550 BACnet Benutzerhandbuch Index Kommunkation (EFB) Start/Stop-Steuerung, aktivieren ..12 Abschluss ....... 8 Anschlüsse...
